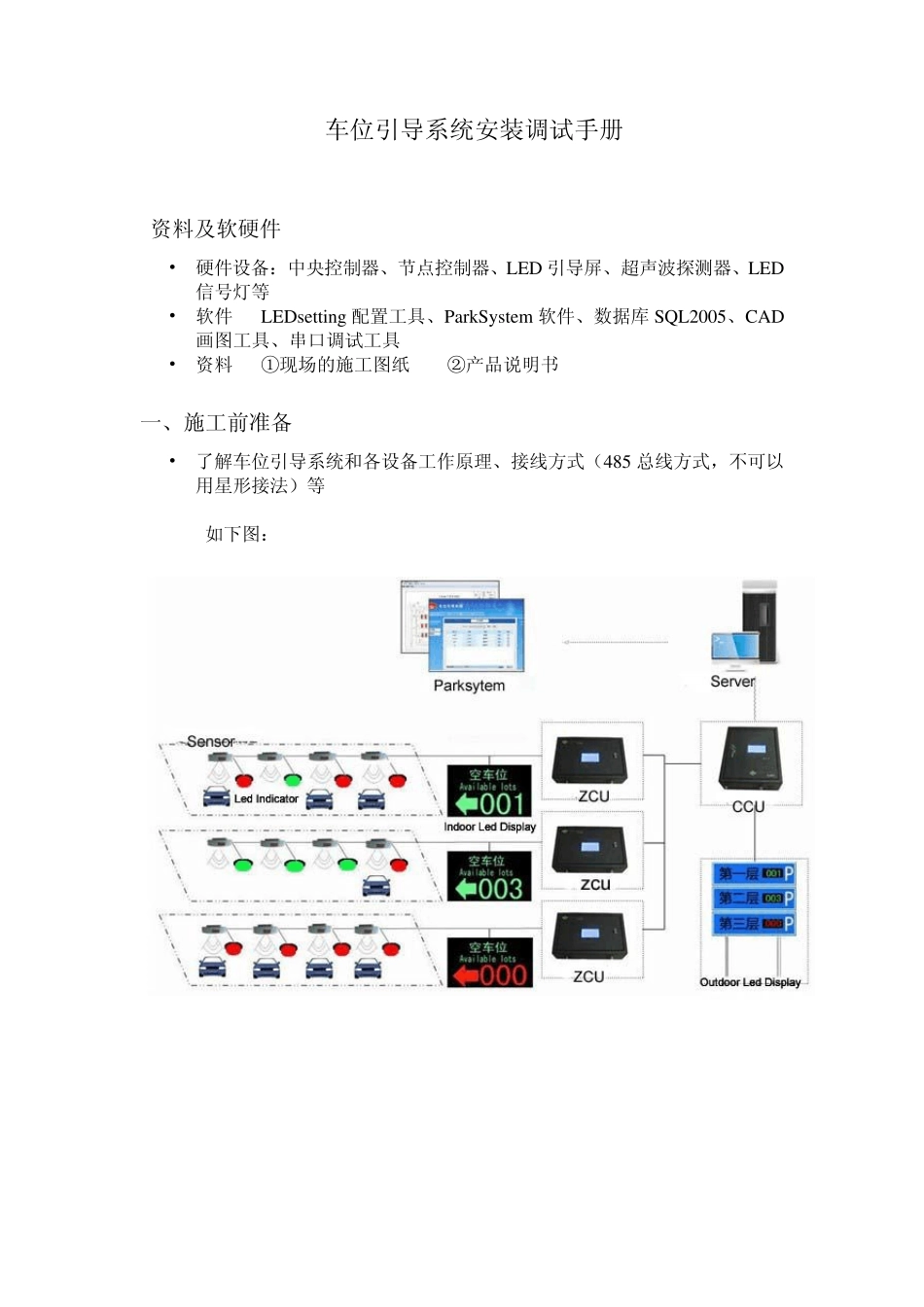

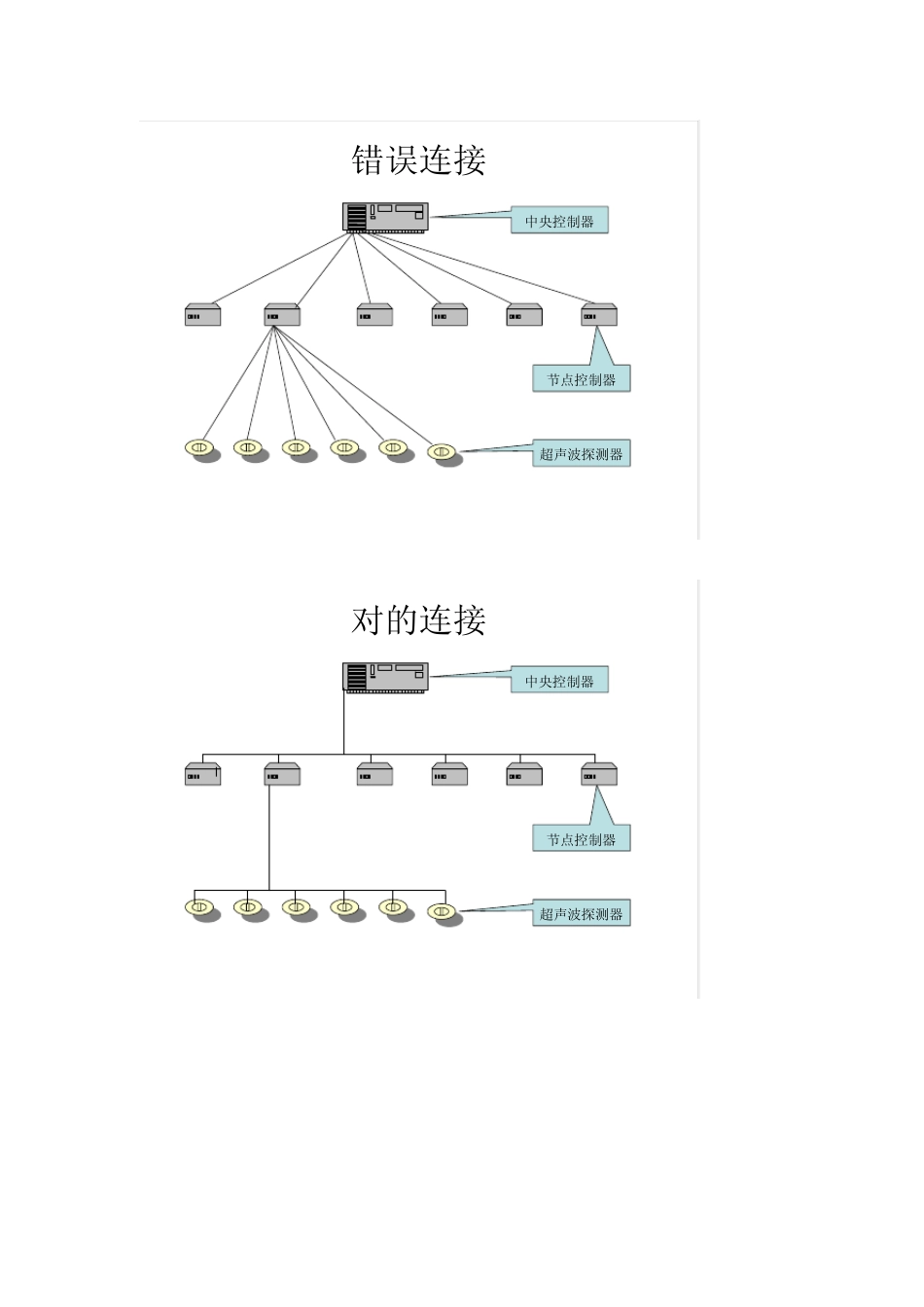

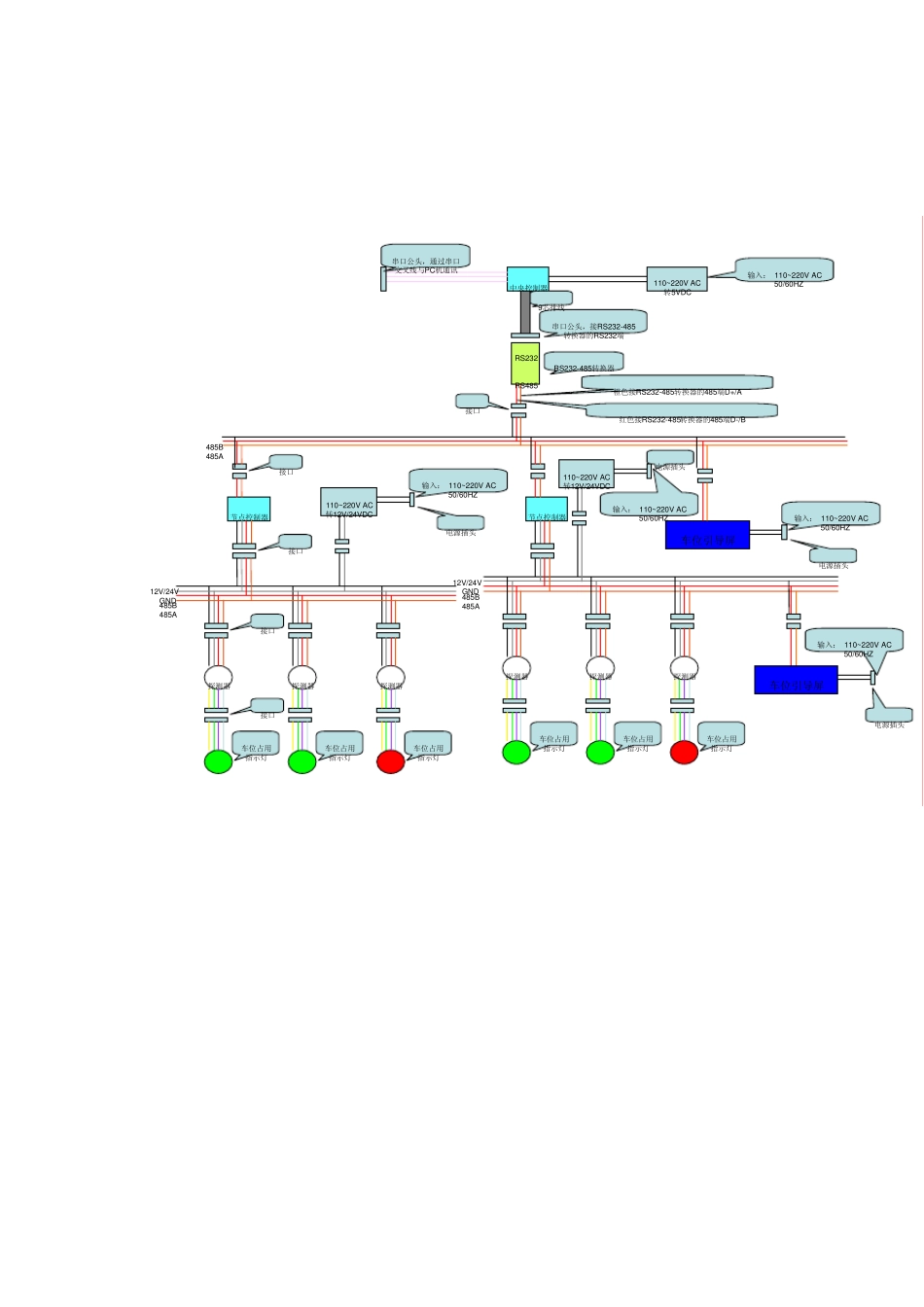

车位引导系统安装调试手册 资料及软硬件 • 硬件设备：中央控制器、节点控制器、LED 引导屏、超声波探测器、LED信号灯等 • 软件 LEDsetting 配置工具、ParkSy stem 软件、数据库SQL2005、CAD画图工具、串口调试工具 • 资料 ①现场的施工图纸 ②产品说明书 一、施工前准备 • 了解车位引导系统和各设备工作原理、接线方式（485 总线方式，不可以用星形接法）等 如下图： 中央控制器节点控制器串口公头，通过串口交叉线与PC机通讯110~220V AC转5VDC输入： 110~220V AC50/60HZRS232RS4859芯排线串口公头，接RS232-485转换器的RS232端RS232-485转换器探测器节点控制器车位引导屏车位引导屏输入： 110~220V AC50/60HZ输入： 110~220V AC50/60HZ110~220V AC转12V/24VDC输入： 110~220V AC50/60HZ橙色接RS232-485转换器的485端D+/A红色接RS232-485转换器的485端D-/B车位占用指示灯探测器车位占用指示灯探测器车位占用指示灯探测器车位占用指示灯探测器车位占用指示灯探测器车位占用指示灯110~220V AC转12V/24VDC输入： 110~220V AC50/60HZ485A485B485A485BGND12V/24V485A485BGND12V/24V接口接口接口接口接口电源插头电源插头电源插头电源插头 错误连接超声波探测器节点控制器中央控制器 对的连接超声波探测器节点控制器中央控制器 一、施工前准备 • 熟 悉 现 场 ， 了 解 并 记 录 以 下 信 息 ： • 针 对 现 场 情 况 ， 核 对 设 计 图 纸 ， 有 不 方 便 布 线 的 障 碍 （ 如 防 火 卷 帘 门 ），则 调 整 施工图 纸 布 线 路 线 ， 核 对 每 个 设 备的 安 装 位 置 ， 如 节 点 控 制 器 、LED 引 导 屏 等 • 在 图 纸 上 对 所 有 设 备进 行 编 号 ， 施工时 严 格 按 照 图 纸 进 行 • 估 算 车 位 宽 、灯 线 长 和 过 道 线 长 ， 评 估 布 线 所 需 线 的 长 度 ， 以 及 其 它 材 料 • 准备布 线 的 材 料 ， 及 施工工具 • 注 ： 如 果 节 点 不 能 装 在 探 测 器 总 线 中 间 ， 要 统 一位 置 安 装 ， 线 路 长 的 要 适当 减 少 探 测 器 数 量 二 、施工 • 1、桥 架 或 线 管 安 装 ： 一定 要 根 据 图 纸 线 路 中 的 走 向 安 装 ， 安 装 高 度 为 2 ...
