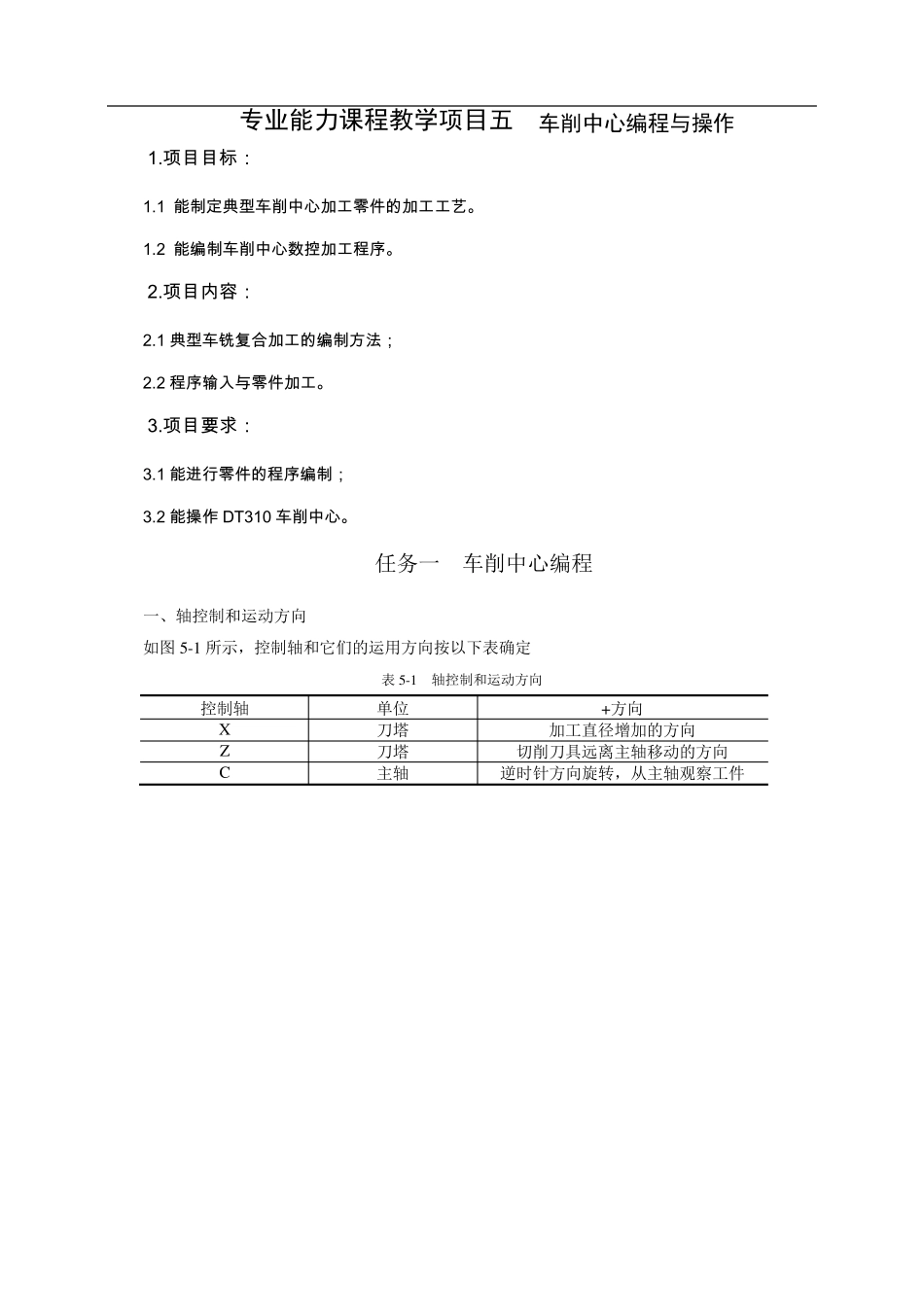

专业能力课程教学项目五 车削中心编程与操作 1
项 目 目 标 ： 1
1 能 制 定 典 型 车 削 中 心 加 工 零 件 的 加 工 工 艺
2 能 编制 车 削 中 心 数控加 工 程序
项 目 内容： 2
1 典 型 车 铣复合加 工 的 编制 方法； 2
2 程序输入与零 件 加 工
项 目 要求： 3
1 能 进行零 件 的 程序编制 ； 3
2 能 操作 DT310 车 削 中 心

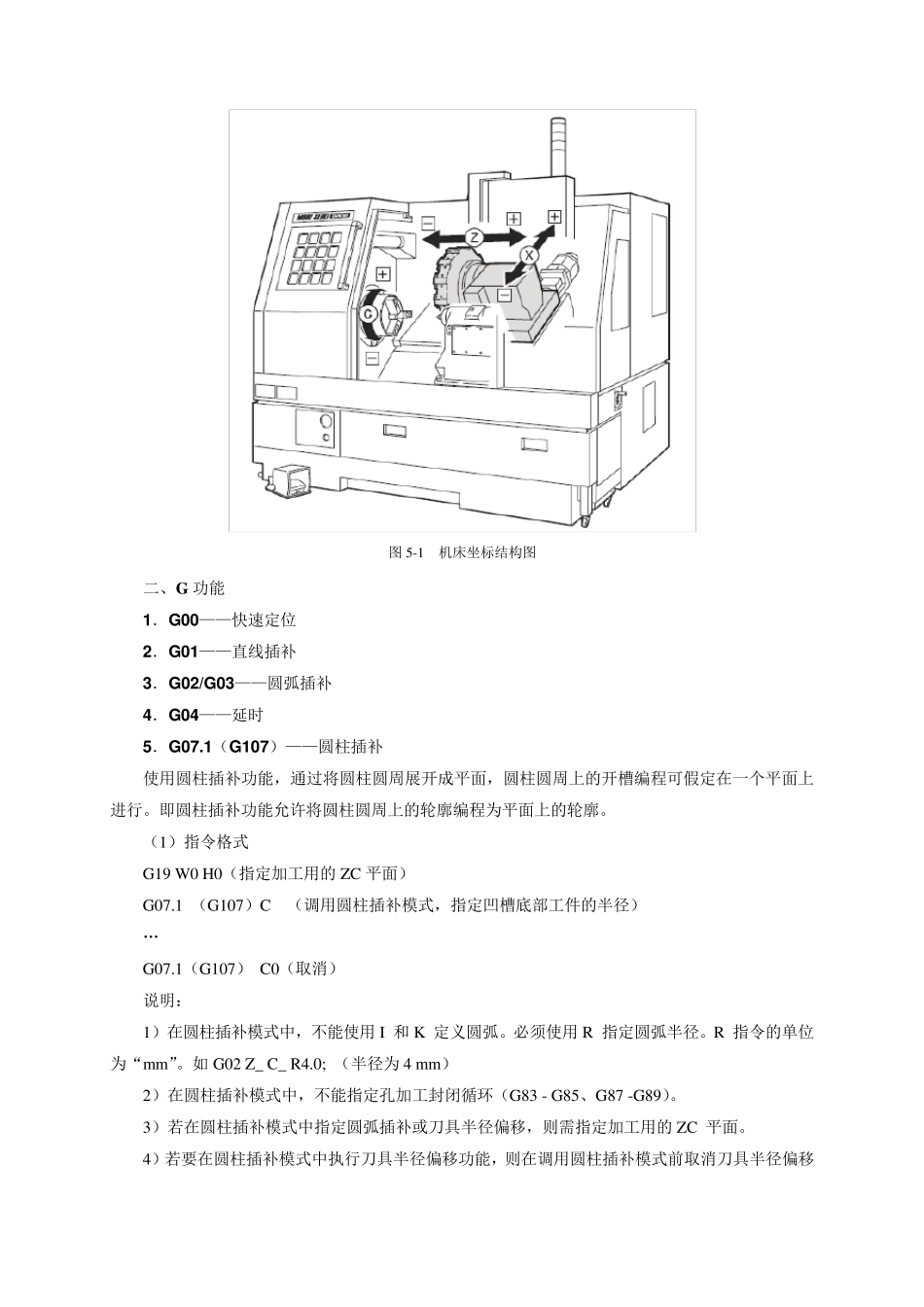

任务一 车削中心编程 一、轴控制和运动方向 如图 5-1 所示，控制轴和它们的运用方向按以下表确定 表 5-1 轴控制和运动方向 控制轴 单位 +方向 X 刀塔 加工直径增加的方向 Z 刀塔 切削刀具远离主轴移动的方向 C 主轴 逆时针方向旋转，从主轴观察工件 图5-1 机床坐标结构图 二、G 功能 1．G 00——快速定位 2．G 01——直线插补 3．G 02/G 03——圆弧插补 4．G 04——延时 5．G 07
1（G 107）——圆柱插补 使用圆柱插补功能，通过将圆柱圆周展开成平面，圆柱圆周上的开槽编程可假定在一个平面上进行
即圆柱插补功能允许将圆柱圆周上的轮廓编程为平面上的轮廓
（1）指令格式 G19 W0 H0（指定加工用的 ZC 平面） G07
1 （G107）C （调用圆柱插补模式，指定凹槽底部工件的半径） … G07
1（G107） C0（取消） 说明： 1）在圆柱插补模式中，不能使用 I 和 K 定义圆弧
必须使用 R 指定圆弧半径
R 指令的单位为“m m ”
如 G02 Z_ C_ R4
0; （半径为 4 m m ） 2）在圆柱插补模式中，不能指定孔加工封闭循环（G83 - G85、G87 -G89）

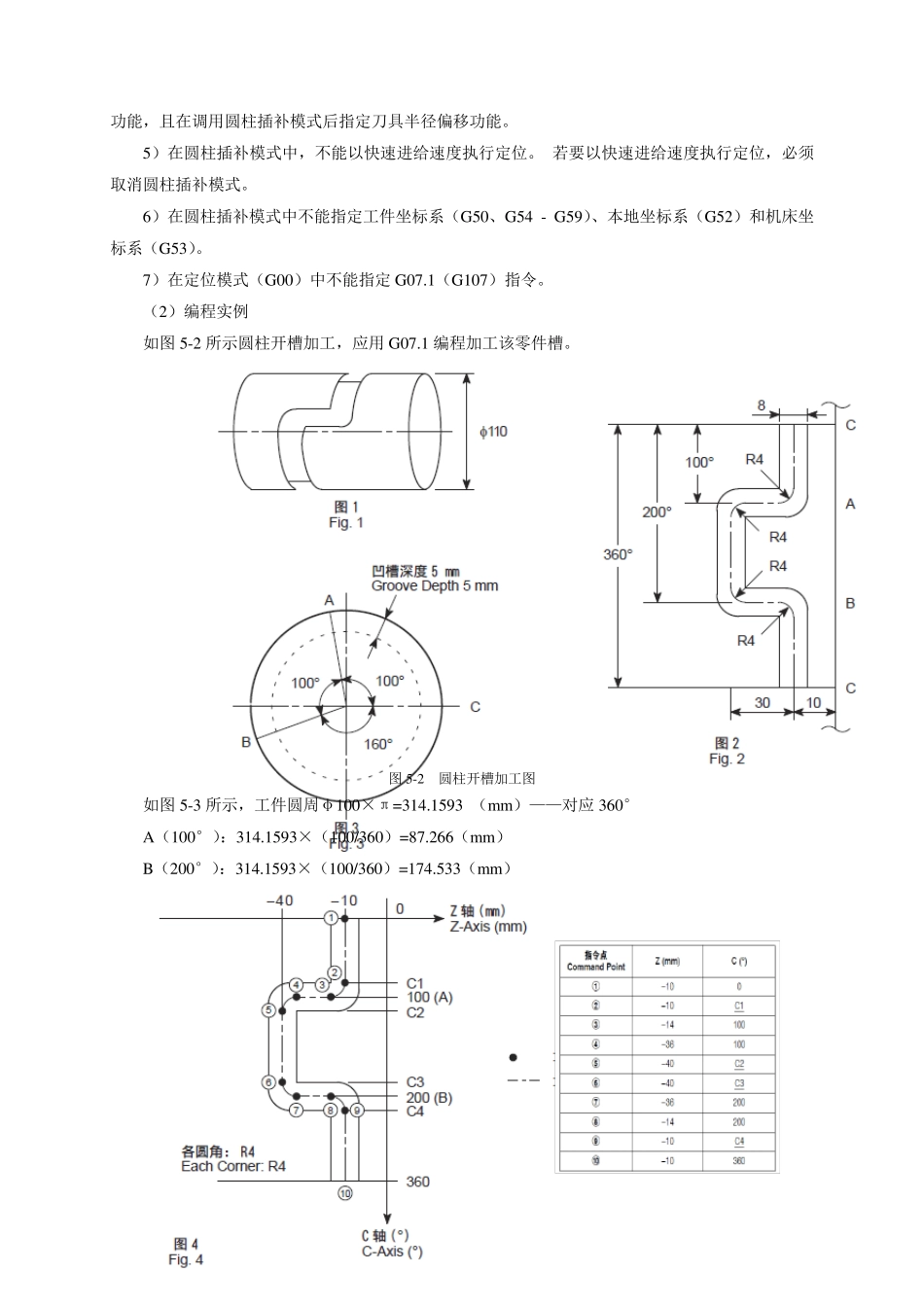

3）若在圆柱插补模式中指定圆弧插补或刀具半径偏移，则需指定加工用的 ZC 平面
4）若要在圆柱插补模式中执行刀具半径偏
