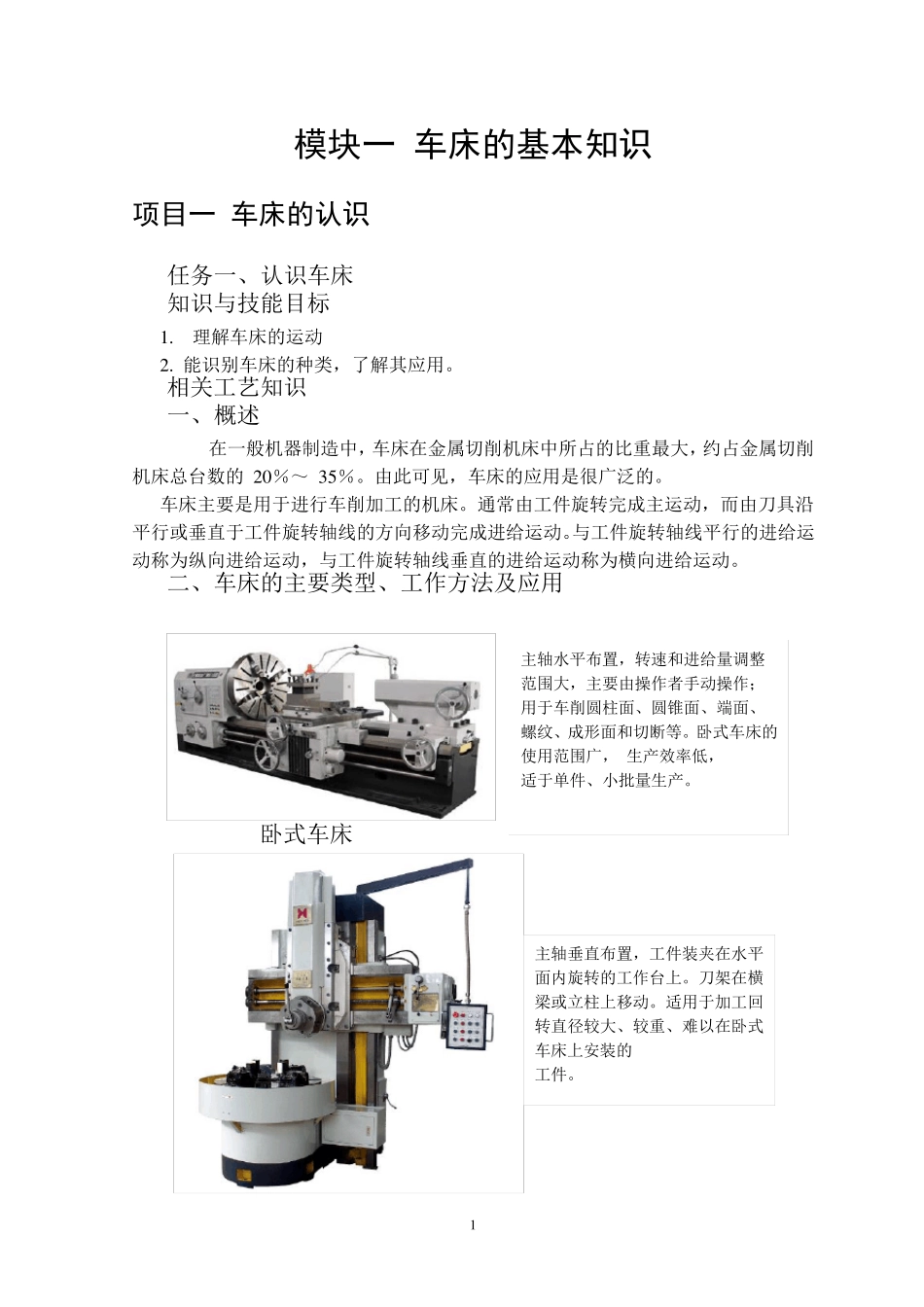

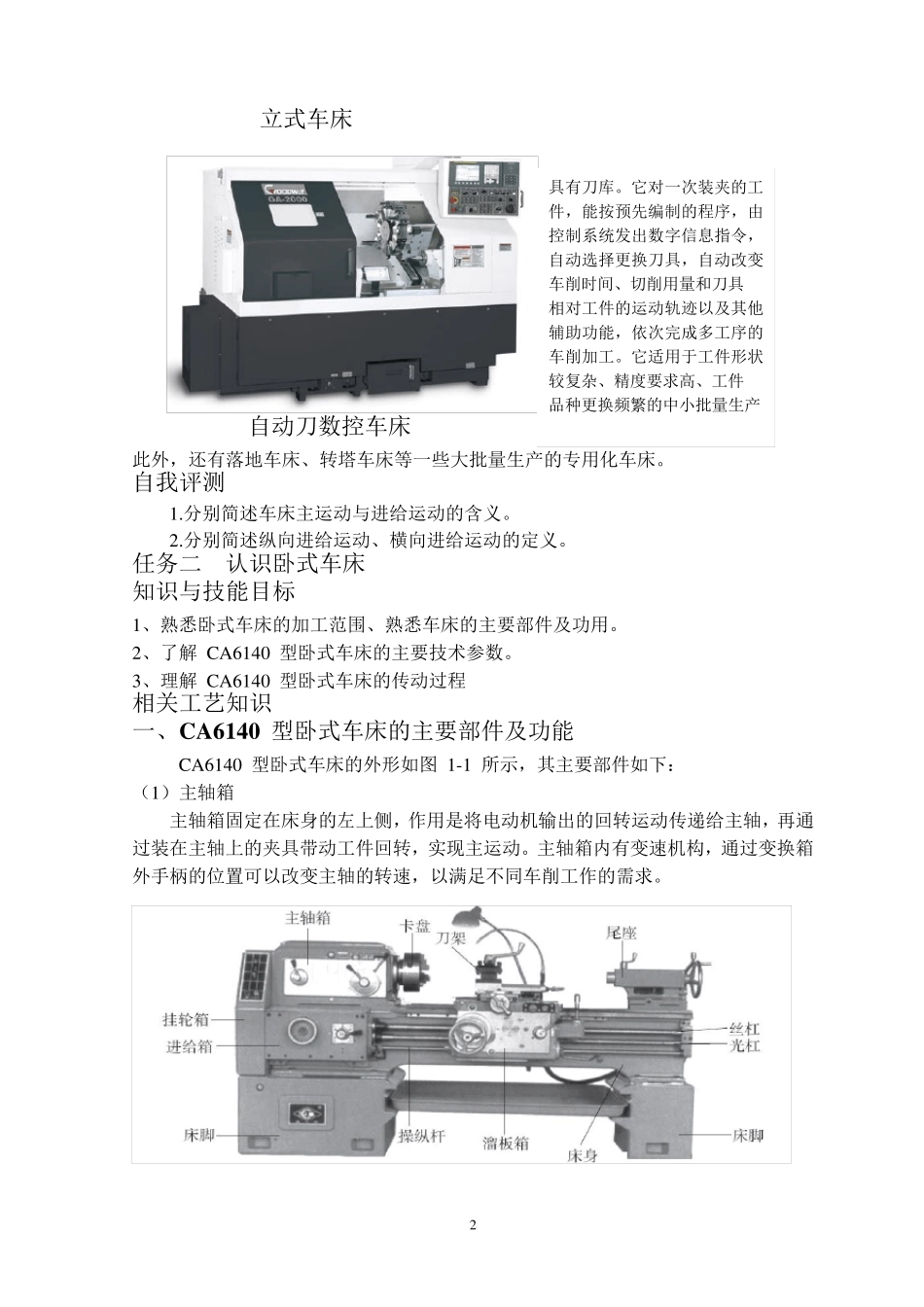

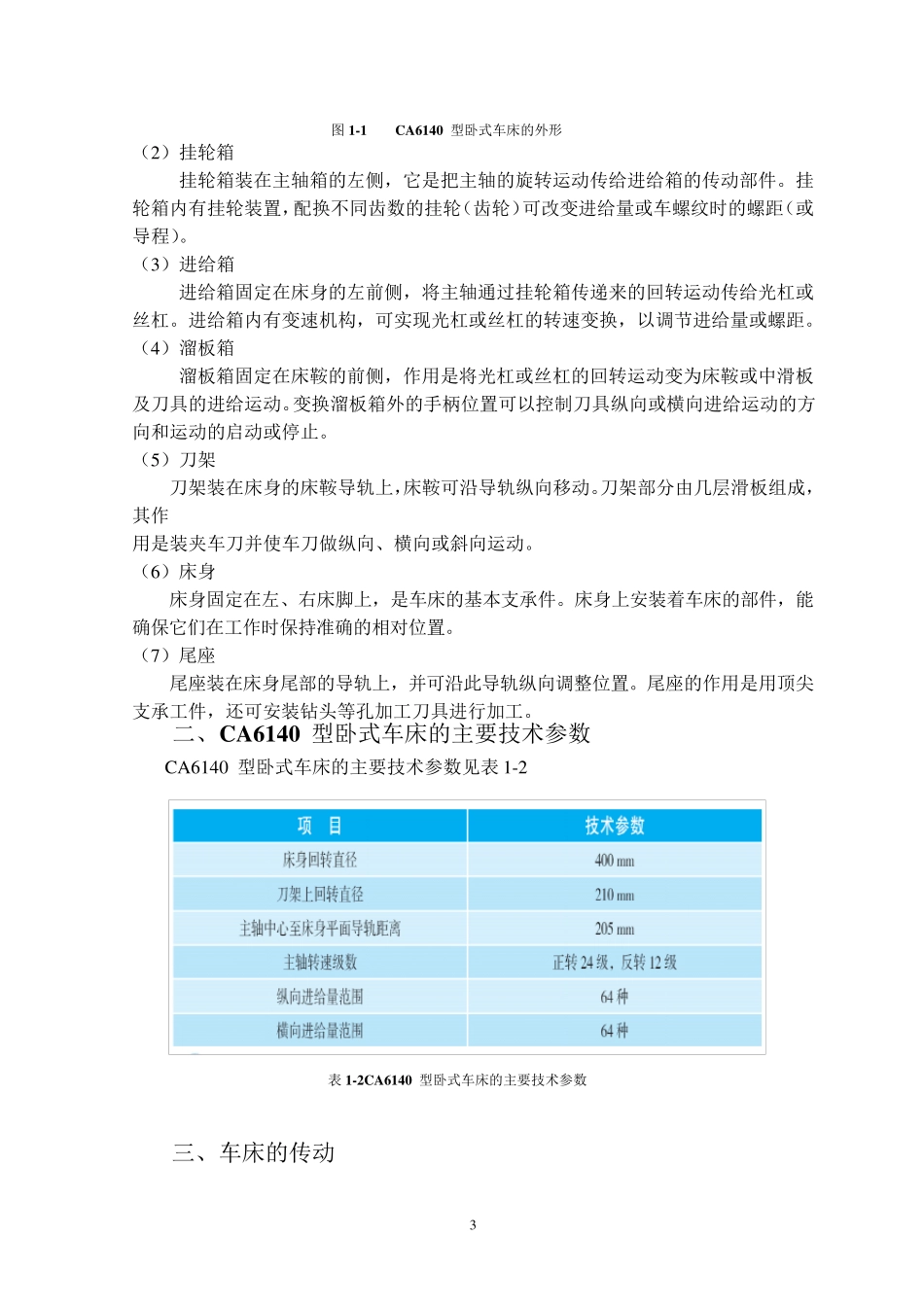

1 模块一 车床的基本知识 项目一 车床的认识 任务一、认识车床 知识与技能目标 1 . 理解车床的运动 2 . 能识别车床的种类,了解其应用。 相关工艺知识 一、概述 在一般机器制造中,车床在金属切削机床中所占的比重最大,约占金属切削机床总台数的 2 0 %~ 3 5 %。由此可见,车床的应用是很广泛的。 车床主要是用于进行车削加工的机床。通常由工件旋转完成主运动,而由刀具沿平行或垂直于工件旋转轴线的方向移动完成进给运动。与工件旋转轴线平行的进给运动称为纵向进给运动,与工件旋转轴线垂直的进给运动称为横向进给运动。 二、车床的主要类型、工作方法及应用 卧式车床 立式车床 主轴水平布置,转速和进给量调整 范围大,主要由操作者手动操作; 用于车削圆柱面、圆锥面、端面、 螺纹、成形面和切断等。卧式车床的使用范围广, 生产效率低, 适于单件、小批量生产。 主轴垂直布置,工件装夹在水平面内旋转的工作台上。刀架在横梁或立柱上移动。适用于加工回转直径较大、较重、难以在卧式车床上安装的 工件。 2 立式车床 自动刀数控车床 此外,还有落地车床、转塔车床等一些大批量生产的专用化车床。 自我评测 1.分别简述车床主运动与进给运动的含义。 2.分别简述纵向进给运动、横向进给运动的定义。 任务二 认识卧式车床 知识与技能目标 1、熟悉卧式车床的加工范围、熟悉车床的主要部件及功用。 2、了解 CA6140 型卧式车床的主要技术参数。 3、理解 CA6140 型卧式车床的传动过程 相关工艺知识 一、C A 6140 型卧式车床的主要部件及功能 CA6140 型卧式车床的外形如图 1-1 所示,其主要部件如下: (1)主轴箱 主轴箱固定在床身的左上侧,作用是将电动机输出的回转运动传递给主轴,再通过装在主轴上的夹具带动工件回转,实现主运动。主轴箱内有变速机构,通过变换箱外手柄的位置可以改变主轴的转速,以满足不同车削工作的需求。 具有刀库。它对一次装夹的工件,能按预先编制的程序,由控制系统发出数字信息指令,自动选择更换刀具,自动改变车削时间、切削用量和刀具 相对工件的运动轨迹以及其他辅助功能,依次完成多工序的车削加工。它适用于工件形状较复杂、精度要求高、工件 品种更换频繁的中小批量生产 3 图1-1 C A 6140 型卧式车床的外形 (2)挂轮箱 挂轮箱装在主轴箱的左侧,它是把主轴的旋转运动传给进给箱的传动部件。挂轮箱内有挂轮装置,配换不同齿数的挂...
