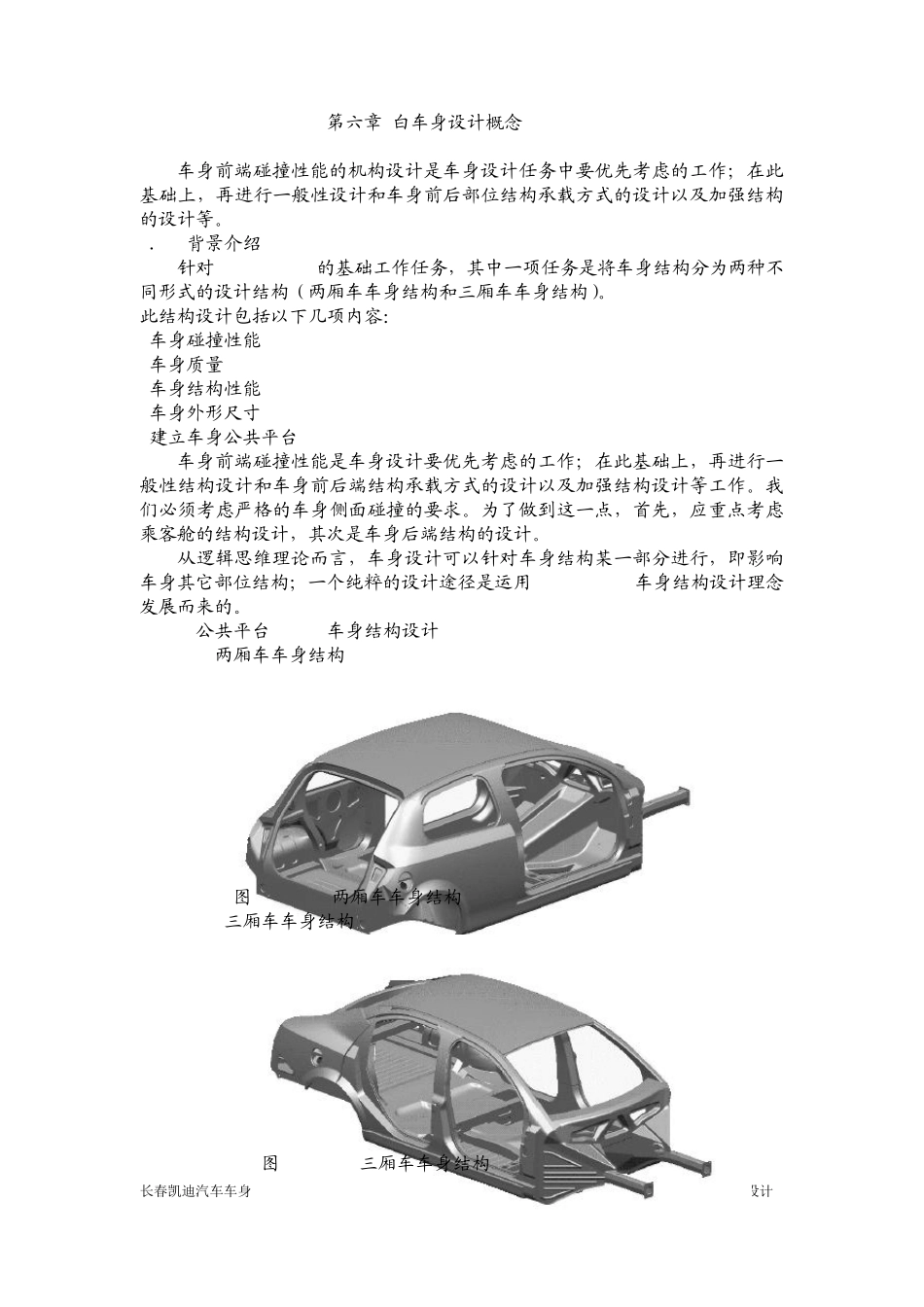

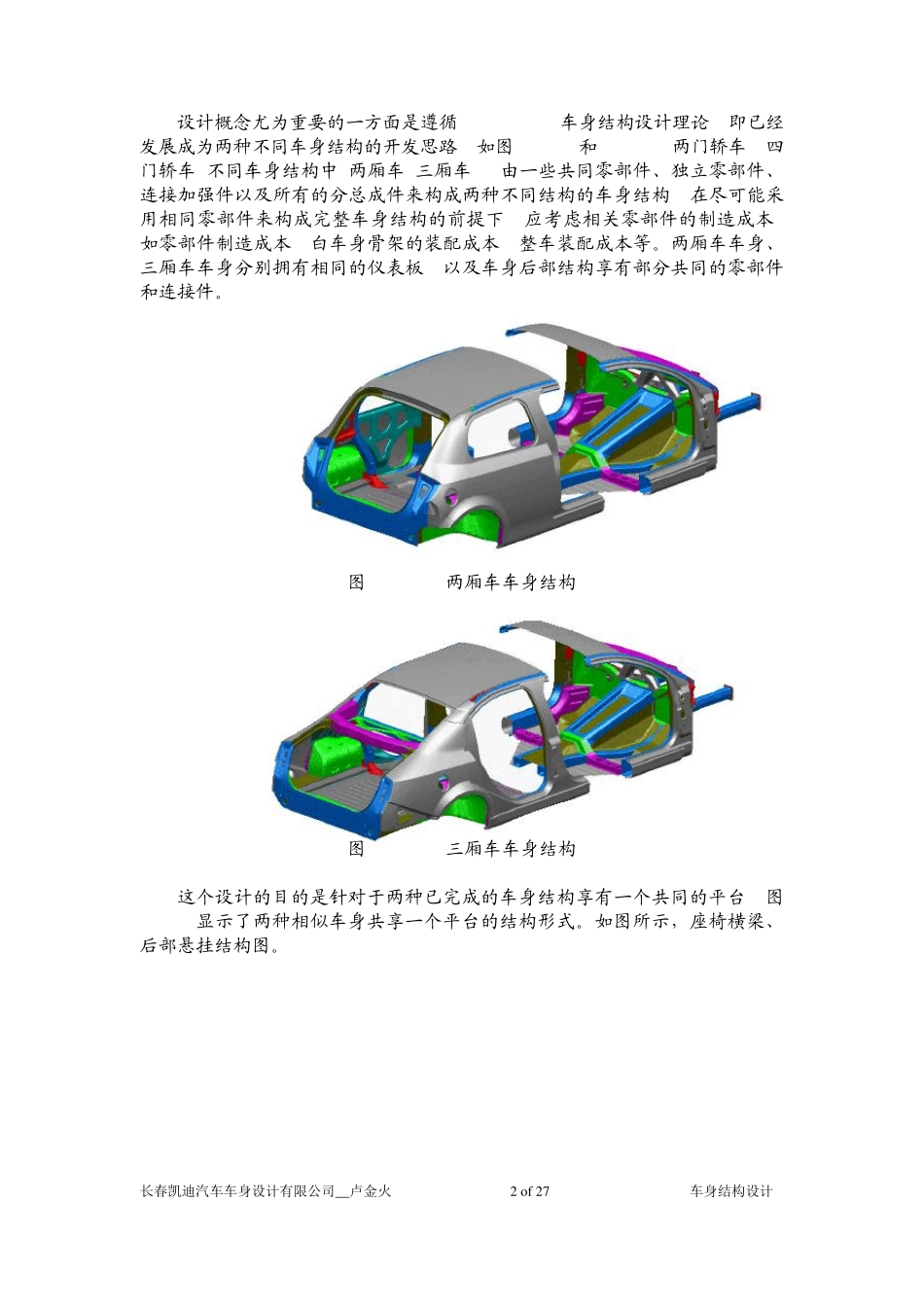

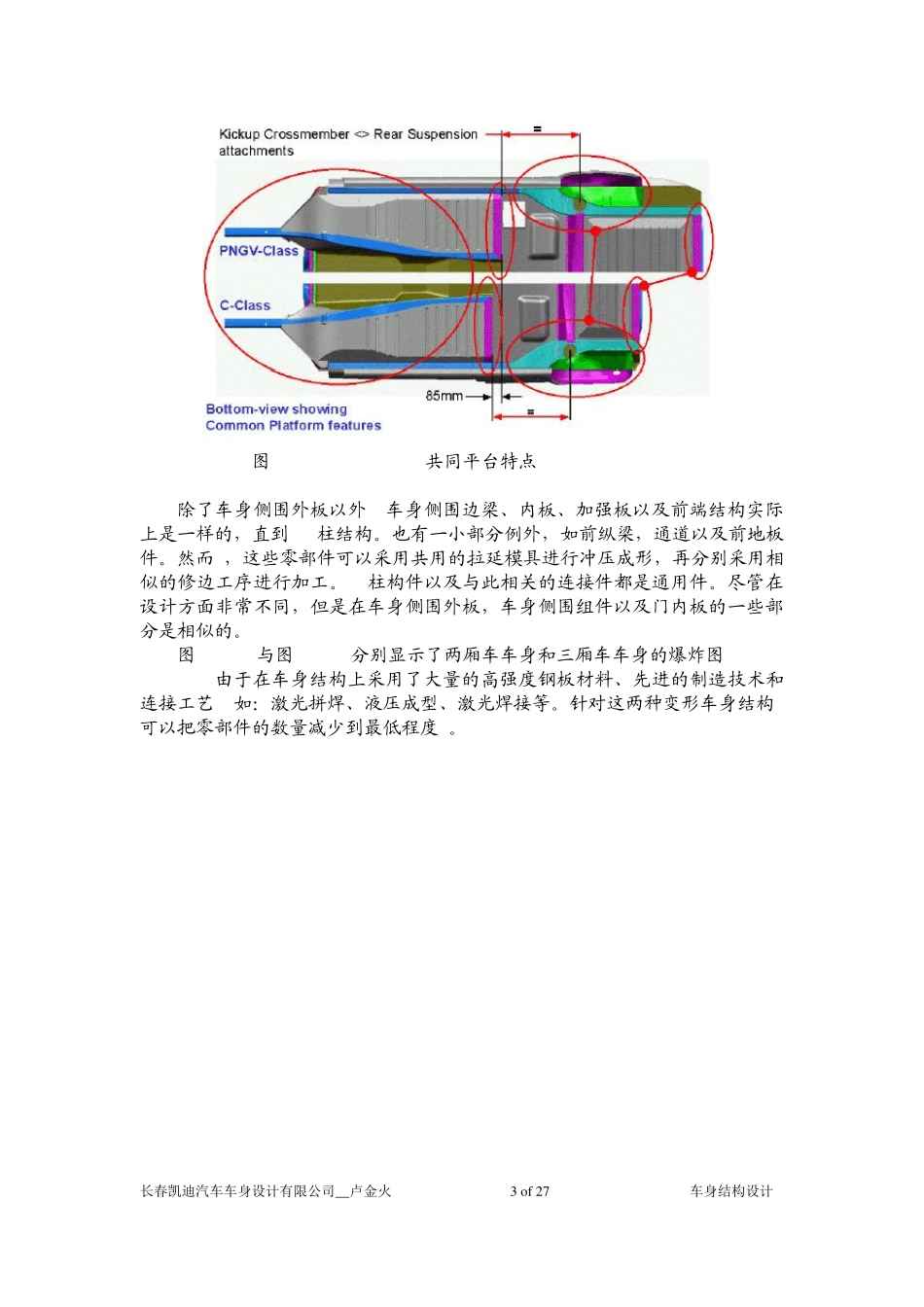

长春凯迪汽车车身设计有限公司__卢金火 1 o f 27 车身结构设计 第六章 白车身设计概念 车身前端碰撞性能的机构设计是车身设计任务中要优先考虑的工作；在此基础上，再进行一般性设计和车身前后部位结构承载方式的设计以及加强结构的设计等。 6．1 背景介绍 针对 ULSAB-AVC的基础工作任务，其中一项任务是将车身结构分为两种不同形式的设计结构（两厢车车身结构和三厢车车身结构）。 此结构设计包括以下几项内容： 车身碰撞性能 车身质量 车身结构性能 车身外形尺寸 建立车身公共平台 车身前端碰撞性能是车身设计要优先考虑的工作；在此基础上，再进行一般性结构设计和车身前后端结构承载方式的设计以及加强结构设计等工作。我们必须考虑严格的车身侧面碰撞的要求。为了做到这一点，首先，应重点考虑乘客舱的结构设计，其次是车身后端结构的设计。 从逻辑思维理论而言，车身设计可以针对车身结构某一部分进行，即影响车身其它部位结构；一个纯粹的设计途径是运用 ULSAB-AVC车身结构设计理念发展而来的。 6.2 公共平台----- 车身结构设计 6.2-1 两厢车车身结构 图 6.2-1 两厢车车身结构 6.2-2 三厢车车身结构 图 6.2-2 三厢车车身结构 长春凯迪汽车车身设计有限公司__卢金火 2 o f 27 车身结构设计 设计概念尤为重要的一方面是遵循ULSAB-AVC车身结构设计理论, 即已经发展成为两种不同车身结构的开发思路: 如图 6.2-1和6.2-2 (两门轿车, 四门轿车)不同车身结构中(两厢车 三厢车), 由一些共同零部件、独立零部件、连接加强件以及所有的分总成件来构成两种不同结构的车身结构; 在尽可能采用相同零部件来构成完整车身结构的前提下, 应考虑相关零部件的制造成本, 如零部件制造成本, 白车身骨架的装配成本, 整车装配成本等。两厢车车身、三厢车车身分别拥有相同的仪表板, 以及车身后部结构享有部分共同的零部件和连接件。 图6.2-3 两厢车车身结构 图6.2-4 三厢车车身结构 这个设计的目的是针对于两种已完成的车身结构享有一个共同的平台; 图6.2-5 显示了两种相似车身共享一个平台的结构形式。如图所示，座椅横梁、后部悬挂结构图。 长春凯迪汽车车身设计有限公司__卢金火 3 o f 27 车身结构设计 图6.2-5 共同平台特点 除了车身侧围外板以外, 车身侧围边梁、内板、加强板以及前端结构实际上是一样的，直到 B柱结构。也有一小部分例外，如前纵梁，通道以及前地板件。然而 ，这些零...
