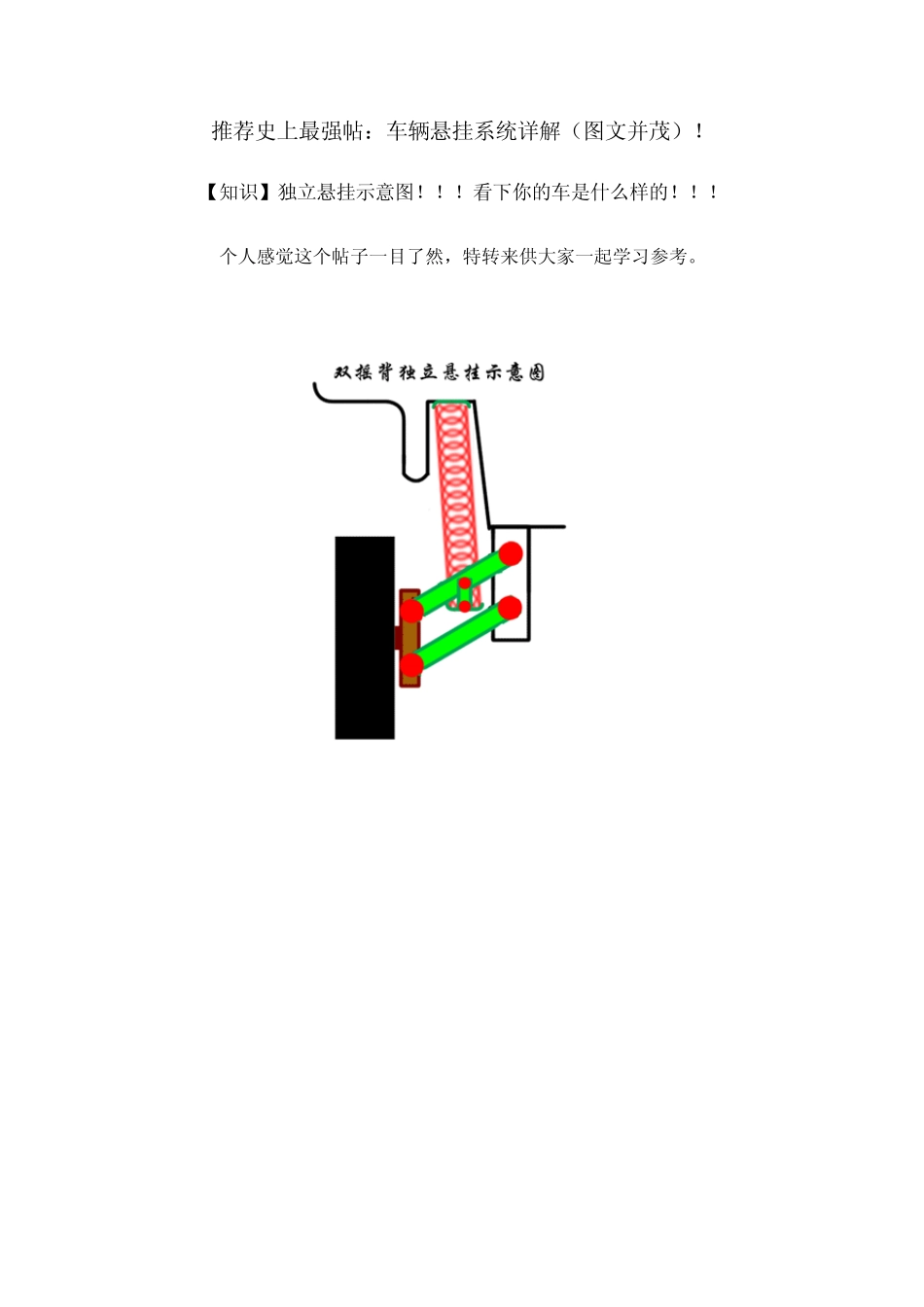

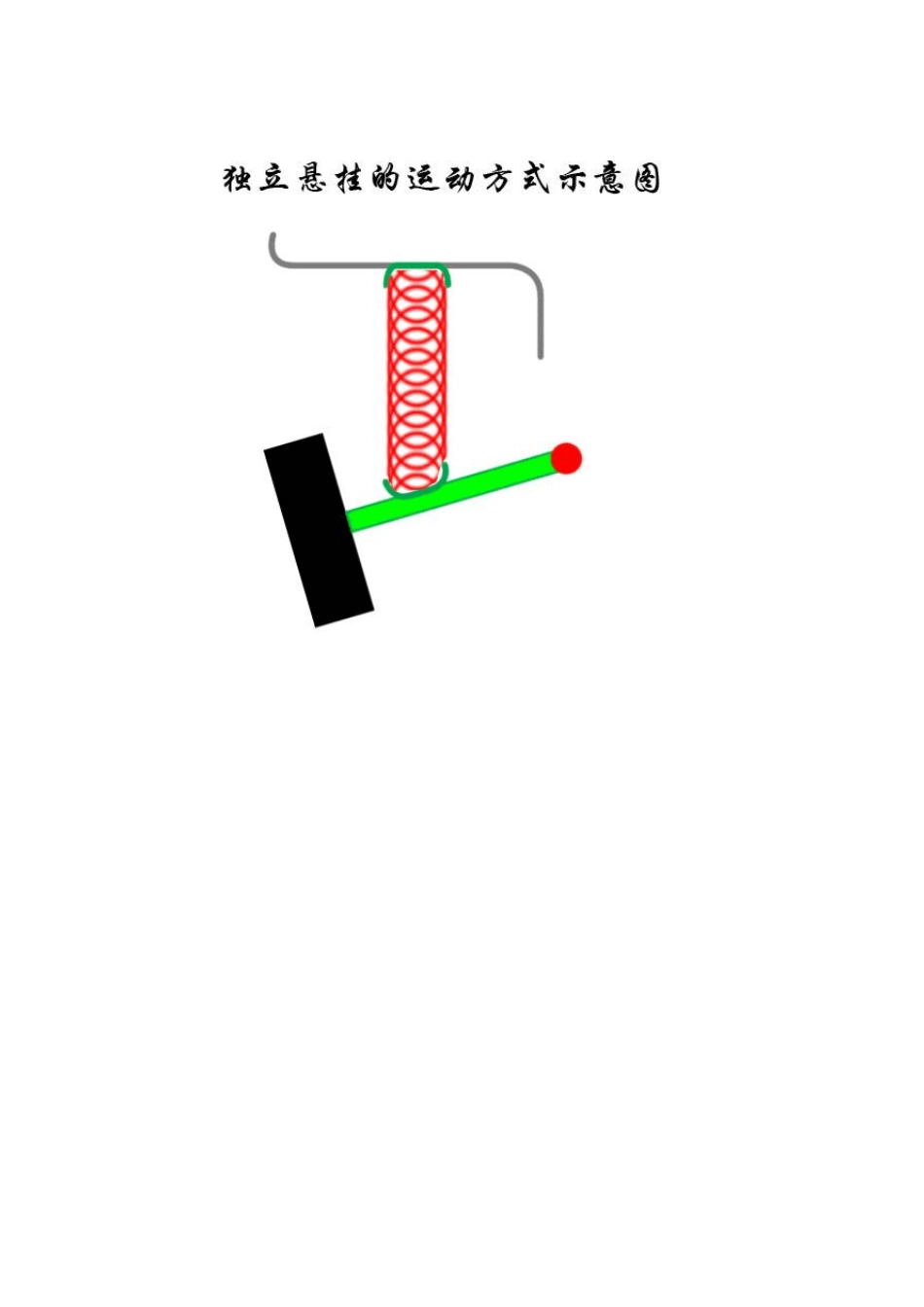

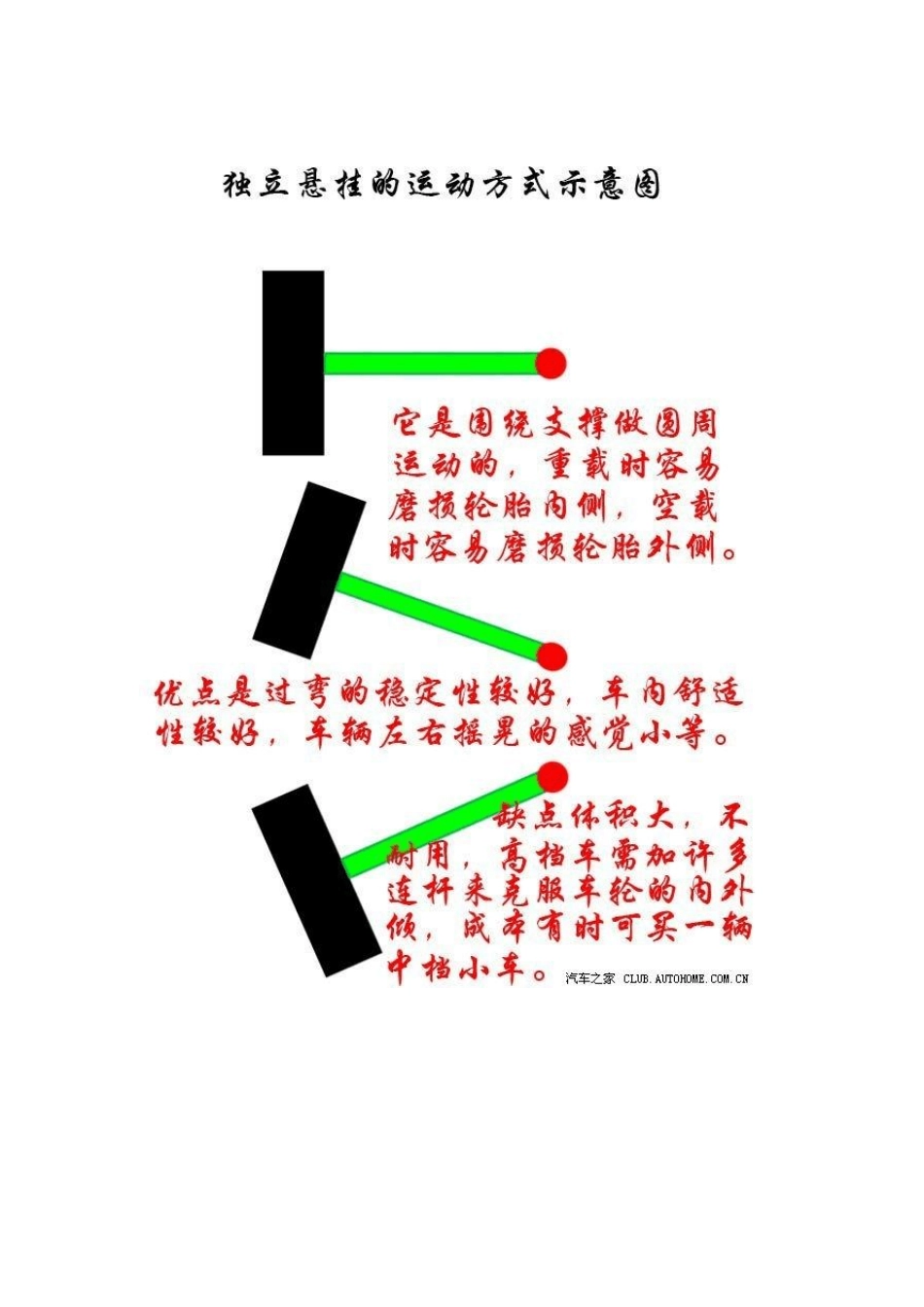

推荐史上最强帖:车辆悬挂系统详解(图文并茂)! 【知识】独立悬挂示意图!!!看下你的车是什么样的!!! 个人感觉这个帖子一目了然,特转来供大家一起学习参考。 前悬挂示意图 悬挂系统现在基本上可分为两大类: 1.独立悬挂: 指前后左右四个车轮单独通过独立的悬挂装置与车体相连,也就意味着可以各自独立地上下跳动。 2.非独立悬挂: 指左右两个车轮通过一支车轴连接,不能单独地上下跳动。 现在的汽车前悬挂使用都是独立悬挂,后悬挂一些低端车型使用的是非独立悬挂,中高档轿车使用的都是独立悬挂。 关于悬挂的组成以及基本原理由于比较复杂,在这里我们就不详细讲解了。在这里我们主要为大家介绍现在常用的几种悬挂系统,以便让大家在选车的时候做到心里有数。 ·麦弗逊式独立悬挂 麦弗逊式悬挂由螺旋弹簧、减震器、三角形下摆臂组成,绝大部分车型还会加上横向稳定杆。主要结构简单的来说就是螺旋弹簧套在减震器上组成,减震器可以避免螺旋弹簧受力时向前、后、左、右偏移的现象,限制弹簧只能作上下方向的振动,并可以用减震器的行程长短及松紧,来设定悬挂的软硬及性能。 麦弗逊式悬挂是当今世界用的最广泛的轿车前悬挂之一,大部分车型的前悬挂都是麦弗逊式悬架。虽然麦弗逊式悬挂技术含量并不高,但他是一种经久耐用的独立悬架,具有很强的道路适应能力。 『典型的麦弗逊式前悬挂结构』 · 双叉臂式独立悬挂 双叉臂式悬挂,又叫做两连杆式悬挂,是又一种常见的独立悬挂。它通过上下两个横臂与车身铰接,一般下横臂比上横臂长。双横臂悬挂也是使用范围很广泛的悬挂,包括很多运动型车和高级车。 双叉臂悬挂拥有上下两个叉臂,横向力由两个叉臂同时吸收,支柱只承载车身重量,因此横向刚度大。双叉臂式悬挂的上下两个 A字形叉臂可以精确的定位前轮的各种参数,前轮转弯时,上下两个叉臂能同时吸收轮胎所受的横向力,加上两叉臂的横向刚度较大,所以转弯的侧倾较小。 『典型的双横臂式悬挂结构图』 『双叉臂悬挂结构』 · 拖拽臂式非独立悬挂 拖曳臂式悬挂是专为后轮设计的悬挂结构,它的构成非常简单:以粗状的上下摆动式拖臂实现车轮与车身或车架的硬性连接,然后以液压减震器和螺旋弹簧充当软性连接,起到吸震和支撑车身的作用,圆柱形或方形横梁则连接左右车轮。 『典型的拖曳臂悬挂结构图』 · 多连杆式独立悬挂 多连杆悬挂系统,又分为 5连杆后悬挂和 4连杆前悬挂系统。顾名思义,5连杆后悬挂系统...
