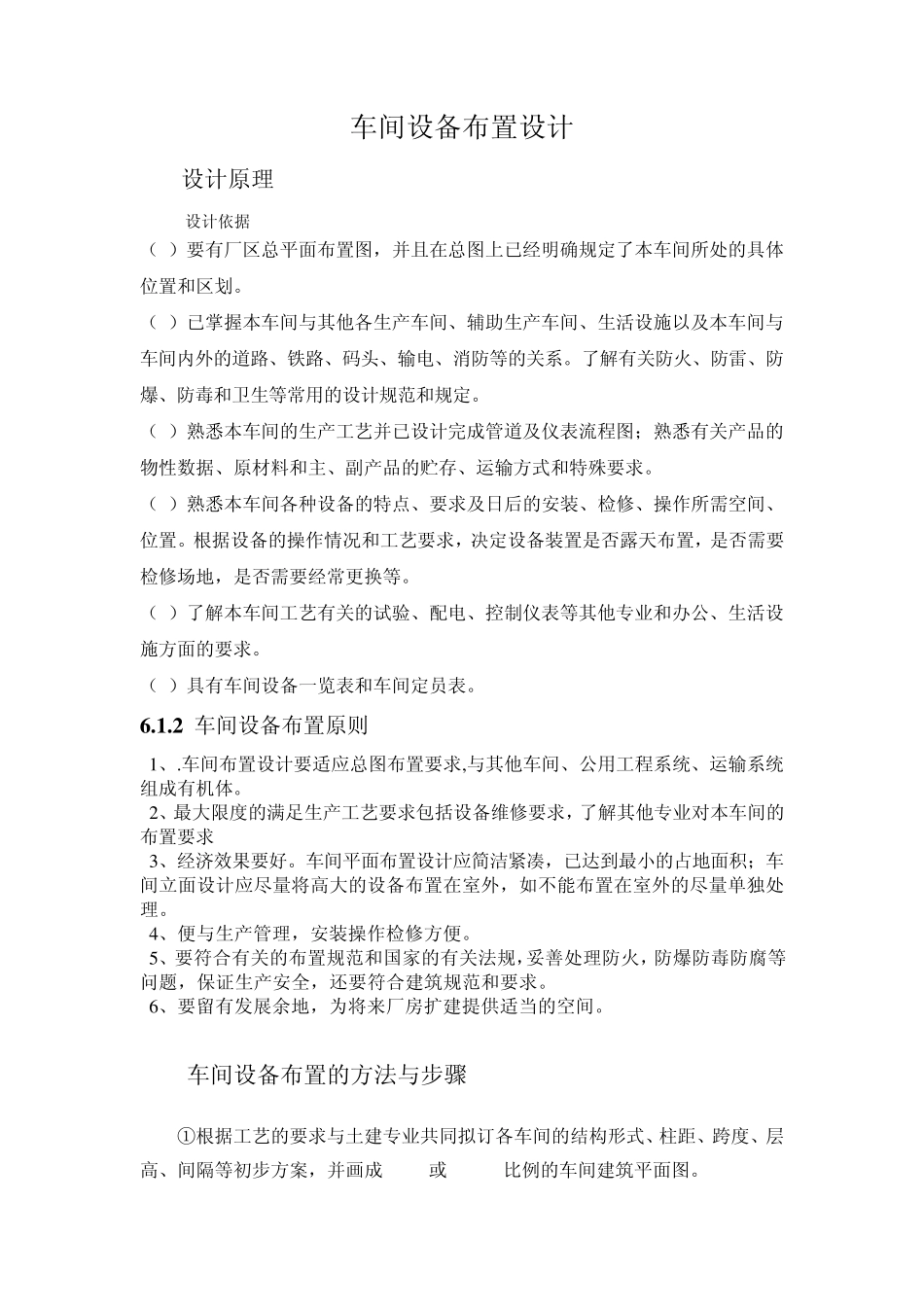

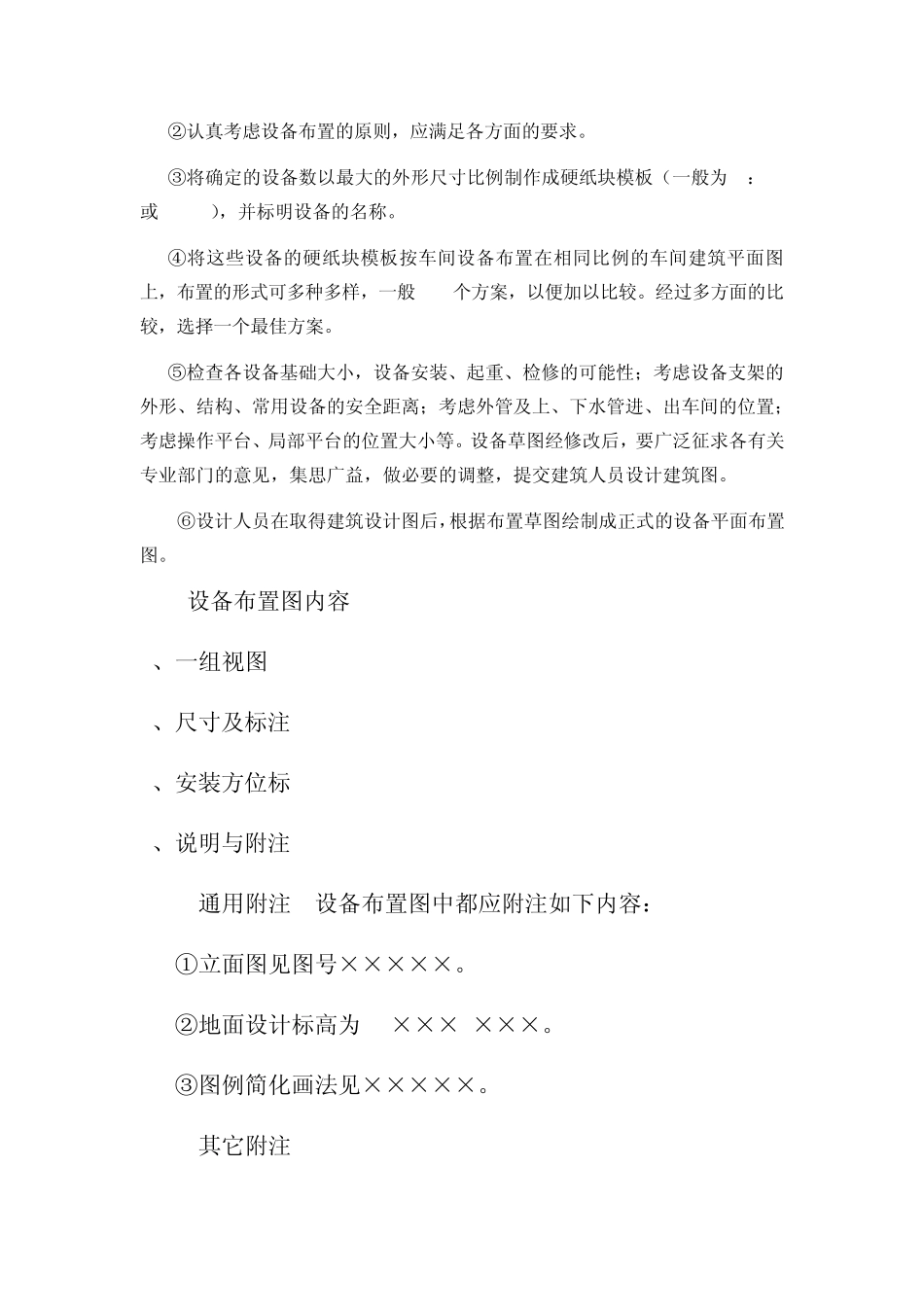

车间设备布置设计 6.1设计原理 6.1.1设计依据 （1）要有厂区总平面布置图，并且在总图上已经明确规定了本车间所处的具体位置和区划。 （2）已掌握本车间与其他各生产车间、辅助生产车间、生活设施以及本车间与车间内外的道路、铁路、码头、输电、消防等的关系。了解有关防火、防雷、防爆、防毒和卫生等常用的设计规范和规定。 （3）熟悉本车间的生产工艺并已设计完成管道及仪表流程图；熟悉有关产品的物性数据、原材料和主、副产品的贮存、运输方式和特殊要求。 （4）熟悉本车间各种设备的特点、要求及日后的安装、检修、操作所需空间、位置。根据设备的操作情况和工艺要求，决定设备装置是否露天布置，是否需要检修场地，是否需要经常更换等。 （5）了解本车间工艺有关的试验、配电、控制仪表等其他专业和办公、生活设施方面的要求。 （6）具有车间设备一览表和车间定员表。 6 .1 .2 车间设备布置原则 1 、.车间布置设计要适应总图布置要求,与其他车间、公用工程系统、运输系统组成有机体。 2 、最大限度的满足生产工艺要求包括设备维修要求，了解其他专业对本车间的布置要求 3 、经济效果要好。车间平面布置设计应简洁紧凑，已达到最小的占地面积；车间立面设计应尽量将高大的设备布置在室外，如不能布置在室外的尽量单独处理。 4 、便与生产管理，安装操作检修方便。 5 、要符合有关的布置规范和国家的有关法规，妥善处理防火，防爆防毒防腐等问题，保证生产安全，还要符合建筑规范和要求。 6 、要留有发展余地，为将来厂房扩建提供适当的空间。 6.2 车间设备布置的方法与步骤 ①根据工艺的要求与土建专业共同拟订各车间的结构形式、柱距、跨度、层高、间隔等初步方案，并画成 1:50或 1:100比例的车间建筑平面图。 ②认真考虑设备布置的原则，应满足各方面的要求。 ③将确定的设备数以最大的外形尺寸比例制作成硬纸块模板（一般为 1：50或 1:100），并标明设备的名称。 ④将这些设备的硬纸块模板按车间设备布置在相同比例的车间建筑平面图上，布置的形式可多种多样，一般 2-3个方案，以便加以比较。经过多方面的比较，选择一个最佳方案。 ⑤检查各设备基础大小，设备安装、起重、检修的可能性；考虑设备支架的外形、结构、常用设备的安全距离；考虑外管及上、下水管进、出车间的位置；考虑操作平台、局部平台的位置大小等。设备草图经修改后，要广泛征求各有关专业部门的意见，集思广益，做必要的调整，提...
