转换层上层剪力墙剪力超限 引言 近几十年来，带转换层的高层建筑结构由于底部空间大，布置灵活方便，在国内得到了广泛的应用[1]
涌现出来带转换层的高层建筑形式多样，包括梁式转换、厚板转换、箱型转换、桁架转换、斜柱转换等多种形式，其中梁式转换层结构由于受力明确直接、结构转换层还能提供一定的建筑、设备利用空间，且抗震性能较其他形式的转换层更具优势，使其成为目前应用最广泛的转换结构，而梁式转换层上部通常为剪力墙体系[2]
许多设计师在处理转换层结构时，常常碰到转换层上部剪力墙在竖向荷载作用下剪力偏大(抗剪承载力不满足要求)的情况，有设计师认为这是属于计算软件分析结果的失真，由于墙网格和转换梁的协调变形使得内力存在不合理的突变现象，在实际工程中由于结构能够自我调节使这种突变力得以分散，在设计中碰到剪力超限可以酌情予以忽略，按照规范最大限值配筋即可

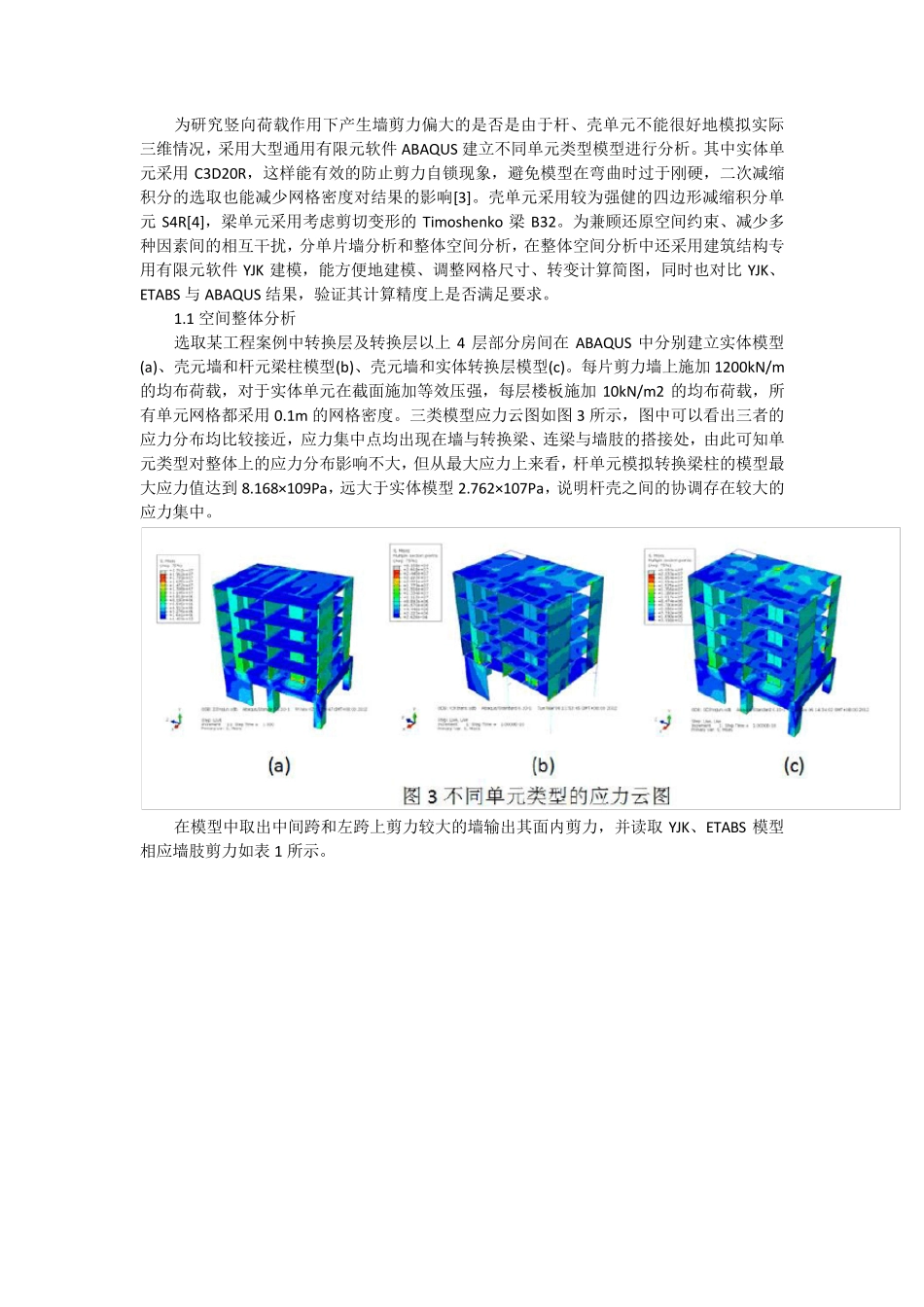

本文就某实例工程在竖向荷载作用下剪力超限的墙肢为研究对象，采用 ABAUQS、YJK、ETABS 等有限元软件进行计算，并取出转换层及其上部四层，在 ABAUQS 建立全实体模型分析对比，探索单元类型是否是引起剪力突变的原因，并提供一种经济准确的计算模型，为设计人员提供参考
1 工程概况 某工程为一栋两层地下室，上部 33 层，建筑高度106
9m 的住宅楼
转换层位于地上二层，转换层及转换层以下一层为大开间的服务大厅
通过梁式转换，上部转换为剪力墙体系的一梯四户的住宅

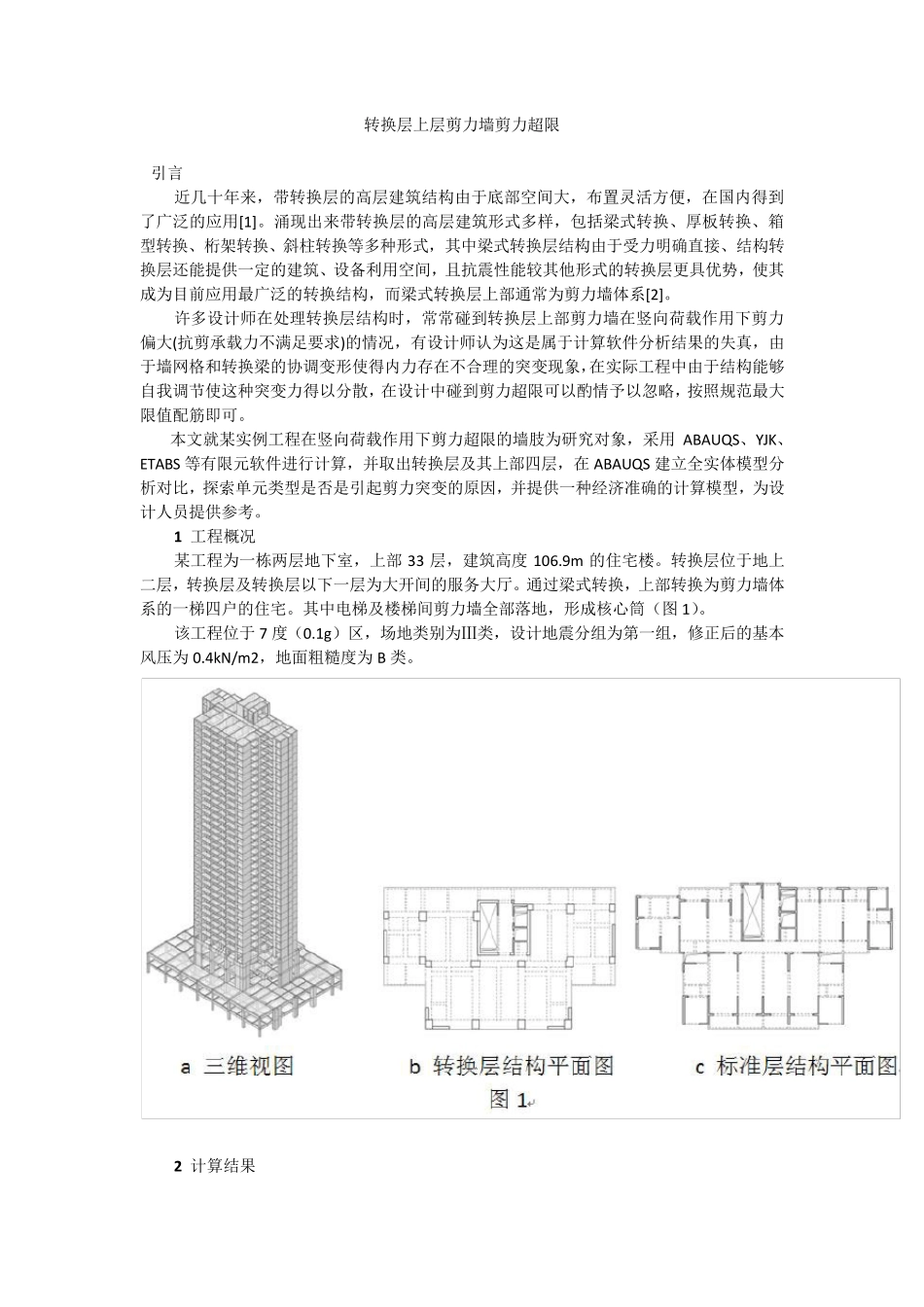

其中电梯及楼梯间剪力墙全部落地，形成核心筒（图1）
该工程位于 7 度（0
1g）区，场地类别为Ⅲ类，设计地震分组为第一组，修正后的基本风压为 0
4kN/m 2，地面粗糙度为 B 类
2 计算结果 通过YJK 软件计算发现转换层上一层(第3 自然层)，7 号轴线上的剪力墙(墙肢1)剪力超限，输出提示信息如下： **(组合号:30) 截面不满足抗剪要求 V/b/h
