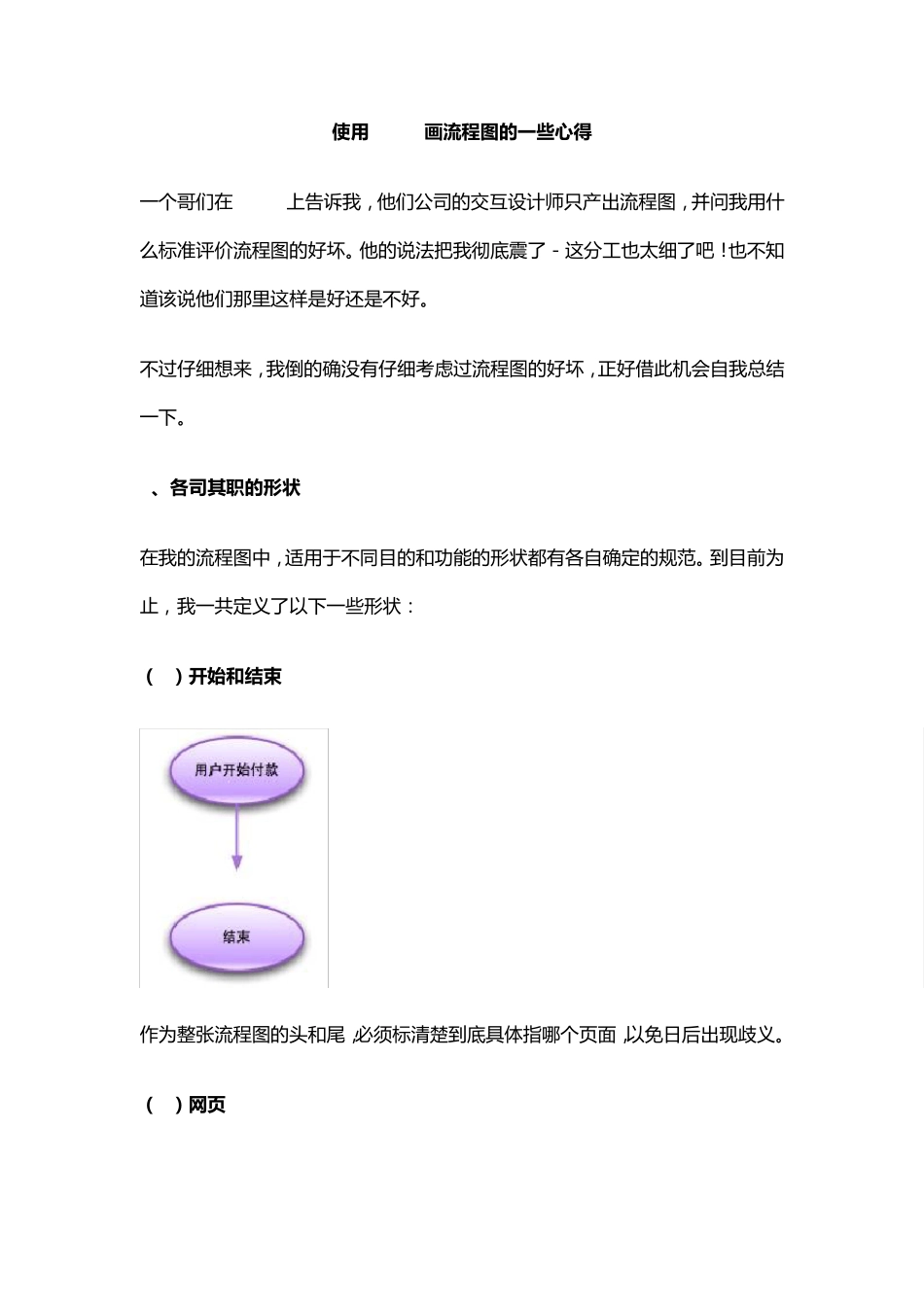

使 用 Visio画 流 程 图 的 一 些 心 得 一 个 哥 们 在 MSN上 告 诉 我 ， 他 们 公 司 的 交 互 设 计 师 只 产 出 流 程 图 ， 并 问 我 用 什么 标 准 评 价 流 程 图 的 好 坏 。他 的 说法把我 彻底震了－这分工也太细了吧！也不知道该说他 们 那里这样是好 还是不好 。 不过仔细想来， 我 倒的 确没有仔细考虑过流 程 图 的 好 坏 ， 正好 借此机会自我 总结一 下。 1、各司其职的 形状 在 我 的 流 程 图 中， 适用 于不同目的 和功能的 形状都有各自确定的 规范。到目前为止， 我 一 共定义了以下一 些形状： （1）开始和结束 作为整张流 程 图 的 头和尾，必须标 清楚到底具体指哪个 页面，以免日后出 现歧义。 （2）网页 如 你 所 见 ， 网 页 的 形 状 是 一 个 带 有 漂 亮 的 淡 蓝 色 过 渡 效 果 的 长 方 形 ， 它 的 边 框 为深 蓝 色 ， 中 间 写 明 了 这 个 网 页 的 用 途 ， 括 号 中 的 数 字 代 表 这 个 形 状 所 对 应 的 demo文 件 的 名 称 （ 比 如 这 里 是 2.html） ， 我 有 时 会 把 流 程 图 输 出 为 网 页 的 形式 ， 并 把 每 个 网 页 形 状 和 它 所 对 应 的 demo文 件 链 接 起 来 ， 这 样 查 看 起 来 非 常方 便 。 对 OmniGraffle来 说 这 是 小 菜 一 碟 ， 如 果 你 被 迫 用Visio， 嗯 …… 另 外 ， 所 有 从 形 状 出 来 的 线 条 ， 都 具 有 和 此 形 状 边 框 一 样 的 颜 色 。 这 样 的 做 法 不仅 看 起 来 漂 亮 ， 在 复 杂 的 流 程 图 中 还 能 轻 易 地 标 明 各 形 状 的 关 系 。 我 没 有 见 过 类似 的 做 法 ， 所 以 这 是 由 我 首 创 也 说 不 定 ， 呵 。 （ 3） 后 台 判断 很 常 见 的 一 个 形 状 。 我 在 用 法 上 有 一 点 和 其 他 人 的 不 同 在 于 ， 我 几 乎 总 是 让 ‘是 ’的 分 支 往 下 流 动 ， 让 ‘否 ’的 分 支 向 右 流 动 。 因 为 流 程 图 一 般 都 是 从 上 向 下 、 从左 到 右 绘 制 的 ， 遵 ...
