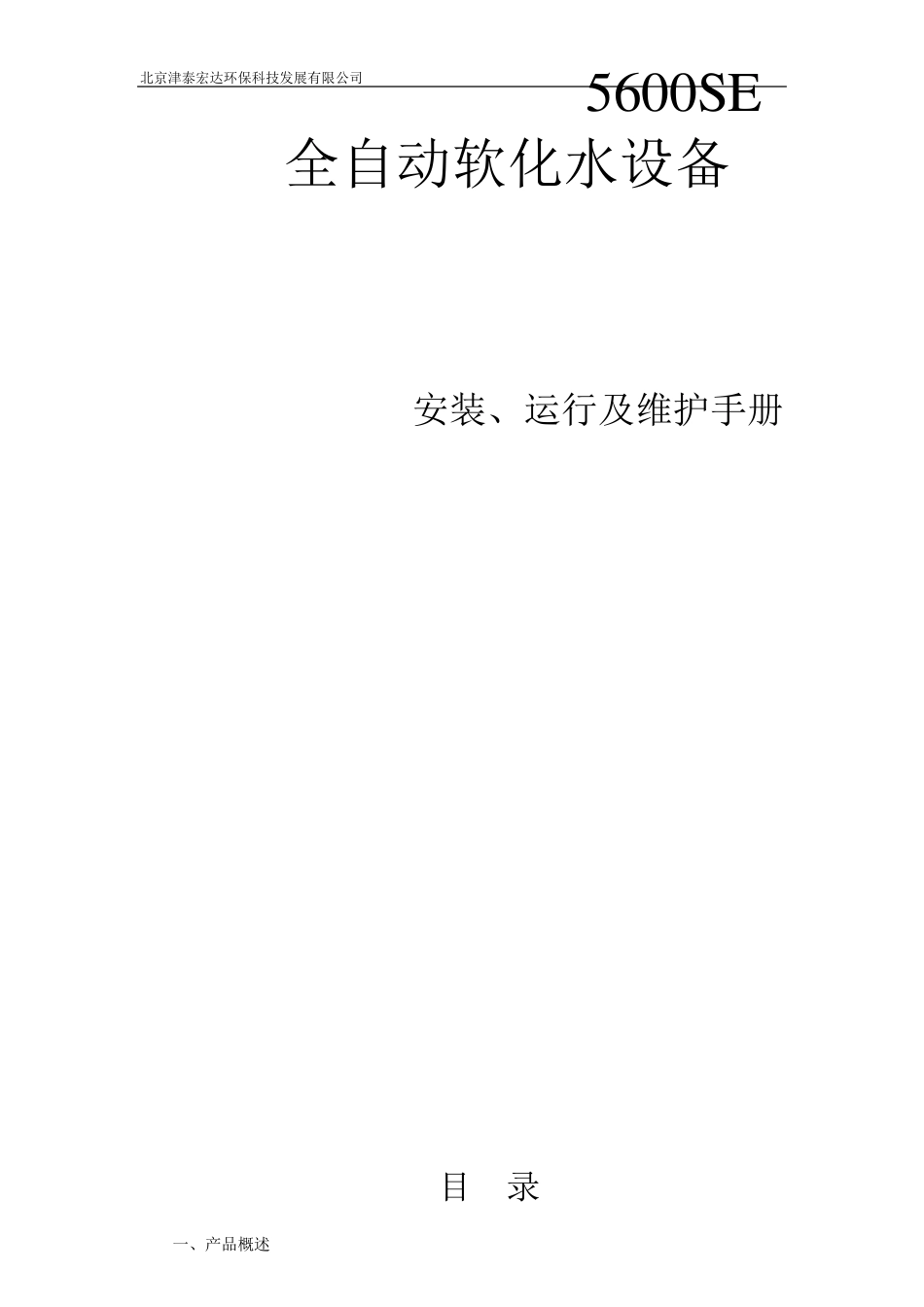

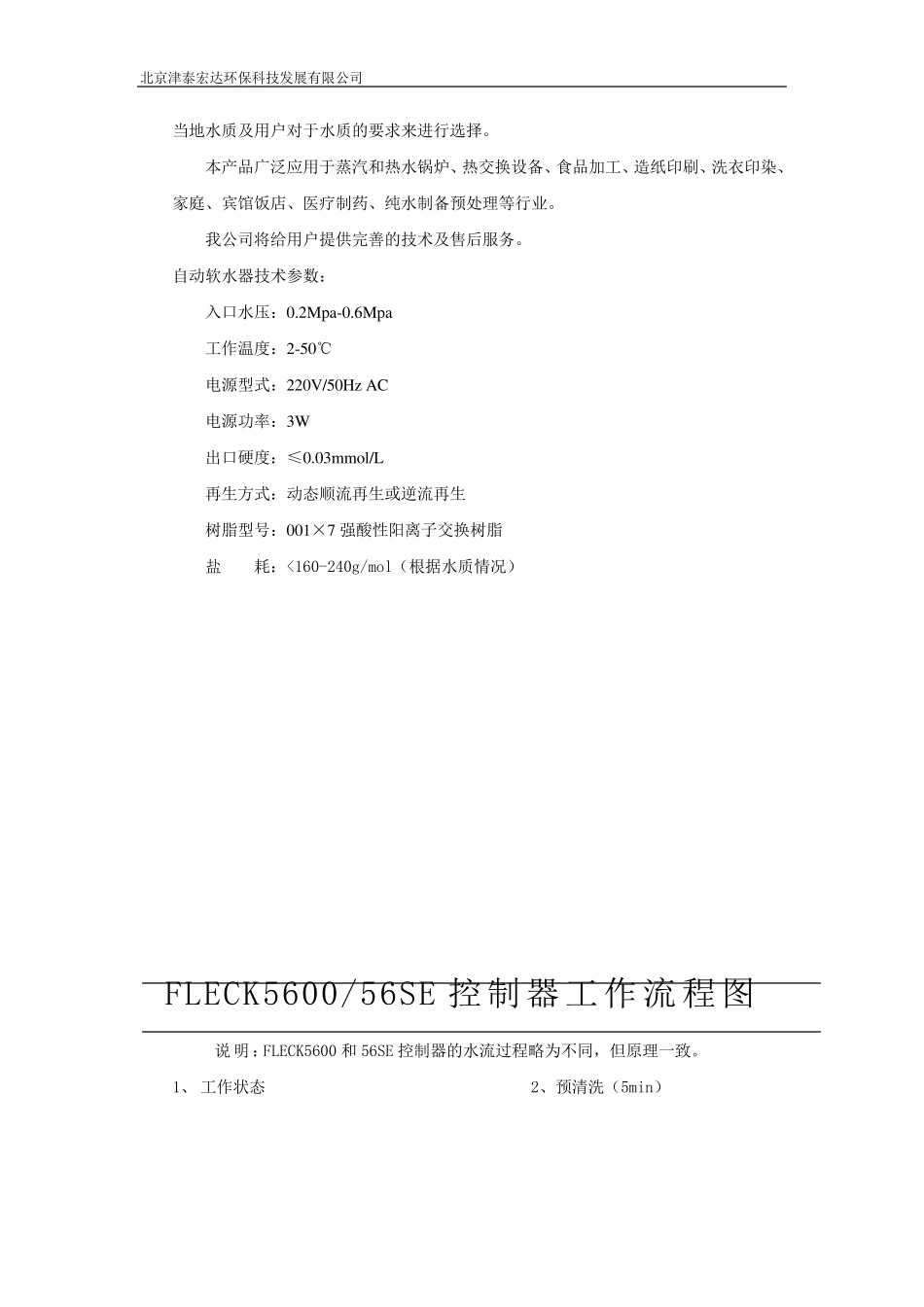

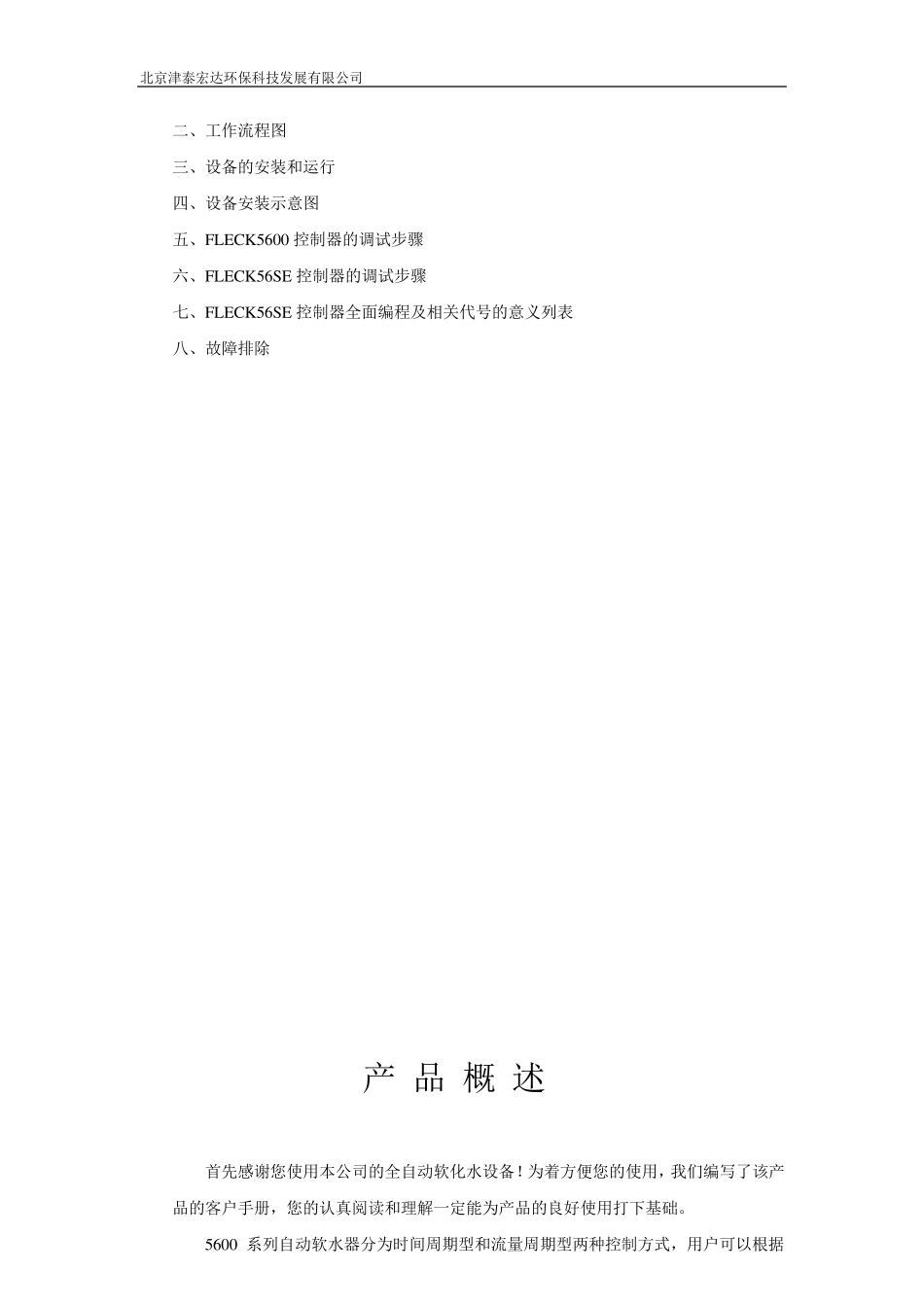

北京津泰宏达环保科技发展有限公司 安装、运行及维护手册 目 录 一、产品概述 5600SE 全自动软化水设备 北京津泰宏达环保科技发展有限公司 二、工作流程图 三、设备的安装和运行 四、设备安装示意图 五、FLECK5600 控制器的调试步骤 六、FLECK56SE 控制器的调试步骤 七、FLECK56SE 控制器全面编程及相关代号的意义列表 八、故障排除 产 品 概 述 首先感谢您使用本公司的全自动软化水设备！为着方便您的使用，我们编写了该产品的客户手册，您的认真阅读和理解一定能为产品的良好使用打下基础。 5600 系列自动软水器分为时间周期型和流量周期型两种控制方式，用户可以根据北京津泰宏达环保科技发展有限公司 当地水质及用户对于水质的要求来进行选择。 本产品广泛应用于蒸汽和热水锅炉、热交换设备、食品加工、造纸印刷、洗衣印染、家庭、宾馆饭店、医疗制药、纯水制备预处理等行业。 我公司将给用户提供完善的技术及售后服务。 自动软水器技术参数： 入口水压：0.2Mpa-0.6Mpa 工作温度：2-50℃ 电源型式：220V/50Hz AC 电源功率：3W 出口硬度：≤0.03mmol/L 再生方式：动态顺流再生或逆流再生 树脂型号：001×7 强酸性阳离子交换树脂 盐 耗：<160-240g/mol（根据水质情况） FLECK5600/56SE 控制器工作流程图 说 明 ：FLECK5600 和56SE 控制器的水流过程略为不同，但原理一致。 1、 工作状态 2、预清洗（5min） 北京津泰宏达环保科技发展有限公司 3、反洗(10min) 4、吸盐（50min） 5、慢洗 6、快洗 硬水经控制器进水口向下流过中心管、下布水器，向上流经树脂层，流出排水口，进行反洗。 硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出出水口，此时设备处于工作状态。 硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出排水口，进行预清洗。 硬水经控制器进水口，通过射流器，吸入盐液再生剂，向下流过树脂层进行再生还原，最后通过下布水器、中心管和排水口流出。 北京津泰宏达环保科技发展有限公司 7、稳层清洗 8、盐箱充水 设 备 的 安 装 和 运 行 一、 一般要求 吸盐完成后，空气止回阀会将吸盐口封住，防止空气的进入，硬水继续经控制器进水口，通过射流器，向下流过树脂层，最后通过下布水器、中心管和排水口流出。 硬水经控制器进水口，向下通过中心管、下布水器，然后向上流过树脂层，最后通过排水口流出。 硬水经控制器进水口...
