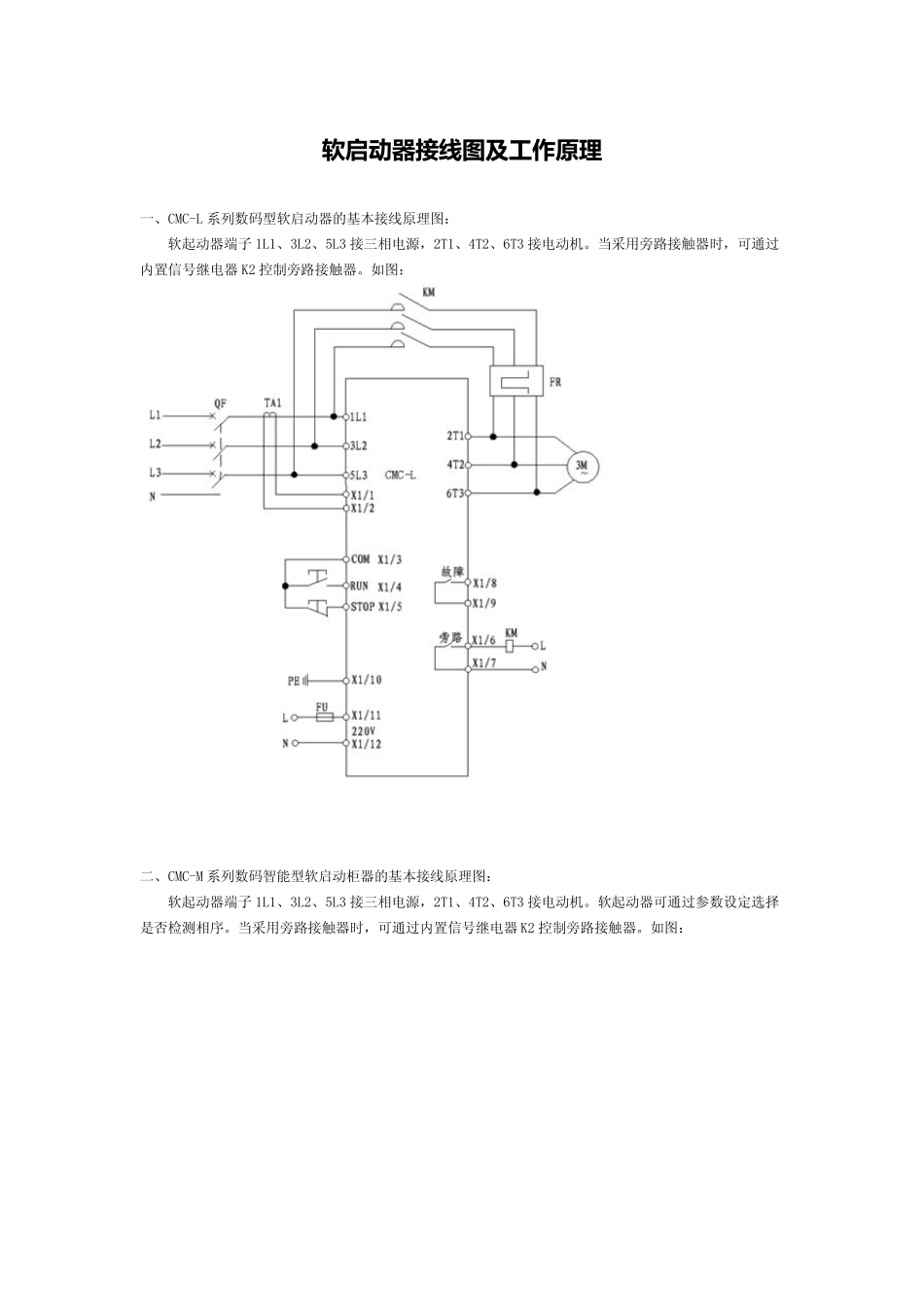

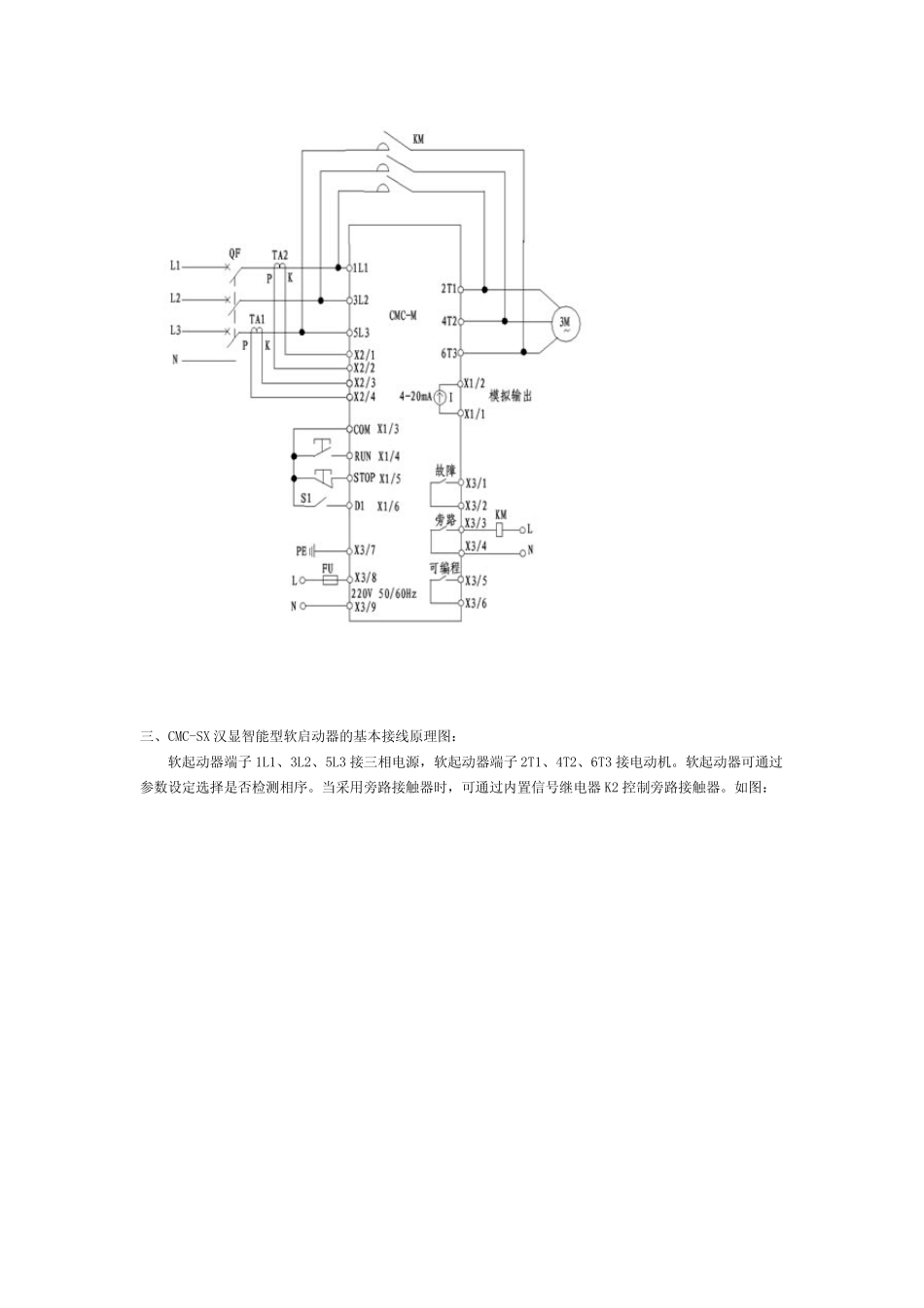

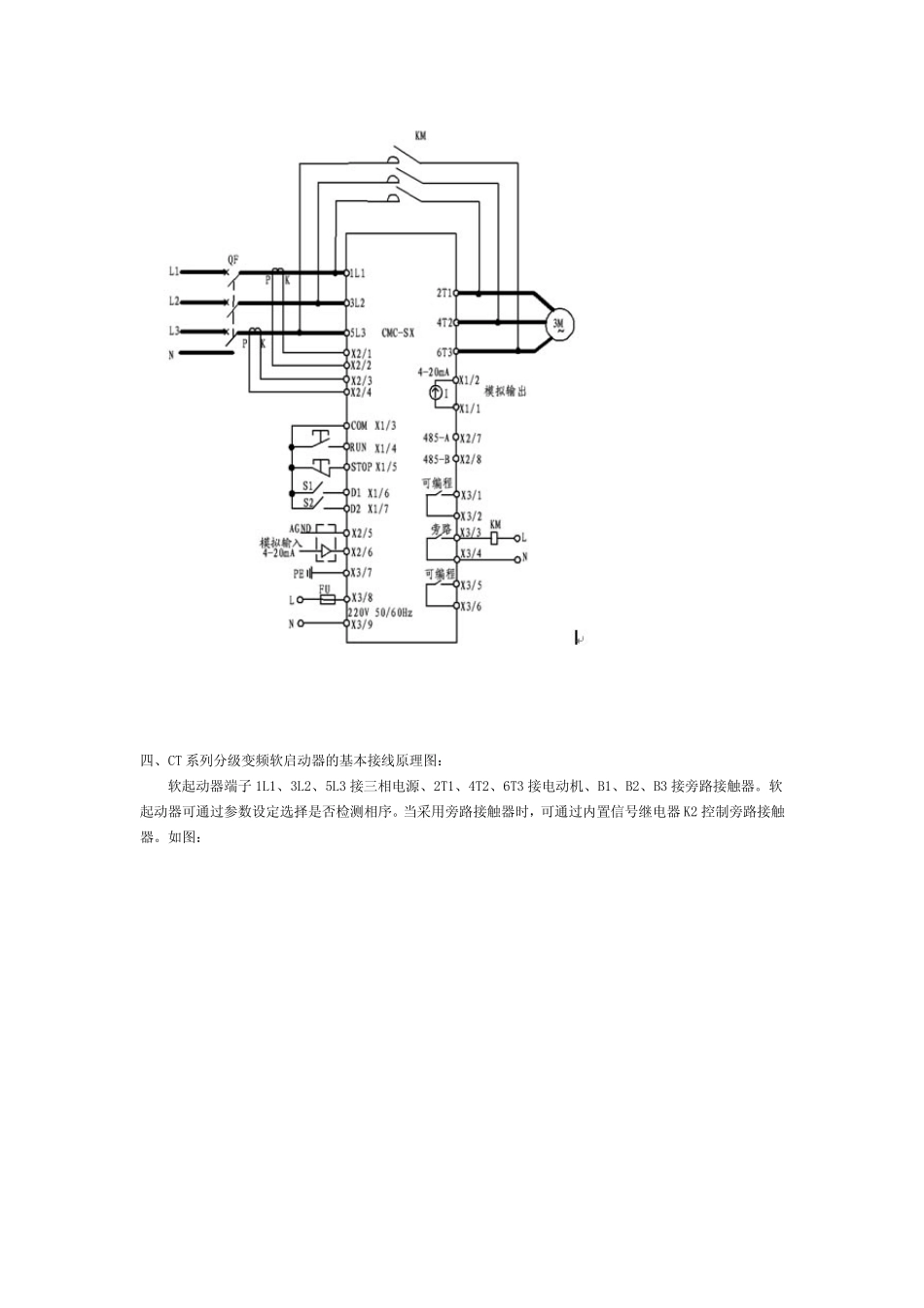

软 启 动 器 接 线 图 及 工 作原理 一、CMC-L 系列数码型软启动器的基本接线原理图： 软起动器端子 1L1、3L2、5L3 接三相电源，2T1、4T2、6T3 接电动机。当采用旁路接触器时，可通过内置信号继电器 K2 控制旁路接触器。如图： 二、CMC-M 系列数码智能型软启动柜器的基本接线原理图： 软起动器端子 1L1、3L2、5L3 接三相电源，2T1、4T2、6T3 接电动机。软起动器可通过参数设定选择是否检测相序。当采用旁路接触器时，可通过内置信号继电器 K2 控制旁路接触器。如图： 三、CMC-SX 汉显智能型软启动器的基本接线原理图： 软起动器端子 1L1、3L2、5L3 接三相电源，软起动器端子 2T1、4T2、6T3 接电动机。软起动器可通过参数设定选择是否检测相序。当采用旁路接触器时，可通过内置信号继电器 K2 控制旁路接触器。如图： 四、CT 系列分级变频软启动器的基本接线原理图： 软起动器端子 1L1、3L2、5L3 接三相电源、2T1、4T2、6T3 接电动机、B1、B2、B3 接旁路接触器。软起动器可通过参数设定选择是否检测相序。当采用旁路接触器时，可通过内置信号继电器 K2 控制旁路接触器。如图： 五、CMC-MX 内置旁路软启动器基本接线原理图： 1.基本接线原理图 软起动器端子 1L1、3L2、5L3 接三相电源， 2T1、4T2、6T3 接电动机。无需外接旁路接触器，软起动器可通过参数设定选择是否检测相序。如图： 2、三角形内接连接图 若用户使用三角形内接连接时，用户必须严格按照下图进行连接，否则有可能导致电机或软起损坏。本机在启动前会对电机接线进行判断，若接线错误软起会报接线错误故障。如图：
