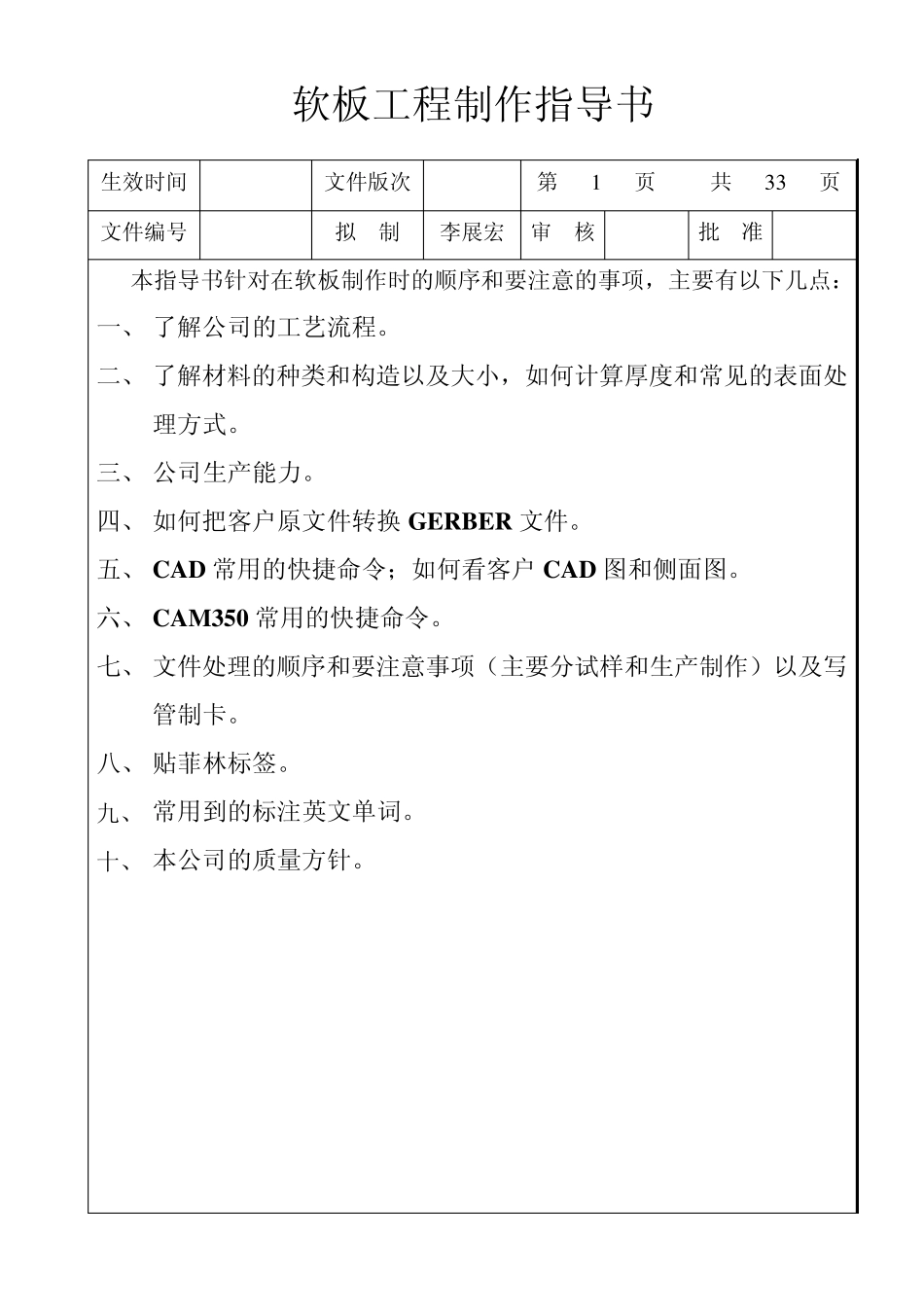

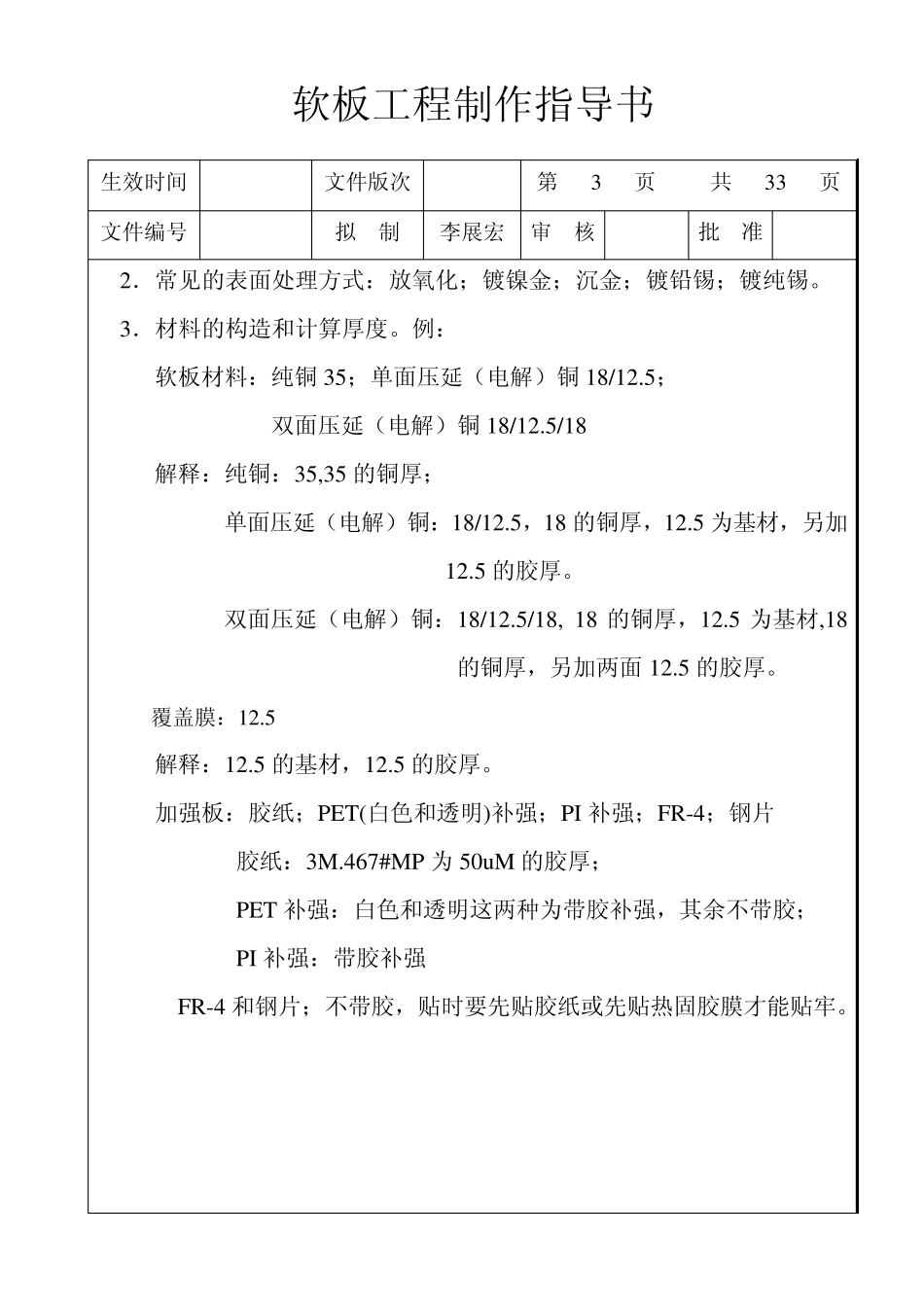

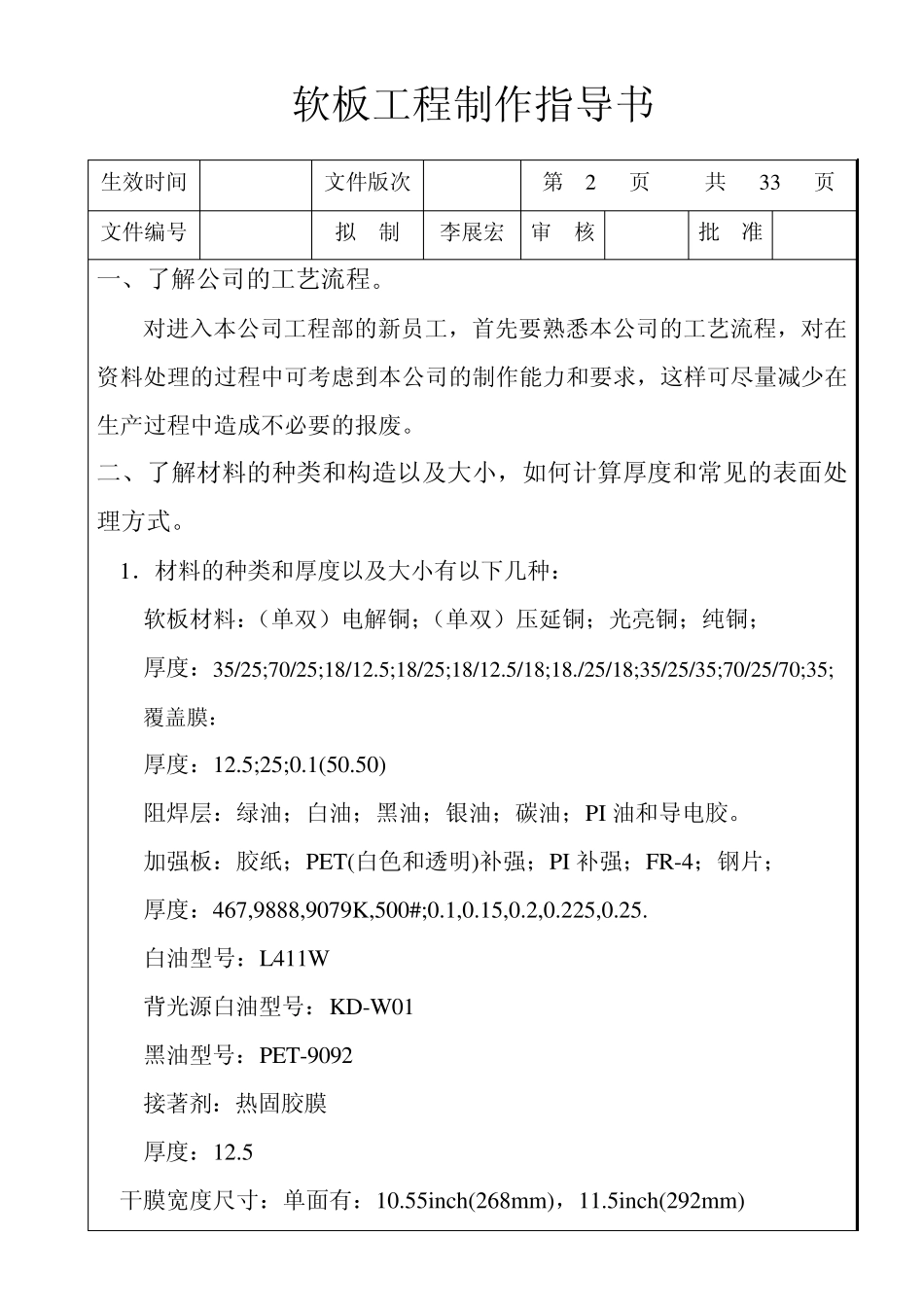

软板工程制作指导书 生效时间 文件版次 第 1 页 共 3 3 页 文件编号 拟 制 李展宏 审 核 批 准 本指导书针对在软板制作时的顺序和要注意的事项，主要有以下几点： 一、 了解公司的工艺流程。 二、 了解材料的种类和构造以及大小，如何计算厚度和常见的表面处理方式。 三、 公司生产能力。 四、 如何把客户原文件转换 GERBER文件。 五、 CAD 常用的快捷命令；如何看客户 CAD 图和侧面图。 六、 CAM350 常用的快捷命令。 七、 文件处理的顺序和要注意事项（主要分试样和生产制作）以及写管制卡。 八、 贴菲林标签。 九、 常用到的标注英文单词。 十、 本公司的质量方针。 软板工程制作指导书 生效时间 文件版次 第 2 页 共 33 页 文件编号 拟 制 李展宏 审 核 批 准 一、了解公司的工艺流程。 对进入本公司工程部的新员工，首先要熟悉本公司的工艺流程，对在资料处理的过程中可考虑到本公司的制作能力和要求，这样可尽量减少在生产过程中造成不必要的报废。 二、了解材料的种类和构造以及大小，如何计算厚度和常见的表面处理方式。 1．材料的种类和厚度以及大小有以下几种： 软板材料：（单双）电解铜；（单双）压延铜；光亮铜；纯铜； 厚度：35/25;70/25;18/12.5;18/25;18/12.5/18;18./25/18;35/25/35;70/25/70;35; 覆盖膜： 厚度：12.5;25;0.1(50.50) 阻焊层：绿油；白油；黑油；银油；碳油；PI 油和导电胶。 加强板：胶纸；PET(白色和透明)补强；PI 补强；FR-4；钢片； 厚度：467,9888,9079K,500#;0.1,0.15,0.2,0.225,0.25. 白油型号：L411W 背光源白油型号：KD-W01 黑油型号：PET-9092 接著剂：热固胶膜 厚度：12.5 干膜宽度尺寸：单面有：10.55inch(268mm)，11.5inch(292mm) 软板工程制作指导书 生效时间 文件版次 第 3 页 共 33 页 文件编号 拟 制 李展宏 审 核 批 准 2．常见的表面处理方式：放氧化；镀镍金；沉金；镀铅锡；镀纯锡。 3．材料的构造和计算厚度。例： 软板材料：纯铜 35；单面压延（电解）铜 18/12.5； 双面压延（电解）铜 18/12.5/18 解释：纯铜：35,35 的铜厚； 单面压延（电解）铜：18/12.5，18 的铜厚，12.5 为基材，另加12.5 的胶厚。 双面压延（电解）铜：18/12.5/18, 18 的铜厚，12.5 为基材,18的铜厚，另加两面12.5 的胶厚。 覆盖膜：12.5 解释：12.5 的基材，12.5 的胶厚。 加强板：胶纸；P...
