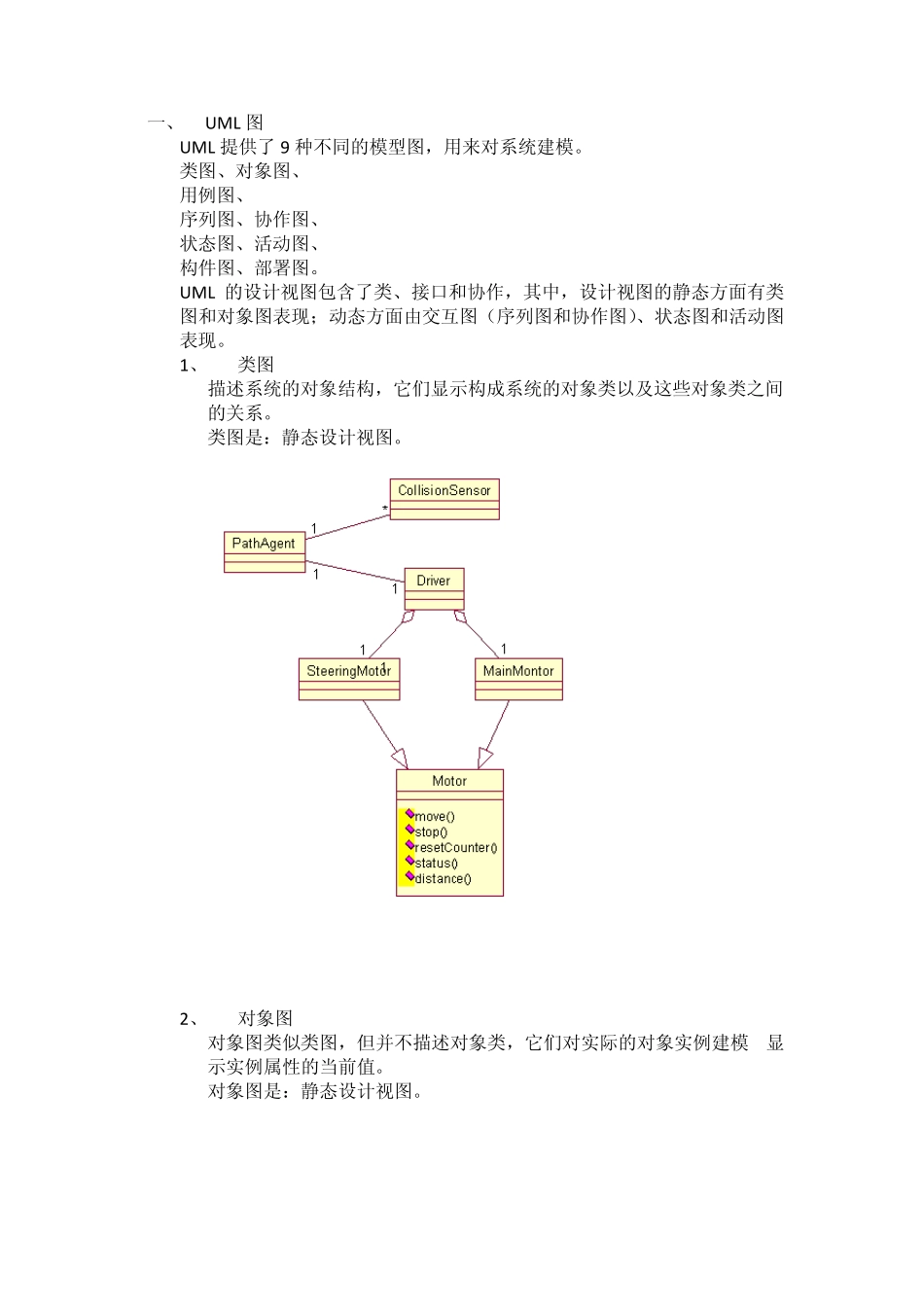

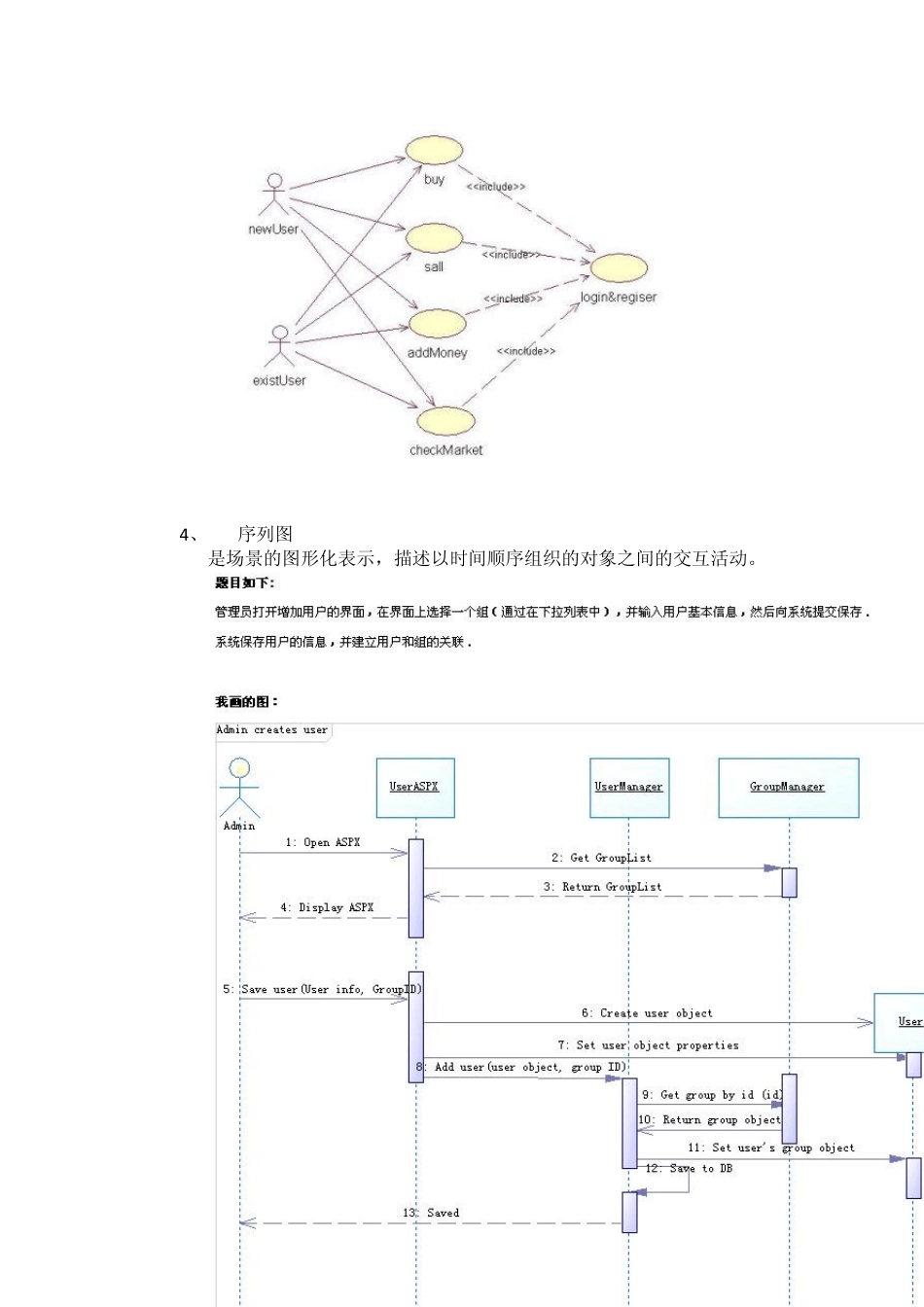

一、 UML 图 UML 提供了 9 种不同的模型图，用来对系统建模。 类图、对象图、 用例图、 序列图、协作图、 状态图、活动图、 构件图、部署图。 UML 的设计视图包含了类、接口和协作，其中，设计视图的静态方面有类图和对象图表现；动态方面由交互图（序列图和协作图）、状态图和活动图表现。 1、 类图 描述系统的对象结构，它们显示构成系统的对象类以及这些对象类之间的关系。 类图是：静态设计视图。 2、 对象图 对象图类似类图，但并不描述对象类，它们对实际的对象实例建模—显示实例属性的当前值。 对象图是：静态设计视图。 3 、 用例图 用例图以图形化的方式描述系统与外部系统及用户的交互。换句话说，它们以图形化的方式描述了谁将使用系统，以及用户期望以什么方式与系统交互。 4 、 序列图 是场景的图形化表示，描述以时间顺序组织的对象之间的交互活动。 序列图：动态方面进行建模。 5、 协作图 或称通信图。强调收发消息的对象的结构组织，类似序列图，但重点不是消息的时间顺序，它以一种网状格式表现对象之间的交互。 协作图和序列图称为：交互图。 协作图：动态方面进行建模。 6、 状态图 对一个特定对象的动态行为建模，说明一个对象的生命周期---对象可以经历各种状态，以及引起对象从一个状态向另一个状态转换的事件。 状态图：动态方面进行建模。 7、 活动图 活动图是一种特殊的状态图，它展示了在系统内从一个活动到另一个活动的流程。 活动图：动态方面进行建模。 8、 构件图 用来描述系统的物理结构，它可以用来显示程序代码如何分解模块。展示一组构件之间的组织和依赖。 构件图：静态实现视图。 9、 部署图 描述系统中硬件和软件的物理架构，它描述构成系统架构的软件构件，处理器和设备。 它与构件图相关，通常一个节点包含一个或多个构件。 部署图：静态实施视图。 二、 UML 叙述 UML 文档仅仅是设计与开发人员采用 UML 语言进行系统分析与设计的结果，并没有给出如何进行开发和采用何种开发流程，同样也不指导如何进行面向对象设计。 UML 文档描述了面向对象分析与设计的结果。 三、 UML 关系 UML 有4 种关系：依赖、关联、聚集（关联一种）、组合（聚集的另一种形式）、泛化（继承）、实现 1、 依赖 1）、------->或------是依赖。 2）、其中一个事物（独立事物）发生变化会影响另一事物（依赖事物）的语义。 3）、例如自行车bicycle 和打...
