轴承代号含义说明VIP免费

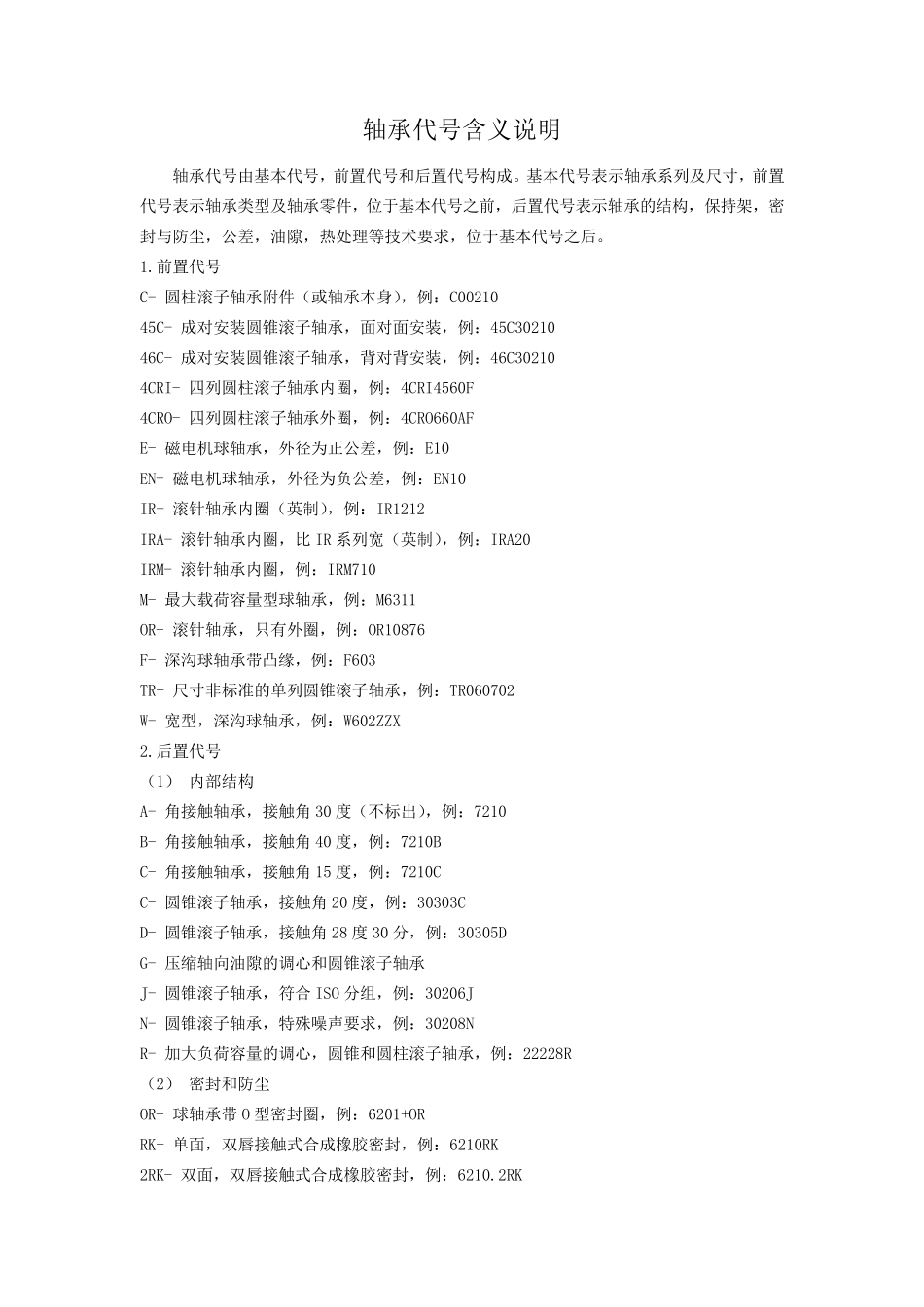

轴承代号含义说明_第1页
1/40

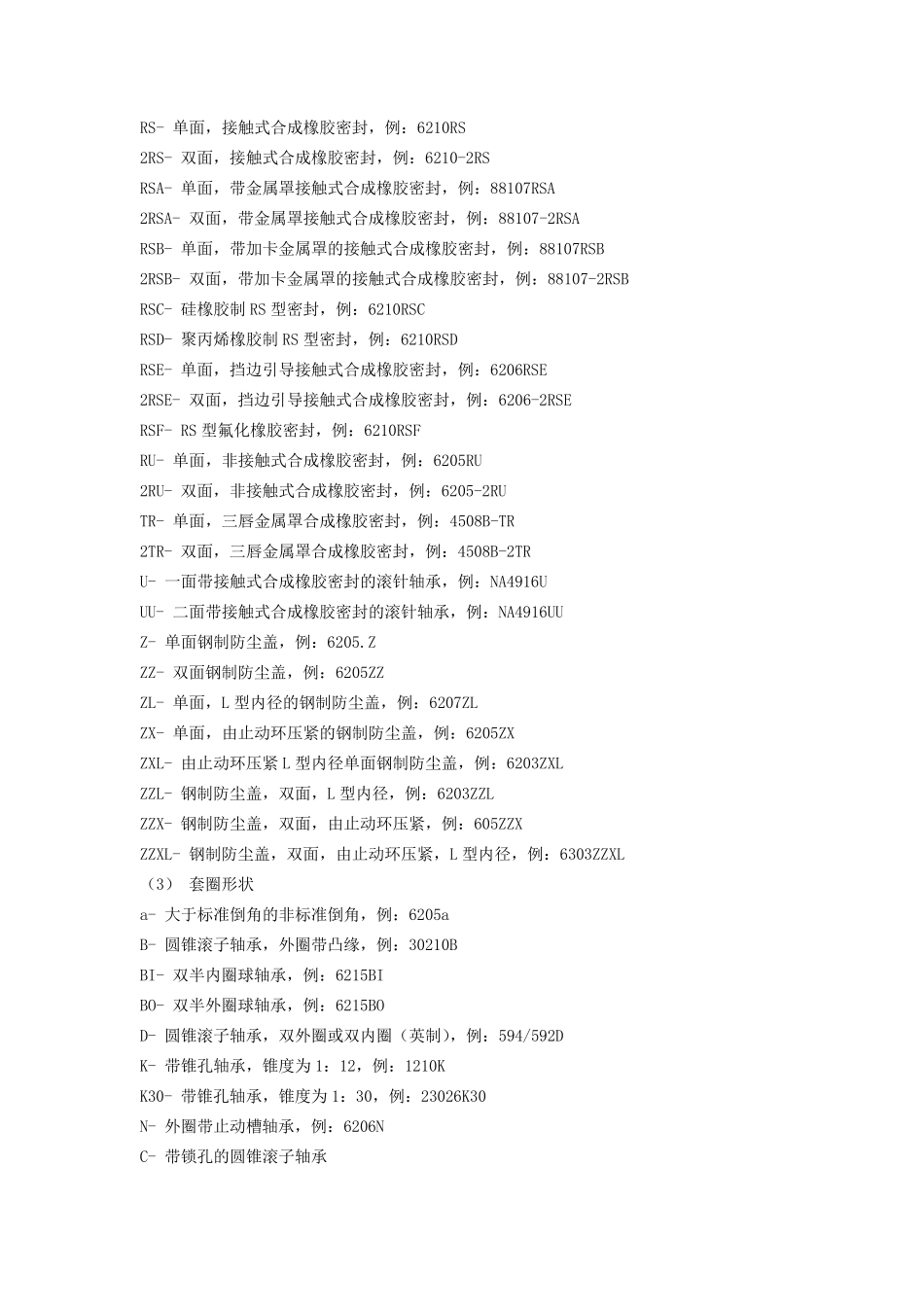

轴承代号含义说明_第2页
2/40

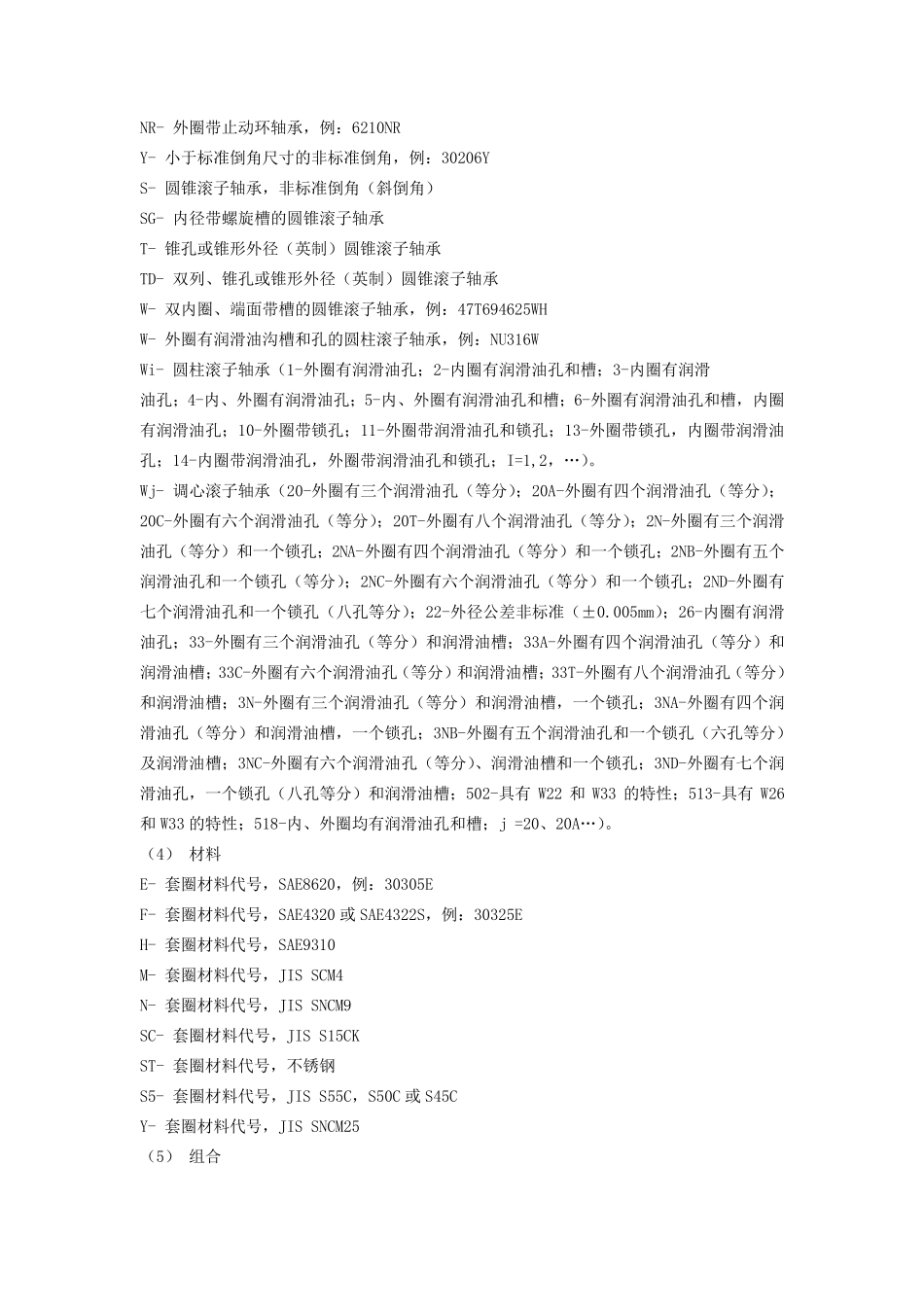

轴承代号含义说明_第3页
3/40
轴承代号含义说明 轴承代号由基本代号,前置代号和后置代号构成。基本代号表示轴承系列及尺寸,前置代号表示轴承类型及轴承零件,位于基本代号之前,后置代号表示轴承的结构,保持架,密封与防尘,公差,油隙,热处理等技术要求,位于基本代号之后。 1.前置代号 C- 圆柱滚子轴承附件(或轴承本身),例:C00210 45C- 成对安装圆锥滚子轴承,面对面安装,例:45C30210 46C- 成对安装圆锥滚子轴承,背对背安装,例:46C30210 4CRI- 四列圆柱滚子轴承内圈,例:4CRI4560F 4CRO- 四列圆柱滚子轴承外圈,例:4CRO660AF E- 磁电机球轴承,外径为正公差,例:E10 EN- 磁电机球轴承,外径为负公差,例:EN10 IR- 滚针轴承内圈(英制),例:IR1212 IRA- 滚针轴承内圈,比 IR 系列宽(英制),例:IRA20 IRM- 滚针轴承内圈,例:IRM710 M- 最大载荷容量型球轴承,例:M6311 OR- 滚针轴承,只有外圈,例:OR10876 F- 深沟球轴承带凸缘,例:F603 TR- 尺寸非标准的单列圆锥滚子轴承,例:TR060702 W- 宽型,深沟球轴承,例:W602ZZX 2.后置代号 (1) 内部结构 A- 角接触轴承,接触角 30 度(不标出),例:7210 B- 角接触轴承,接触角 40 度,例:7210B C- 角接触轴承,接触角 15 度,例:7210C C- 圆锥滚子轴承,接触角 20 度,例:30303C D- 圆锥滚子轴承,接触角 28 度 30 分,例:30305D G- 压缩轴向油隙的调心和圆锥滚子轴承 J- 圆锥滚子轴承,符合 ISO 分组,例:30206J N- 圆锥滚子轴承,特殊噪声要求,例:30208N R- 加大负荷容量的调心,圆锥和圆柱滚子轴承,例:22228R (2) 密封和防尘 OR- 球轴承带 O 型密封圈,例:6201+OR RK- 单面,双唇接触式合成橡胶密封,例:6210RK 2RK- 双面,双唇接触式合成橡胶密封,例:6210.2RK RS- 单面,接触式合成橡胶密封,例:6210RS 2RS- 双面,接触式合成橡胶密封,例:6210-2RS RSA- 单面,带金属罩接触式合成橡胶密封,例:88107RSA 2RSA- 双面,带金属罩接触式合成橡胶密封,例:88107-2RSA RSB- 单面,带加卡金属罩的接触式合成橡胶密封,例:88107RSB 2RSB- 双面,带加卡金属罩的接触式合成橡胶密封,例:88107-2RSB RSC- 硅橡胶制RS 型密封,例:6210RSC RSD- 聚丙烯橡胶制RS 型密封,例:6210RSD RSE- 单面,挡边引导接触式合成橡胶密封,例:6206RSE 2RSE- 双面,挡边引导接触式合成橡胶密封...
