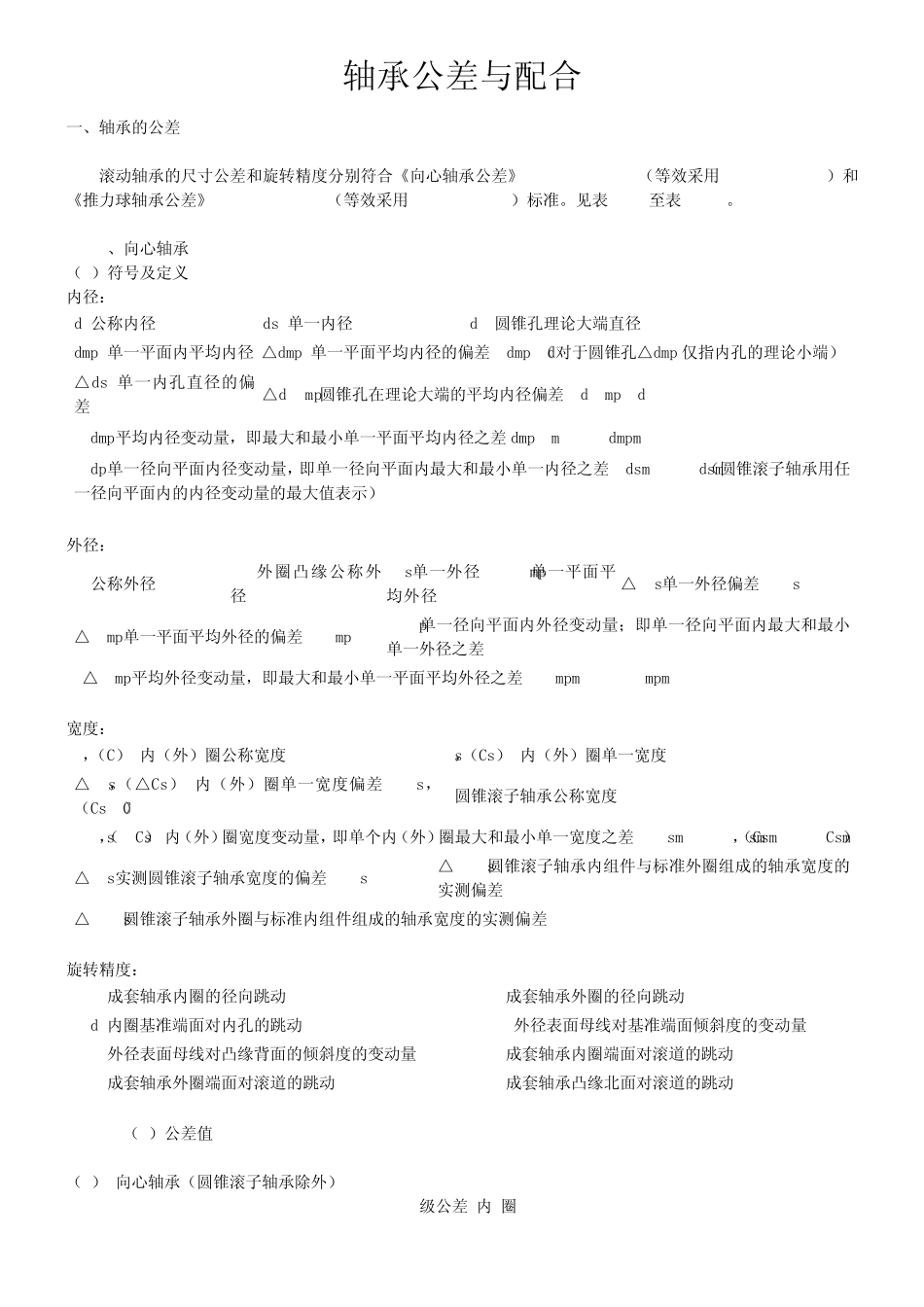

轴承公差与配合 一、轴承的公差 滚动轴承的尺寸公差和旋转精度分别符合《向心轴承公差》GB/T307.1-1994(等效采用ISO 492-1981)和《推力球轴承公差》GB/T307.4-1994(等效采用ISO 199-1979)标准。见表16-1至表16-11。 1、向心轴承 (1)符号及定义 内径: d 公称内径 ds 单一内径 d1 圆锥孔理论大端直径 dmp 单一平面内平均内径 △dmp 单一平面平均内径的偏差=dmp-d(对于圆锥孔△dmp 仅指内孔的理论小端) △ds 单一内孔直径的偏差 △dlmp 圆锥孔在理论大端的平均内径偏差=dlmp-d1 Vdmp 平均内径变动量,即最大和最小单一平面平均内径之差dmpamax-dmpmin Vdp 单一径向平面内径变动量,即单一径向平面内最大和最小单一内径之差=dsmax-dsmin(圆锥滚子轴承用任一径向平面内的内径变动量的最大值表示) 外径: D 公称外径 D1 外圈凸缘公称外径 Ds 单一外径 Dmp单一平面平均外径 △Ds 单一外径偏差=Ds-D △Dmp 单一平面平均外径的偏差=Dmp-D VDp 单一径向平面内外径变动量;即单一径向平面内最大和最小单一外径之差 △Dmp 平均外径变动量,即最大和最小单一平面平均外径之差=Dmpmax-Dmpmin 宽度: B,(C) 内(外)圈公称宽度 Bs,(Cs) 内(外)圈单一宽度 △Bs,(△Cs) 内(外)圈单一宽度偏差=Bs-B,(Cs-C) T 圆锥滚子轴承公称宽度 VBs,(VCs) 内(外)圈宽度变动量,即单个内(外)圈最大和最小单一宽度之差=Bsmax-Bsmin,(Csmax-Csmin) △Ts 实测圆锥滚子轴承宽度的偏差=Ts-T △T1s 圆锥滚子轴承内组件与标准外圈组成的轴承宽度的实测偏差 △T2s 圆锥滚子轴承外圈与标准内组件组成的轴承宽度的实测偏差 旋转精度: Kia 成套轴承内圈的径向跳动 Kea 成套轴承外圈的径向跳动 Sd 内圈基准端面对内孔的跳动 SD 外径表面母线对基准端面倾斜度的变动量 SD1 外径表面母线对凸缘背面的倾斜度的变动量 Sia 成套轴承内圈端面对滚道的跳动 Sea 成套轴承外圈端面对滚道的跳动 Sea1 成套轴承凸缘北面对滚道的跳动 (2)公差值 (1) 向心轴承(圆锥滚子轴承除外) 0级公差 内 圈 d(mm) △dmp Vdp② Vdmp Kia △Bs VBs 直径系列 全部 正常 修正③ 7、8、9 0、1 2、3、4 超过 到 上偏差 下偏差 最大 最大 最大 上偏差 下偏差 最大 0.6① 2.5 0 -8 10 8 6 6 10 0 -40 - 12 2.5 10 0 -8 10 8 6 6 10 0 -120 -25...
