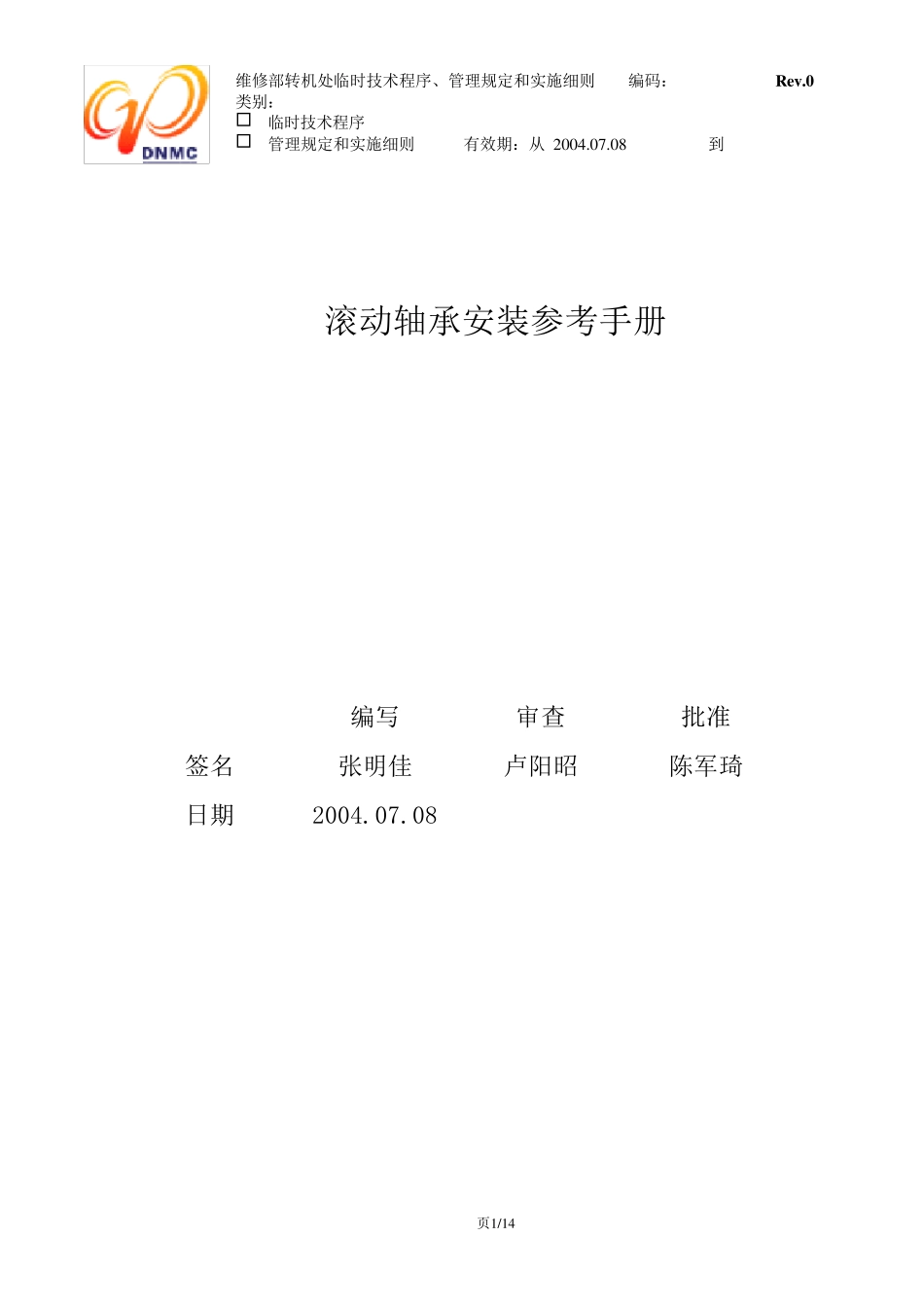

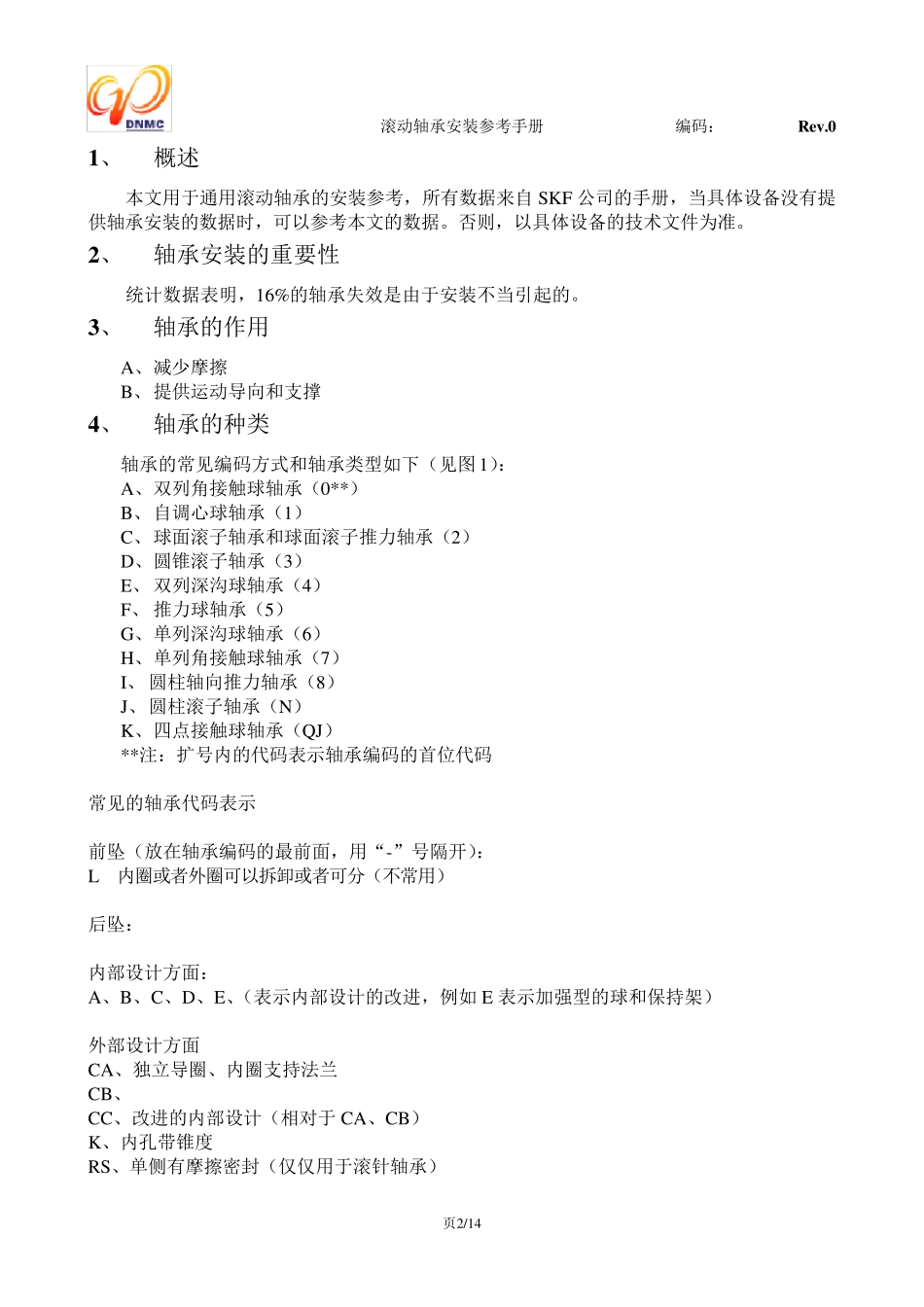

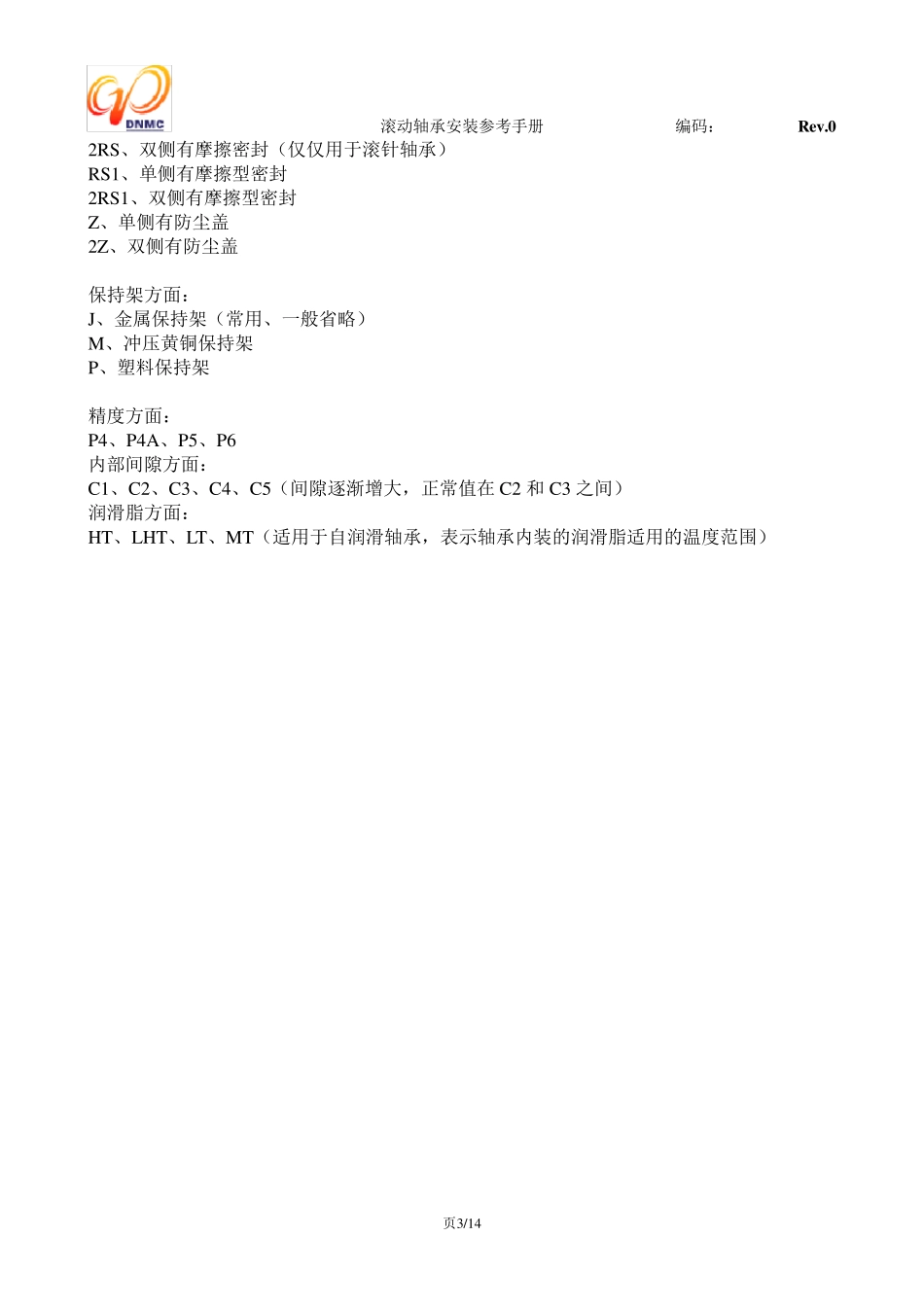

页1 /1 4 维修部转机处临时技术程序、管理规定和实施细则 编码： Rev.0 类别：  临时技术程序  管理规定和实施细则 有效期：从 2 0 0 4 .0 7 .0 8 到 滚动轴承安装参考手册 编写 审查 批准 签名 张明佳 卢阳昭 陈军琦 日期 2004.07.08 滚动轴承安装参考手册 编码： Rev.0 页2/14 1、 概述 本文用于通用滚动轴承的安装参考，所有数据来自SKF 公司的手册，当具体设备没有提供轴承安装的数据时，可以参考本文的数据。否则，以具体设备的技术文件为准。 2、 轴承安装的重要性 统计数据表明，16%的轴承失效是由于安装不当引起的。 3、 轴承的作用 A、 减少摩擦 B、 提供运动导向和支撑 4、 轴承的种类 轴承的常见编码方式和轴承类型如下（见图1）： A、 双列角接触球轴承（0**） B、 自调心球轴承（1） C、 球面滚子轴承和球面滚子推力轴承（2） D、 圆锥滚子轴承（3） E、 双列深沟球轴承（4） F、 推力球轴承（5） G、 单列深沟球轴承（6） H、 单列角接触球轴承（7） I、 圆柱轴向推力轴承（8） J、 圆柱滚子轴承（N） K、 四点接触球轴承（QJ） **注：扩号内的代码表示轴承编码的首位代码 常见的轴承代码表示 前坠（放在轴承编码的最前面，用“-”号隔开）： L 内圈或者外圈可以拆卸或者可分（不常用） 后坠： 内部设计方面： A、B、C、D、E、（表示内部设计的改进，例如E 表示加强型的球和保持架） 外部设计方面 CA、独立导圈、内圈支持法兰 CB、 CC、改进的内部设计（相对于CA、CB） K、内孔带锥度 RS、单侧有摩擦密封（仅仅用于滚针轴承） 滚动轴承安装参考手册 编码： Rev.0 页3/14 2RS、双侧有摩擦密封（仅仅用于滚针轴承） RS1、单侧有摩擦型密封 2RS1、双侧有摩擦型密封 Z、单侧有防尘盖 2Z、双侧有防尘盖 保持架方面： J、金属保持架（常用、一般省略） M、冲压黄铜保持架 P、塑料保持架 精度方面： P4、P4A、P5、P6 内部间隙方面： C1、C2、C3、C4、C5（间隙逐渐增大，正常值在 C2 和 C3 之间） 润滑脂方面： HT、LHT、LT、MT（适用于自润滑轴承，表示轴承内装的润滑脂适用的温度范围） 滚动轴承安装参考手册 编码： Rev.0 页4 /1 4 图 1 轴承的类型和编码方式 滚动轴承安装参考手册 编码： Rev.0 页5/14 5、 常见的轴承安装工具 A、 SKF 小型轴承安装组件（套筒、塑料手锤） 图 2 小轴承安装掏...
