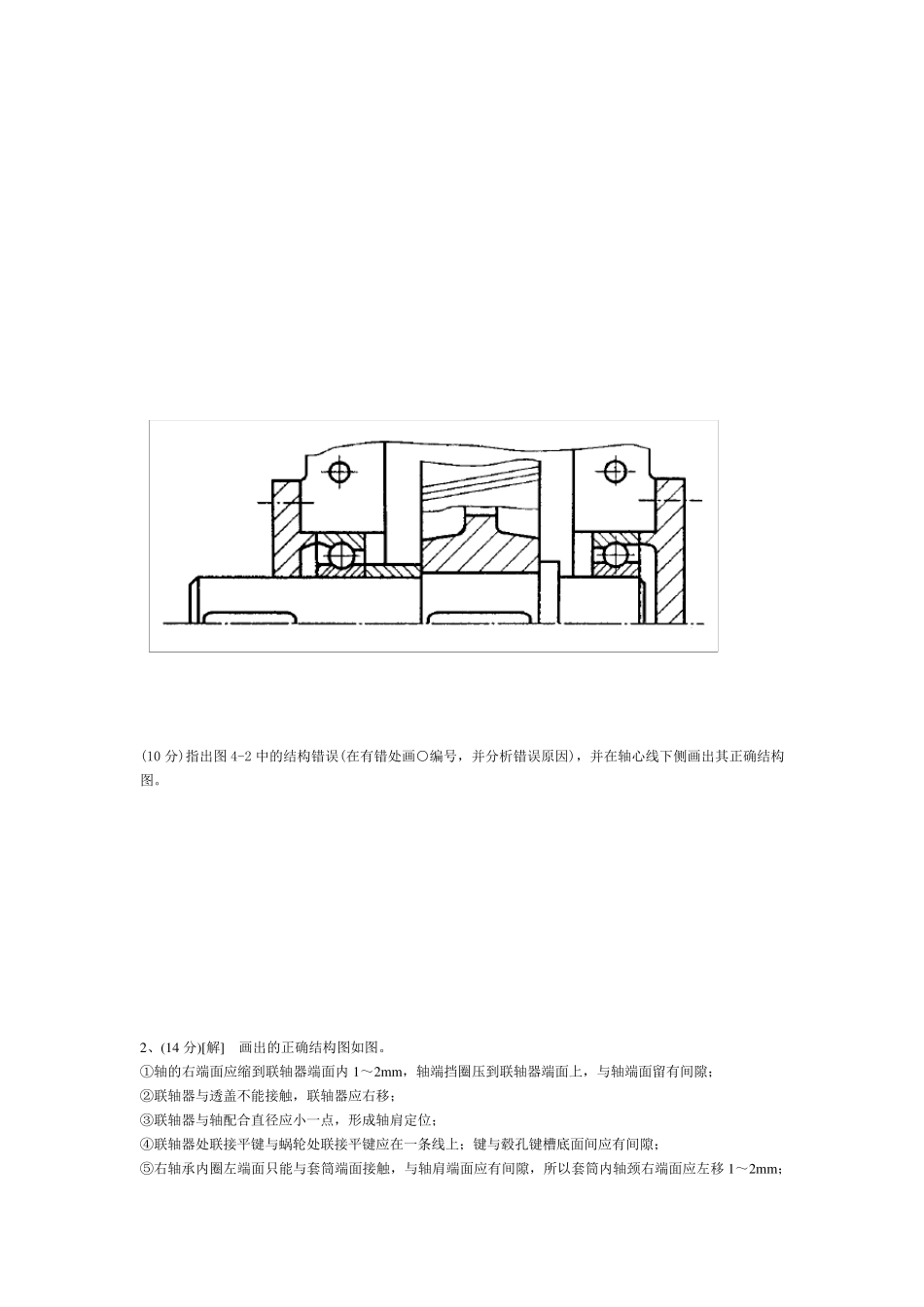

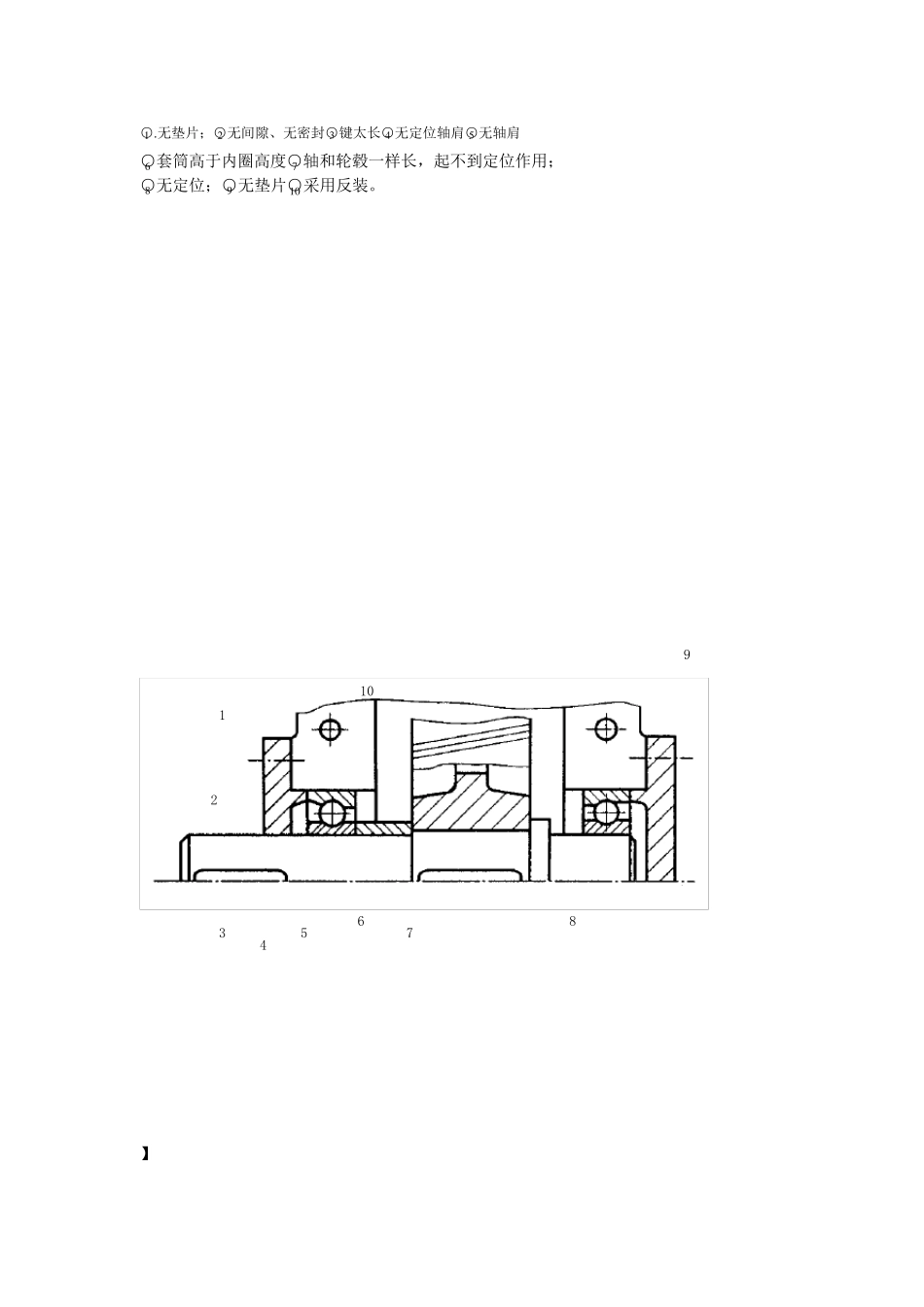

○1 .无垫片；○2 无间隙、无密封○3 键太长○4 无定位轴肩○5 无轴肩 ○6 套筒高于内圈高度○7 轴和轮毂一样长，起不到定位作用； ○8 无定位；○9 无垫片○1 0 采用反装。 】 16287354910 (10 分)指出图4-2 中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。 2、(14 分)[解] 画出的正确结构图如图。 ①轴的右端面应缩到联轴器端面内 1～2m m ，轴端挡圈压到联轴器端面上，与轴端面留有间隙； ②联轴器与透盖不能接触，联轴器应右移； ③联轴器与轴配合直径应小一点，形成轴肩定位； ④联轴器处联接平键与蜗轮处联接平键应在一条线上；键与毂孔键槽底面间应有间隙； ⑤右轴承内圈左端面只能与套筒端面接触，与轴肩端面应有间隙，所以套筒内轴颈右端面应左移 1～2m m ； ⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1～2m m ，轴颈右端面缩进去； ⑦左轴承内圈不能被轴环全挡住，轴环左部轴径减小至内圈厚度的2／3 左右；⑧透盖和闷盖外圆外侧应倒角，与箱体间均应有调整垫片。⑨轴的左端伸出轴承内圈过长，应缩短一点。 每指出一处错误1 分,说明原因1 分,指出五个错误算满分10 分；画出正确图形4 分。 2、(10 分)指出图4-2 中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。 图4-2 1.(11 分) (1)在图中啮合处齿轮1 和齿轮2 所受轴向力Fa1和Fa2的方向如图(2 分)。 (2)蜗杆3 轮齿的螺旋线方向，蜗轮4 轮齿的螺旋线方向及其转动方向如图(2 分)。 (3)蜗杆和蜗轮所受各分力的方向。(6 分) 2、(10 分)[解] 画出的正确结构图如图。 ①固定轴肩端面与轴承盖的轴向间距太小。 ②轴承盖与轴之间应有间隙。 ③轴承内环和套简装不上，也拆不下来。 ④轴承安装方向不对。 ⑤轴承外圈内与壳体内壁间应有5-8mm 间距。 ⑥与轮毂相配的轴段长度应小于轮毂长。 ⑦轴承内圈拆不下来。 每指出1 个错误得1 分,满分5 分；每改正1 个错误得1 分,满分5 分。 ① 箱体上与轴承端盖接触面应有凸台，减少加工面积； ② 应有调整垫片； ③ 缺少挡油板； ④ 轴承端面和轴承座端面不应重合； ⑤ 与轮毂配合段轴颈长度应比轮毂长小 1～2mm； ⑥ 端盖和轴之间不应接触，要有间隙； ⑦ 应加密封圈； ⑧ 应同一轴上的键连接应在同一母线上； ⑨ 轴承的定位套筒和轴肩外径不应高过轴承内圈，应为轴承留拆卸空间； 密封...
