辅助设计CAD2005应用基础(20058.17发排第三章编辑基本平面图3VIP免费

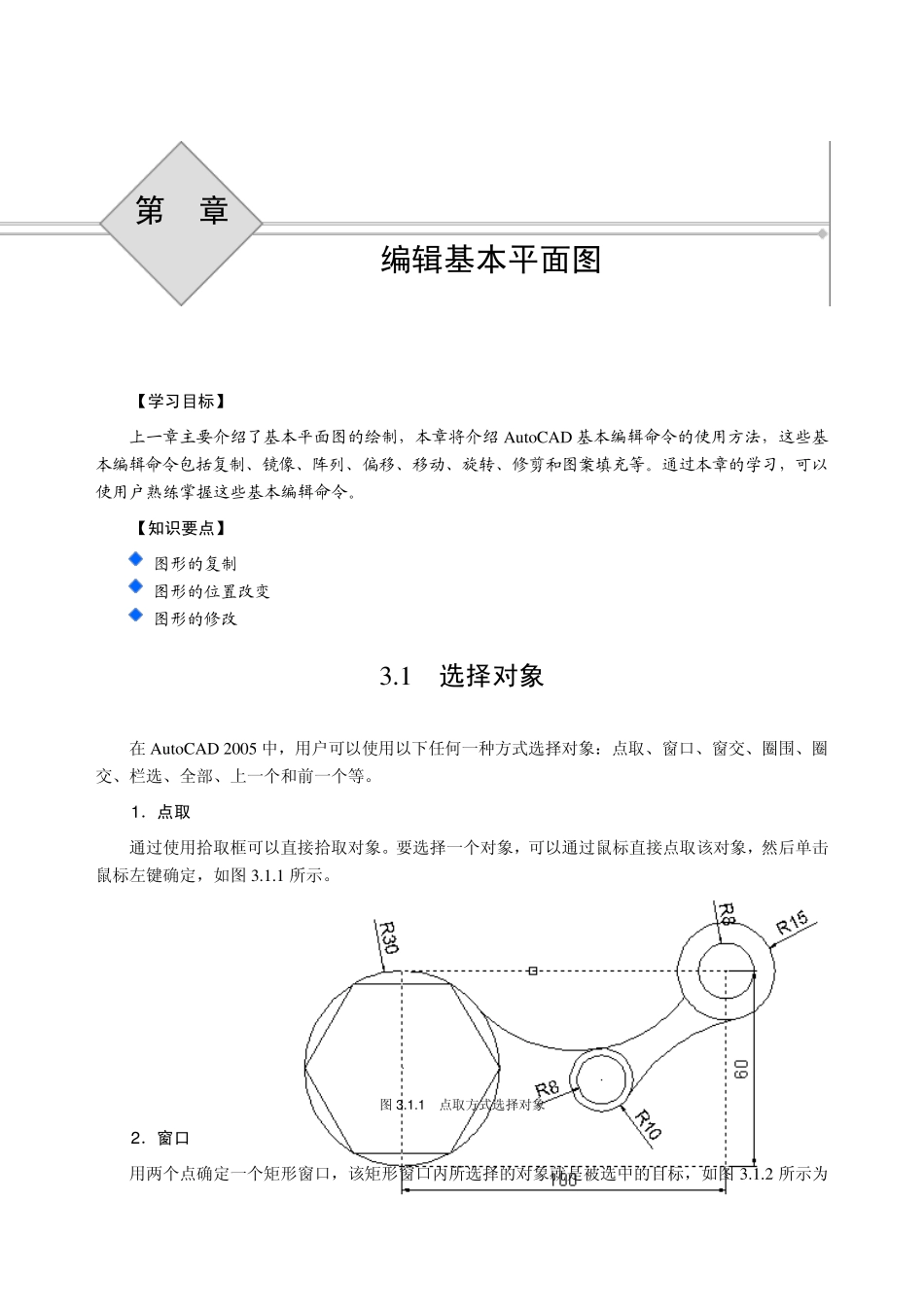

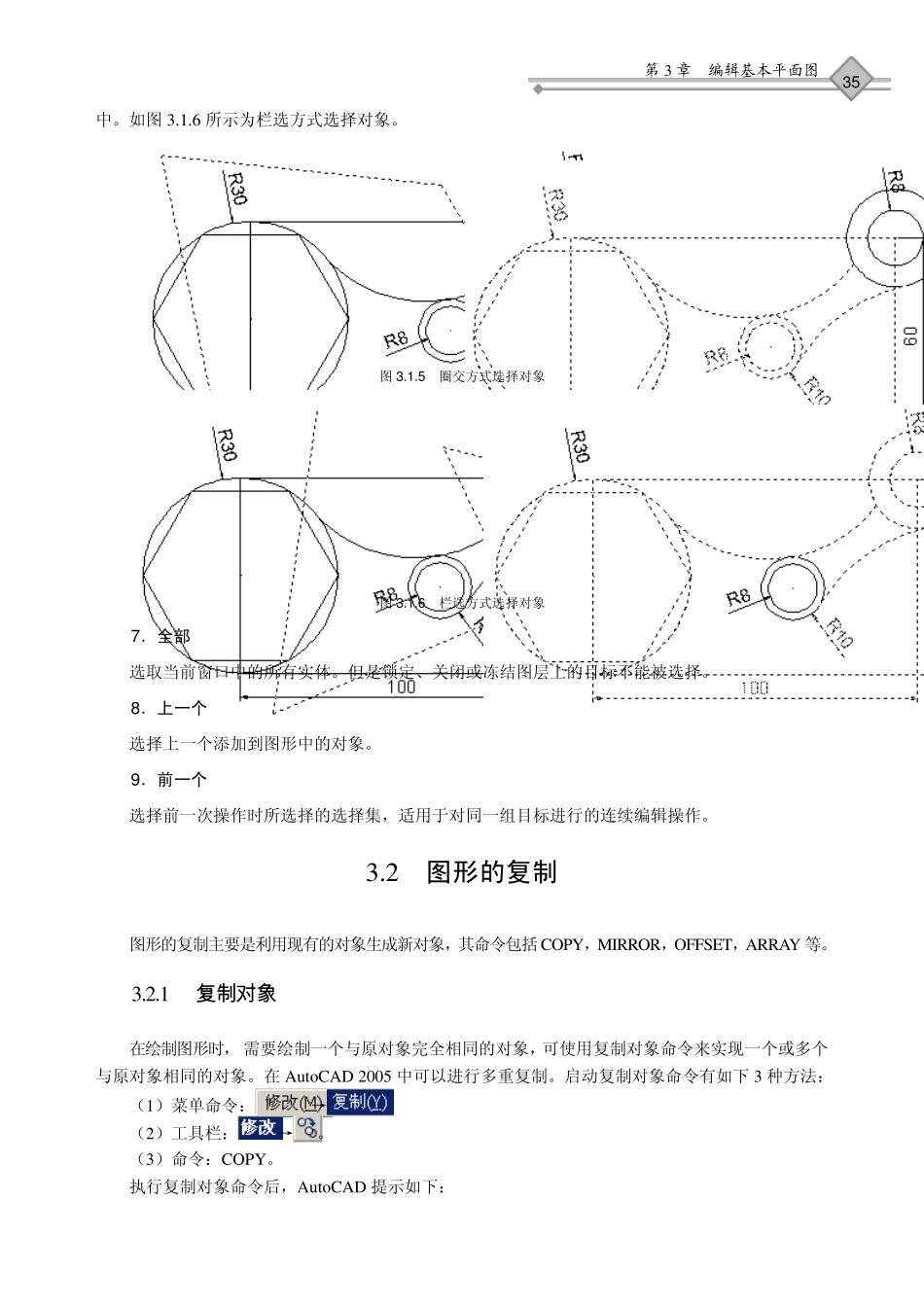

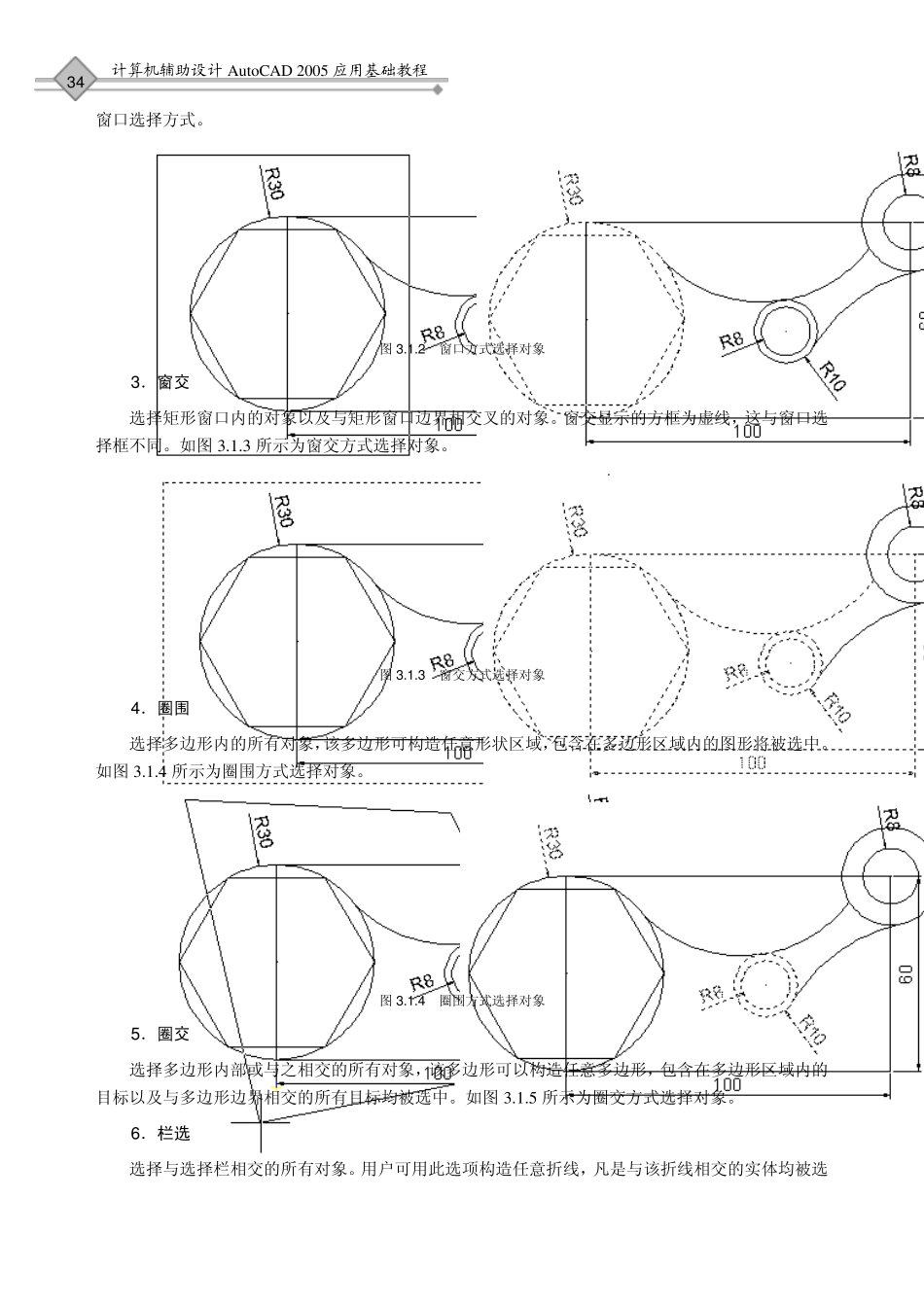

【学习目标】 上一章主要介绍了基本平面图的绘制，本章将介绍Au toCAD 基本编辑命令的使用方法，这些基本编辑命令包括复制、镜像、阵列、偏移、移动、旋转、修剪和图案填充等。通过本章的学习，可以使用户熟练掌握这些基本编辑命令。 【知识要点】 图形的复制 图形的位置改变 图形的修改 3.1 选择对象 在Au toCAD 2005 中，用户可以使用以下任何一种方式选择对象：点取、窗口、窗交、圈围、圈交、栏选、全部、上一个和前一个等。 1 ．点取 通过使用拾取框可以直接拾取对象。要选择一个对象，可以通过鼠标直接点取该对象，然后单击鼠标左键确定，如图 3.1.1 所示。 图 3 .1 .1 点取方式选择对象 2 ．窗口 用两个点确定一个矩形窗口，该矩形窗口内所选择的对象就是被选中的目标，如图 3.1.2 所示为编辑基本平面图 第 3章 计算机辅助设计Au toCAD 2005 应用基础教程 3 4 窗口选择方式。 图 3 .1 .2 窗口方式选择对象 3 ．窗交 选择矩形窗口内的对象以及与矩形窗口边界相交叉的对象。窗交显示的方框为虚线，这与窗口选择框不同。如图 3.1.3 所示为窗交方式选择对象。 图 3 .1 .3 窗交方式选择对象 4 ．圈围 选择多边形内的所有对象，该多边形可构造任意形状区域，包含在多边形区域内的图形将被选中。如图 3.1.4 所示为圈围方式选择对象。 图 3 .1 .4 圈围方式选择对象 5 ．圈交 选择多边形内部或与之相交的所有对象，该多边形可以构造任意多边形，包含在多边形区域内的目标以及与多边形边界相交的所有目标均被选中。如图 3.1.5 所示为圈交方式选择对象。 6 ．栏选 选择与选择栏相交的所有对象。用户可用此选项构造任意折线，凡是与该折线相交的实体均被选 第3 章 编辑基本平面图 3 5 中。如图3.1.6 所示为栏选方式选择对象。 图3 .1 .5 圈交方式选择对象 图3 .1 .6 栏选方式选择对象 7 ．全部 选取当前窗口中的所有实体。但是锁定、关闭或冻结图层上的目标不能被选择。 8 ．上一个 选择上一个添加到图形中的对象。 9 ．前一个 选择前一次操作时所选择的选择集，适用于对同一组目标进行的连续编辑操作。 3.2 图形的复制 图形的复制主要是利用现有的对象生成新对象，其命令包括COPY，MIRROR，OFFSET，ARRAY 等。 3.2.1 复 制对象 在绘制图形时，需要绘制一个与原对象完全相同的对象，可使用复制对象命令来实现一个或多个与原对象相同的对象。在A...
