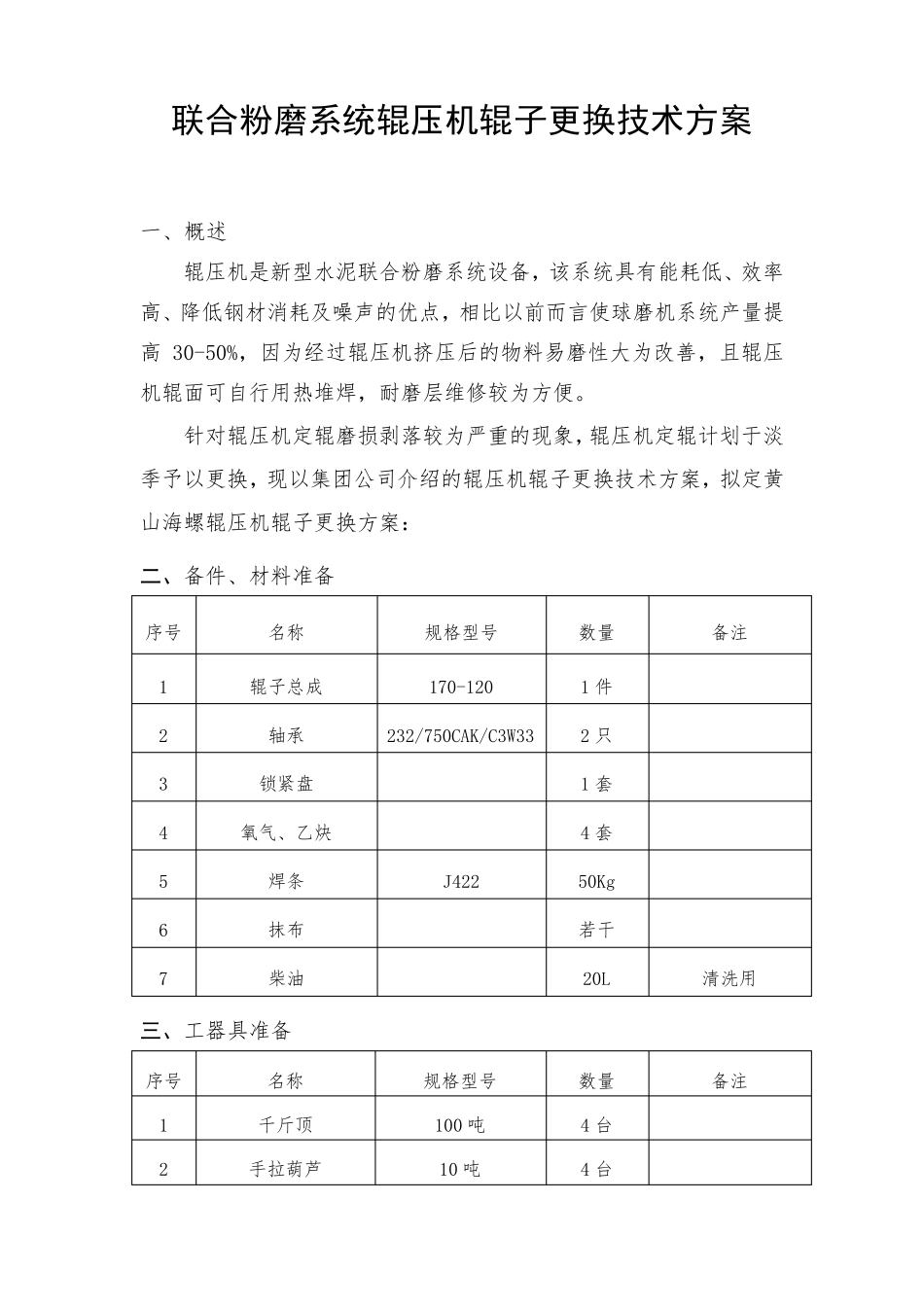

联合粉磨系统辊压机辊子更换技术方案 一、概述 辊压机是新型水泥联合粉磨系统设备，该系统具有能耗低、效率高、降低钢材消耗及噪声的优点，相比以前而言使球磨机系统产量提高 30-50%，因为经过辊压机挤压后的物料易磨性大为改善，且辊压机辊面可自行用热堆焊，耐磨层维修较为方便。 针对辊压机定辊磨损剥落较为严重的现象，辊压机定辊计划于淡季予以更换，现以集团公司介绍的辊压机辊子更换技术方案，拟定黄山海螺辊压机辊子更换方案： 二、备件、材料准备 序号 名称 规格型号 数量 备注 1 辊子总成 170-120 1 件 2 轴承 232/750CAK/C3W33 2 只 3 锁紧盘 1 套 4 氧气、乙炔 4 套 5 焊条 J422 50Kg 6 抹布 若干 7 柴油 20L 清洗用 三、工器具准备 序号 名称 规格型号 数量 备注 1 千斤顶 100 吨 4 台 2 手拉葫芦 10 吨 4 台 3 手拉葫芦 5 吨 2 台 4 手拉葫芦 3 吨 4 台 5 手拉葫芦 1 吨 2 台 6 活动扳手 18 吋 2 把 7 开口扳手 12 吋 2 把 8 大锤 2 把 9 液压千斤顶 300 吨 2 台 10 塞尺 300mm 1 把 11 钢丝绳 Φ32 4 根 12 滑轮 10 吨 2 件 13 卡环 10 吨 4 件 14 卡环 5 吨 4 件 15 交流焊机 BX315 2 台 16 卷扬机 5 吨 1 台 17 氧气、乙炔 3 套 四、人员组织及安排 组长 2 人 技术员 2 人 安全员 1 人 维修人员 12 人 维修人员分两班作业。 五、施工步骤 1、办理停电手续后，拆卸进料装置、气动闸板阀，并放置在不影响后续施工的地点，同时可对万向联轴节进行拆除。 拆除进料装置、启动闸板 拆卸万向联轴节 2、拆卸上机架及相关部件，拆卸时注意以下方面： ①对张紧液压缸泄压后，上机架及附件的拆除同时可以进行； ②将上机架的固定螺栓松开后对上机架进行吊装； ③将上方斜插板、下料口及上机架上方栏杆拆除； ④对上机架吊离位置时要移位到不影响后面吊离轴承座地方。上机架吊离过程中，注意上机架和动辊之间存在导向轮和耐磨板、防止器，耐磨板和动辊靠铜螺钉连接，另起吊过程中尽量不要碰触其它相关部件，防止损坏，可以在在定位销处加枕木将其垫高。 3、拆卸减速机（拆卸前组织放油）： ①用一个 5T 葫芦、一个 3T 葫芦、一个 2T 葫芦将减速机吊平，2T、3T 葫芦挂在 5T 葫芦下部，用于调节减速机水平。 减速机上方的葫芦悬挂情况 ②拆卸锁紧盘螺栓（...
