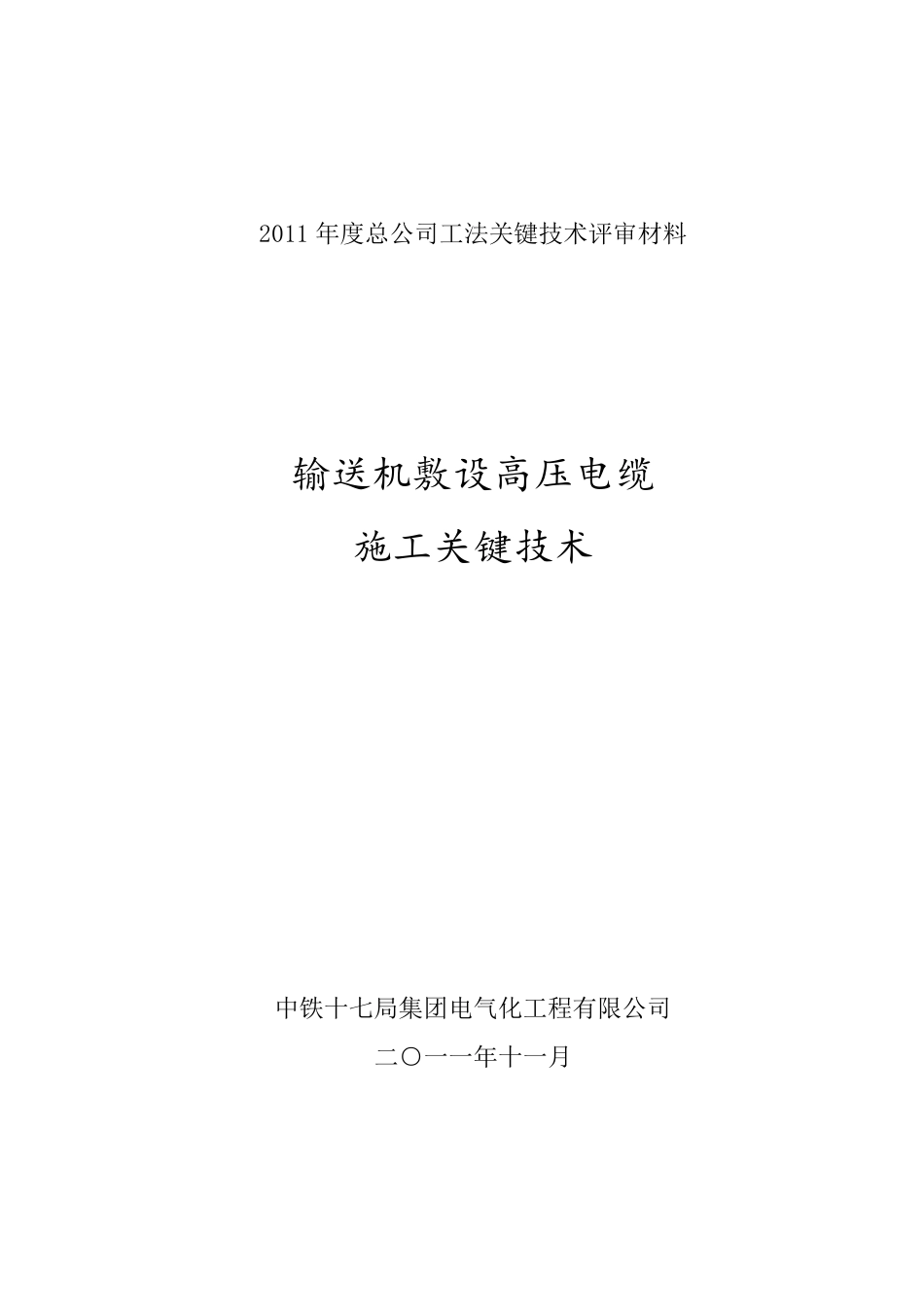

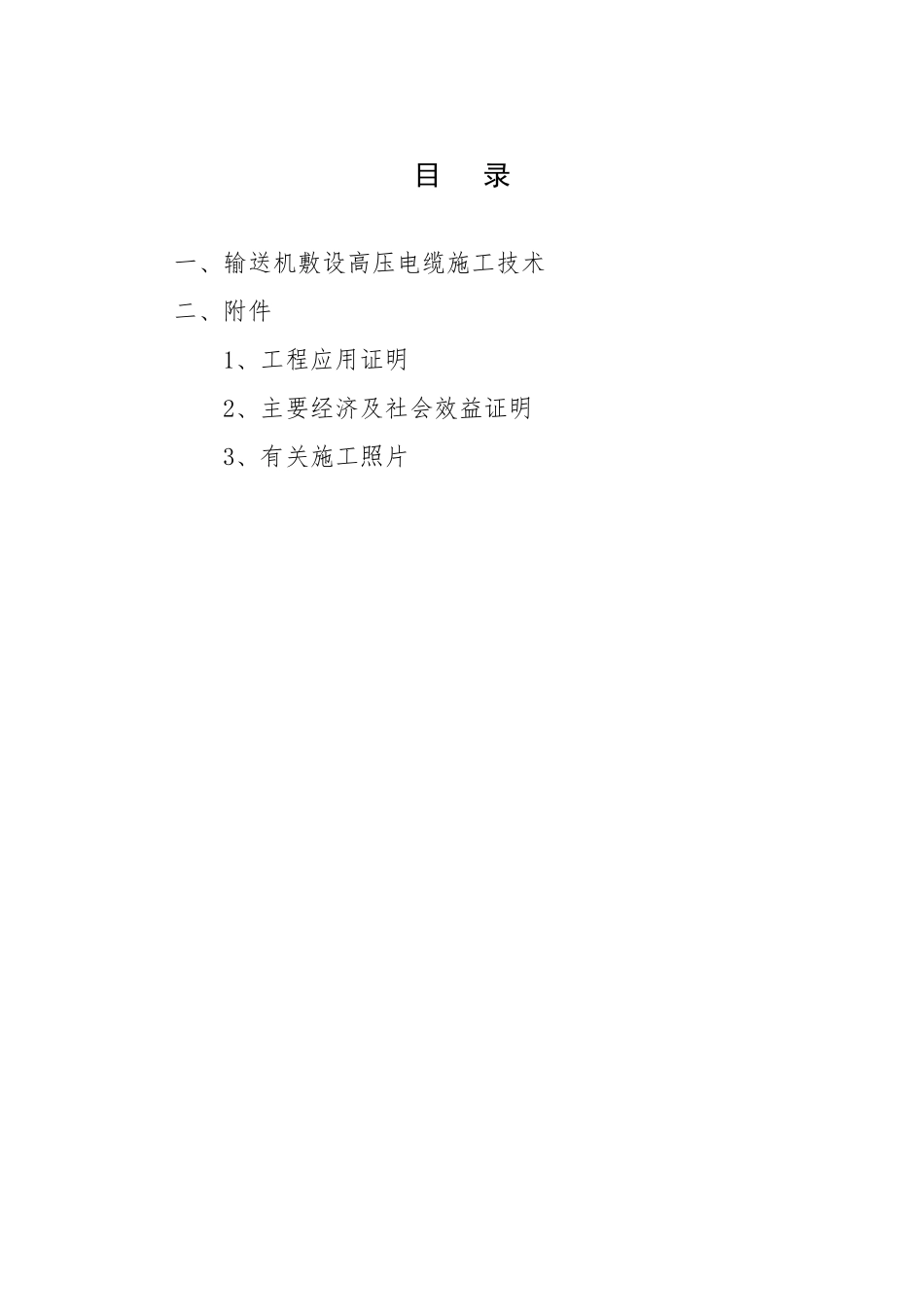

2011 年度总公司工法关键技术评审材料 输送机敷设高压电缆 施工关键技术 中铁十七局集团电气化工程有限公司 二○一一年十一月 目 录 一、输送机敷设高压电缆施工技术 二、附件 1、工程应用证明 2、主要经济及社会效益证明 3、有关施工照片 1 输送机敷设高压电缆施工技术 1.工程概况 汉宜铁路HYZQ-5 标三电迁改工程，全长28.8Km，位于湖北省荆州市。本标段110kV、220kV、500 kV 高等级电力线路多，施工环境复杂，交叉施工单位多。 荆州火车站高压电力线路迁改工程，线路穿越荆州火车站站前广场段。电缆线路为 110kV 与 220kV 线路混合的双回路电缆沟敷设，双回长度566 米，施工场地狭窄且弯道多，多型号多线路敷设，同时存在和其他工种交叉作业情况，利用输送机 4个工作日完成电缆敷设，电缆敷设完毕后，电缆外护套实现零破损。 2.总体施工方案 施工中，根据汉宜项目现场实际情况，结合传统人力敷设电缆的施工工艺，引入输送机敷设技术。解决了过去施工过程中电缆外护套容易破损、磨损、划伤等质量弊病；实现了电缆敷设机械化作业；降低了电缆敷设作业人员的劳动强度,提高了作业效率，大大缩短工期；并且极大地减少施工人员的投入,降低了安全事故的发生 率,大幅 度地减少了施工成本投入。 3.关 键 技术 3.1 工艺原 理 采 用电缆输送机和自 制 电缆盘 支 架 ，并对 电缆输送机设立 分 控 箱 ，分 控 箱 的控制 回路串 联 后接 主 控 箱 ，达 到 各 个输送机同步 控 制 ，由 主 控 箱 控 制 整 个电缆敷设工程中的动作控 制 ，电缆展 放 滑 轮 采 用尼 龙 轮 和钢 架 构 构 成，实现了全过程机械敷设。 3.2 工艺流 程 图 1 工艺流 程 2 3.3 特种工具 高压电缆线盘的总重量达九吨以上,因此对电缆盘支架要求坚固、重量轻、有足够的稳定性,鉴于上述要求,所以我们使用自制的电缆展放支架；电缆展放滑轮采用尼龙轮和钢架构构成，保证电缆展放时不损伤电缆外护层。如图 1： 图 2 放线架及制动装置 电缆输送机及电缆牵引机的操作人员必须经培训合格后上岗。每台电缆输送机上必须连接分控箱，分控箱的控制回路串联后接主控箱。如图2 ： 图 3 接线方式 3 电缆输送机采用在电缆沟壁上打φ16 膨胀螺栓的方式固定，每台电缆输送机必须 4 个点固定。 3.4 电缆的验收与保管 按照施工设计和订货的清单，清查电缆的规格、型号和数量是否相符。检查...
