达克罗(锌铬膜)涂覆工艺VIP免费

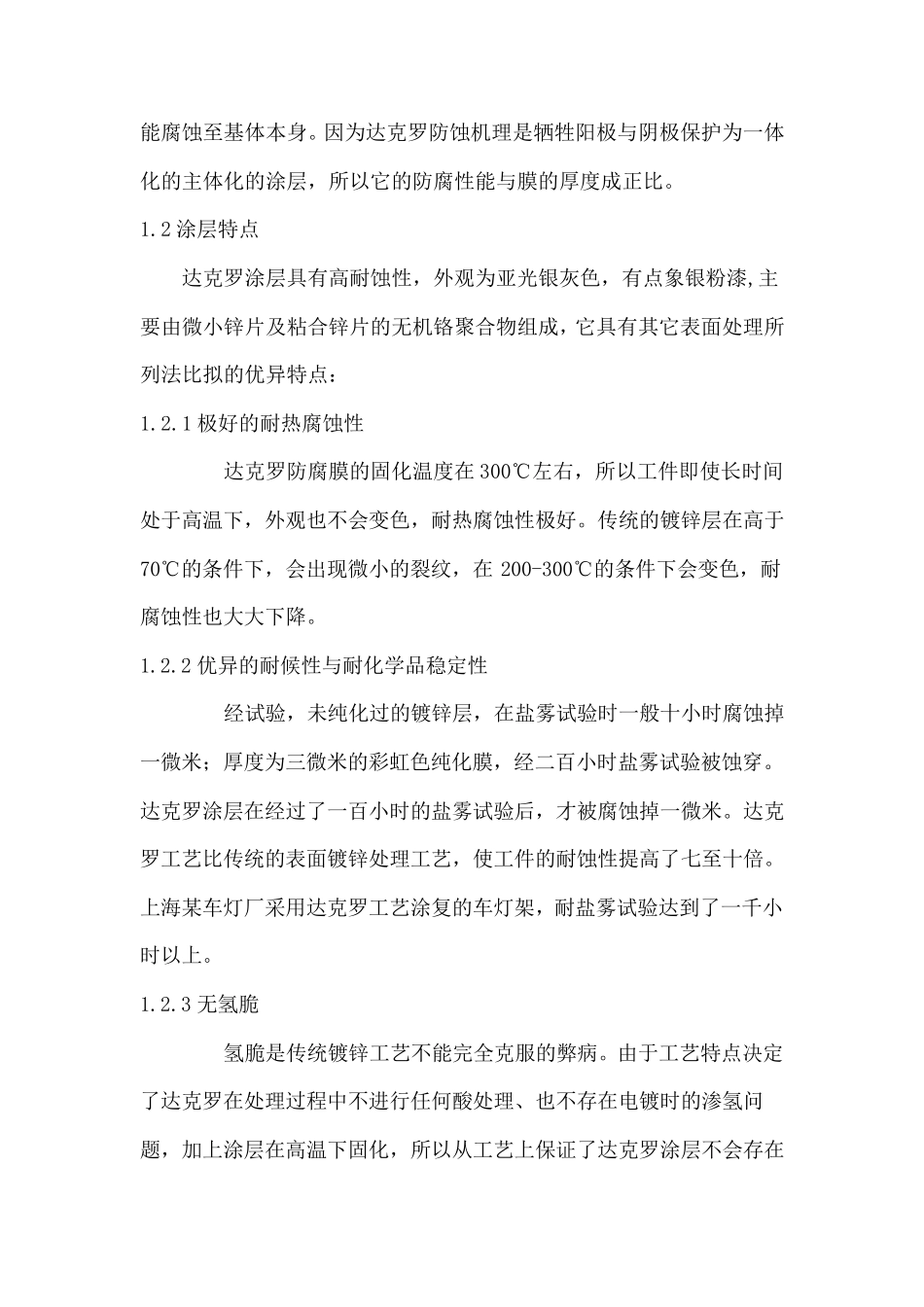

比镀锌更耐蚀的达克罗（锌铬膜）涂覆工艺达克罗涂复工艺是一种全新的表面处理技术，又称达克乐、达克锈、锌铬膜、达克曼等。70年代初期由美国人发明,1976年前后转给了美国的M.C.II公司、法国的DACRAL公司和日本的NDS公司。随着本全球经济的发展，环境保护日益成为社会经济和贸易领域的重要组成部分。1996年原国家机械工业部将达克罗工艺列为机械工业可持续发展清洁生产重点资助的开发项目，是一种“绿色电镀”。在工业发达国家，达克罗金属表面防腐蚀技术已作为替代污染严重的电镀锌、热浸镀锌、电镀镉、锌基合金镀层、磷化等多种传统工艺的防腐蚀处理工艺，这是一种从根本上减少环境污染的新工艺。1.达克罗防腐涂层的特点1.1防腐机理达克罗涂层，外观为亚光银灰色，由极细的片状金属锌、铝及铬酸盐等成分构成。工件在经过了除油、抛丸处理后，浸涂达克罗液。达克罗液是一种水基处理液，金属件在水基处理液中浸涂或喷刷后，然后进炉固化，经 300℃左右烘烤成膜，而形成锌、铝、铬无机涂层。固化时，涂膜中的水份、有机类（纤维素）物质等挥发份在挥发的同时，依靠达克罗母液中的高价铬盐的氧化性，使电极电位负值较大的单质锌片、铝片浆与铁基体后应，形成 Fe、Zn、Al的铬盐化合物。由于膜层是与基体直接后应获得的，所以该防腐层极为致密，（用镀锌或浸锌方法获得的防腐层无法与之相比）该涂层在腐蚀环境下，会形成无数个原电池，即先腐蚀掉电位较负的Al、Zn盐类，直到它们被消耗后才有可能腐蚀至基体本身。因为达克罗防蚀机理是牺牲阳极与阴极保护为一体化的主体化的涂层，所以它的防腐性能与膜的厚度成正比。1.2 涂层特点达克罗涂层具有高耐蚀性，外观为亚光银灰色，有点象银粉漆,主要由微小锌片及粘合锌片的无机铬聚合物组成，它具有其它表面处理所列法比拟的优异特点：1.2.1 极好的耐热腐蚀性达克罗防腐膜的固化温度在300℃左右，所以工件即使长时间处于高温下，外观也不会变色，耐热腐蚀性极好。传统的镀锌层在高于70℃的条件下，会出现微小的裂纹，在200-300℃的条件下会变色，耐腐蚀性也大大下降。1.2.2 优异的耐候性与耐化学品稳定性经试验，未纯化过的镀锌层，在盐雾试验时一般十小时腐蚀掉一微米；厚度为三微米的彩虹色纯化膜，经二百小时盐雾试验被蚀穿。达克罗涂层在经过了一百小时的盐雾试验后，才被腐蚀掉一微米。达克罗工艺比传统的表面镀锌处理工艺，使工件的耐蚀性提高了七至十倍。上海某车灯厂采用达克罗工艺涂复的车灯架...
