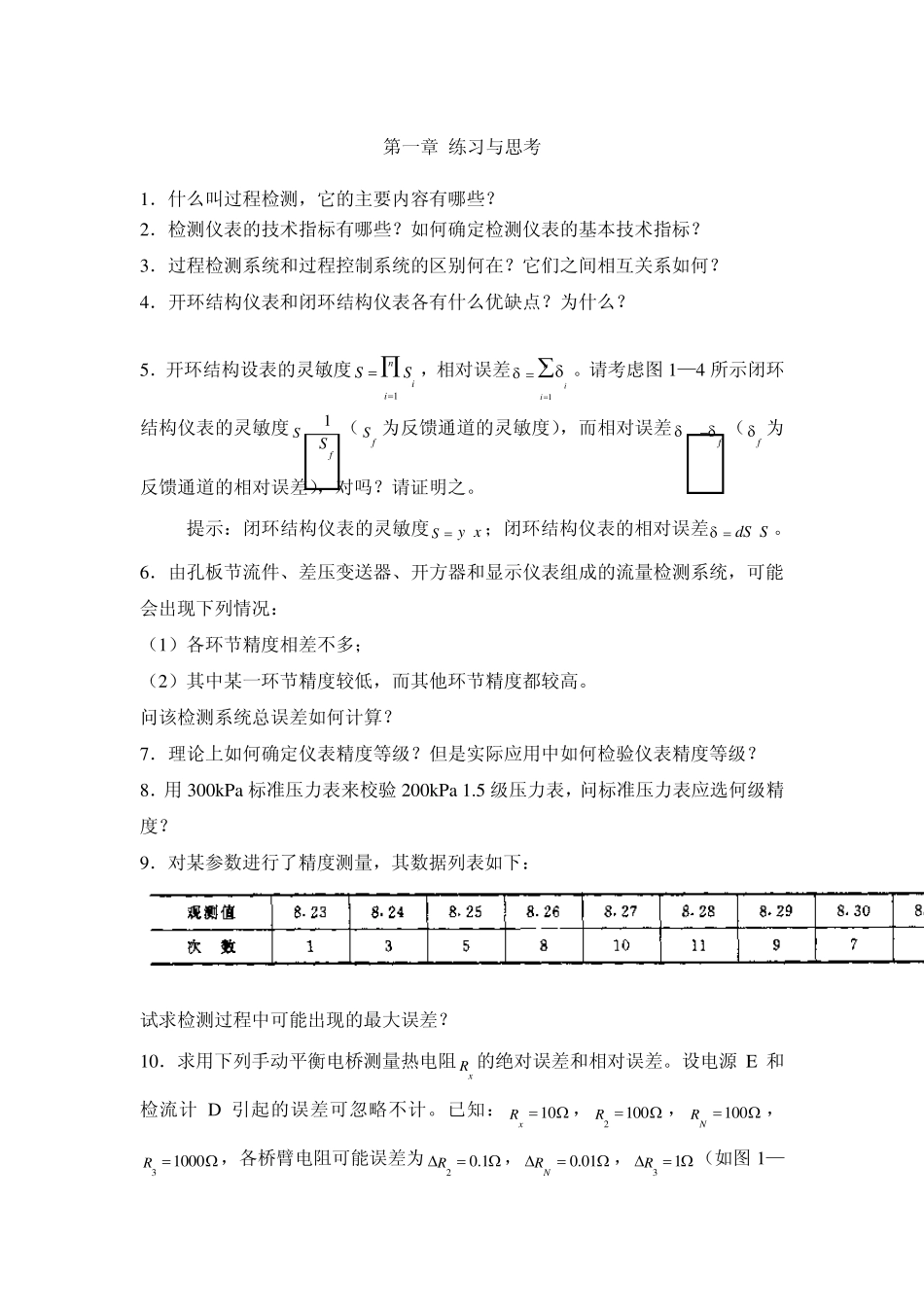

第一章 练习与思考 1．什么叫过程检测，它的主要内容有哪些？ 2．检测仪表的技术指标有哪些？如何确定检测仪表的基本技术指标？ 3．过程检测系统和过程控制系统的区别何在？它们之间相互关系如何？ 4．开环结构仪表和闭环结构仪表各有什么优缺点？为什么？ 5．开环结构设表的灵敏度1niiSS，相对误差1nii 。请考虑图1—4 所示闭环结构仪表的灵敏度1fSS （fS 为反馈通道的灵敏度），而相对误差f（f 为反馈通道的相对误差），对吗？请证明之。 提示：闭环结构仪表的灵敏度Sy x；闭环结构仪表的相对误差dS S 。 6．由孔板节流件、差压变送器、开方器和显示仪表组成的流量检测系统，可能会出现下列情况： （1）各环节精度相差不多； （2）其中某一环节精度较低，而其他环节精度都较高。 问该检测系统总误差如何计算？ 7．理论上如何确定仪表精度等级？但是实际应用中如何检验仪表精度等级？ 8．用 300kPa 标准压力表来校验 200kPa 1.5 级压力表，问标准压力表应选何级精度？ 9．对某参数进行了精度测量，其数据列表如下： 试求检测过程中可能出现的最大误差？ 10．求用下列手动平衡电桥测量热电阻xR 的绝对误差和相对误差。设电源 E 和检流计 D 引起的误差可忽略不计。已知：10xR  ，2100R  ，100NR ，31000R ，各桥臂电阻可能误差为20.1R ，0.01NR ，31R  （如图1—23 所示）。 11．某测量仪表中的分压器有五挡。总电阻R 要求能精确地保持11111，且其相对误差小于0.01％，问各电阻的误差如何分配？图中各电阻值如下：110000R  ，21000R  ，3100R  ，410R  ，51R   （如图1—24 所示）。 12．贮罐内液体质量的检测，常采用测量贮罐内液面高度 h，然后乘以贮罐截面积 A，再乘以液体密度  ，就可求得贮罐内液体质量储量，即 MhA。但采用该法测量M 时，随着环境温度的变化，液体密度  也将随着变化，这就需要不断校正，否则将产生系统误差。试设计一种检测方法，可自动消除（补偿）该系统误差。 第二章 练习与思考 1．什么叫温标？什么叫国际实用温标？请简要说明 ITS-90 的主要内容。 2．试比较热电偶测温与热电阻测温有什么不同（可以从原理、系统组成和应用场合三方面来考虑）？ 3．用测温件热电偶或热电阻构成测温仪表（系统）测量温度时，应各自注意哪些问题？ 4．如图...
