混凝土外加剂合成与复配技术详解VIP专享VIP免费

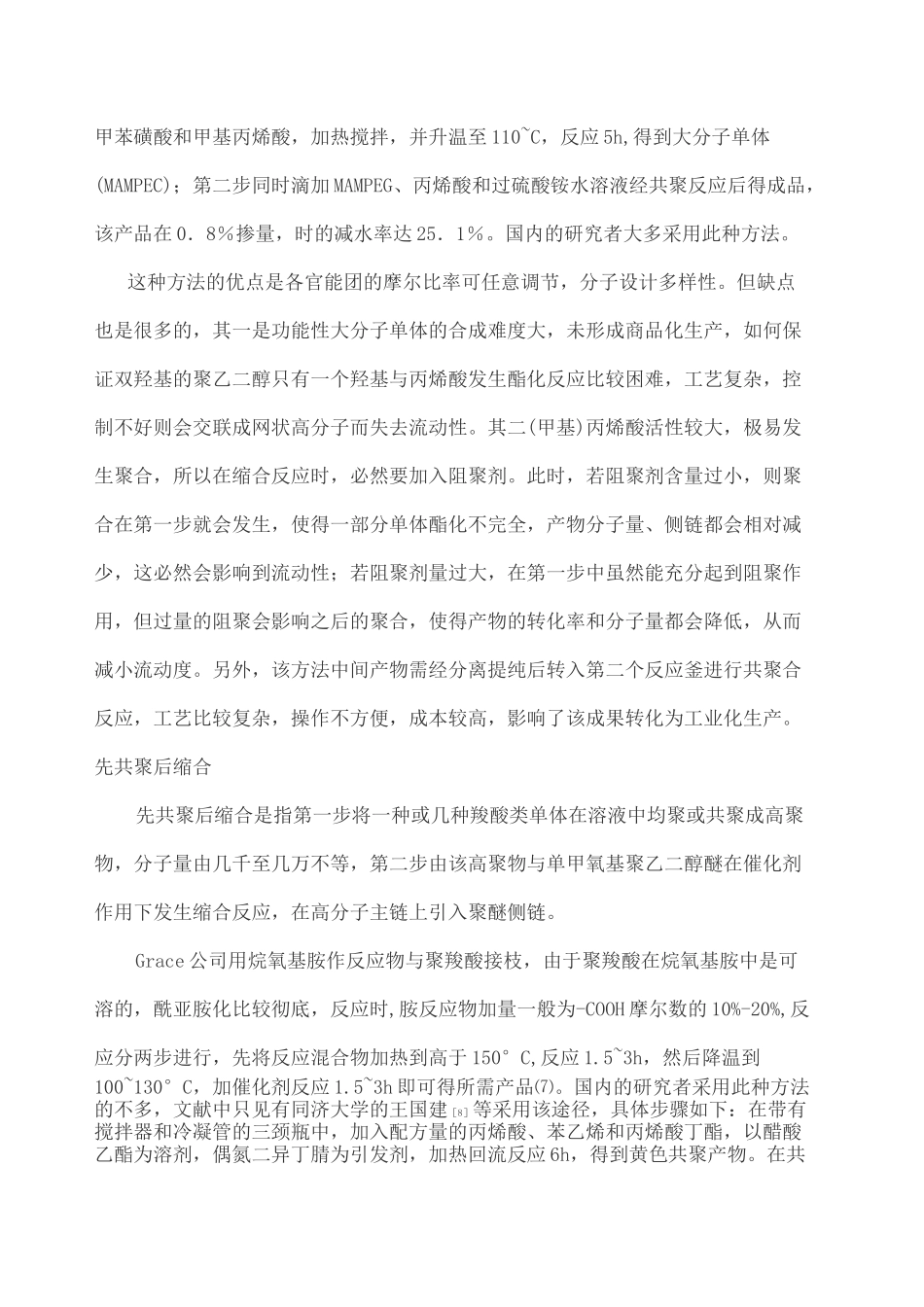

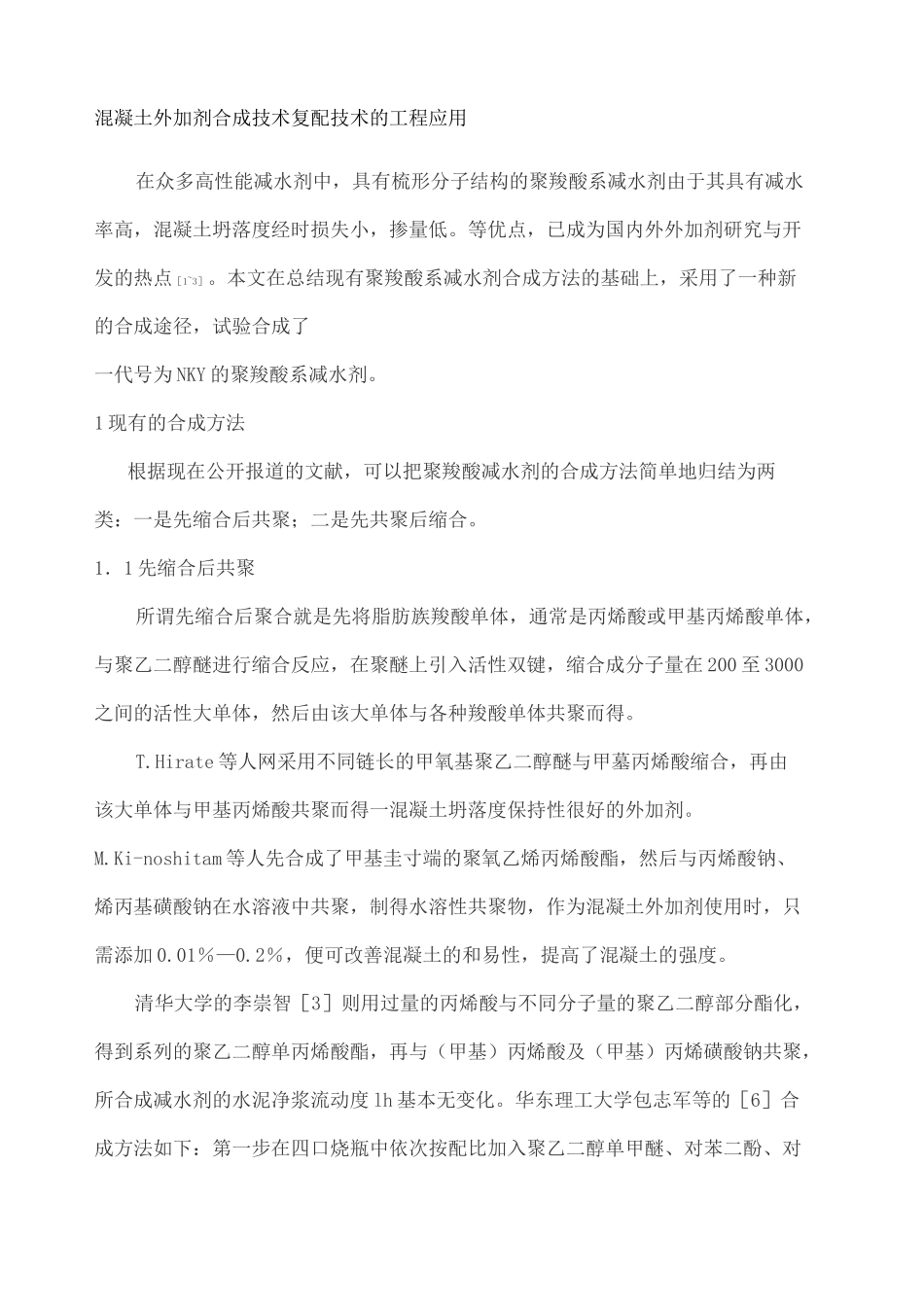

混凝土外加剂合成技术复配技术的工程应用在众多高性能减水剂中，具有梳形分子结构的聚羧酸系减水剂由于其具有减水率高，混凝土坍落度经时损失小，掺量低。等优点，已成为国内外外加剂研究与开发的热点［1~3］。本文在总结现有聚羧酸系减水剂合成方法的基础上，采用了一种新的合成途径，试验合成了一代号为 NKY 的聚羧酸系减水剂。1 现有的合成方法根据现在公开报道的文献，可以把聚羧酸减水剂的合成方法简单地归结为两类：一是先缩合后共聚；二是先共聚后缩合。1．1 先缩合后共聚所谓先缩合后聚合就是先将脂肪族羧酸单体，通常是丙烯酸或甲基丙烯酸单体，与聚乙二醇醚进行缩合反应，在聚醚上引入活性双键，缩合成分子量在 200 至 3000之间的活性大单体，然后由该大单体与各种羧酸单体共聚而得。T.Hirate 等人网采用不同链长的甲氧基聚乙二醇醚与甲墓丙烯酸缩合，再由该大单体与甲基丙烯酸共聚而得一混凝土坍落度保持性很好的外加剂。M.Ki-noshitam 等人先合成了甲基圭寸端的聚氧乙烯丙烯酸酯，然后与丙烯酸钠、烯丙基磺酸钠在水溶液中共聚，制得水溶性共聚物，作为混凝土外加剂使用时，只需添加 0.01％—0.2％，便可改善混凝土的和易性，提高了混凝土的强度。清华大学的李崇智［3］则用过量的丙烯酸与不同分子量的聚乙二醇部分酯化，得到系列的聚乙二醇单丙烯酸酯，再与（甲基）丙烯酸及（甲基）丙烯磺酸钠共聚，所合成减水剂的水泥净浆流动度 lh 基本无变化。华东理工大学包志军等的［6］合成方法如下：第一步在四口烧瓶中依次按配比加入聚乙二醇单甲醚、对苯二酚、对甲苯磺酸和甲基丙烯酸，加热搅拌，并升温至 110~C，反应 5h,得到大分子单体(MAMPEC)；第二步同时滴加 MAMPEG、丙烯酸和过硫酸铵水溶液经共聚反应后得成品，该产品在 0．8％掺量，时的减水率达 25．1％。国内的研究者大多采用此种方法。这种方法的优点是各官能团的摩尔比率可任意调节，分子设计多样性。但缺点也是很多的，其一是功能性大分子单体的合成难度大，未形成商品化生产，如何保证双羟基的聚乙二醇只有一个羟基与丙烯酸发生酯化反应比较困难，工艺复杂，控制不好则会交联成网状高分子而失去流动性。其二(甲基)丙烯酸活性较大，极易发生聚合，所以在缩合反应时，必然要加入阻聚剂。此时，若阻聚剂含量过小，则聚合在第一步就会发生，使得一部分单体酯化不完全，产物分子量、侧链都会相对减少，这必然会影响到流动性；若阻聚剂量过大，在第一步中虽然能充分...
