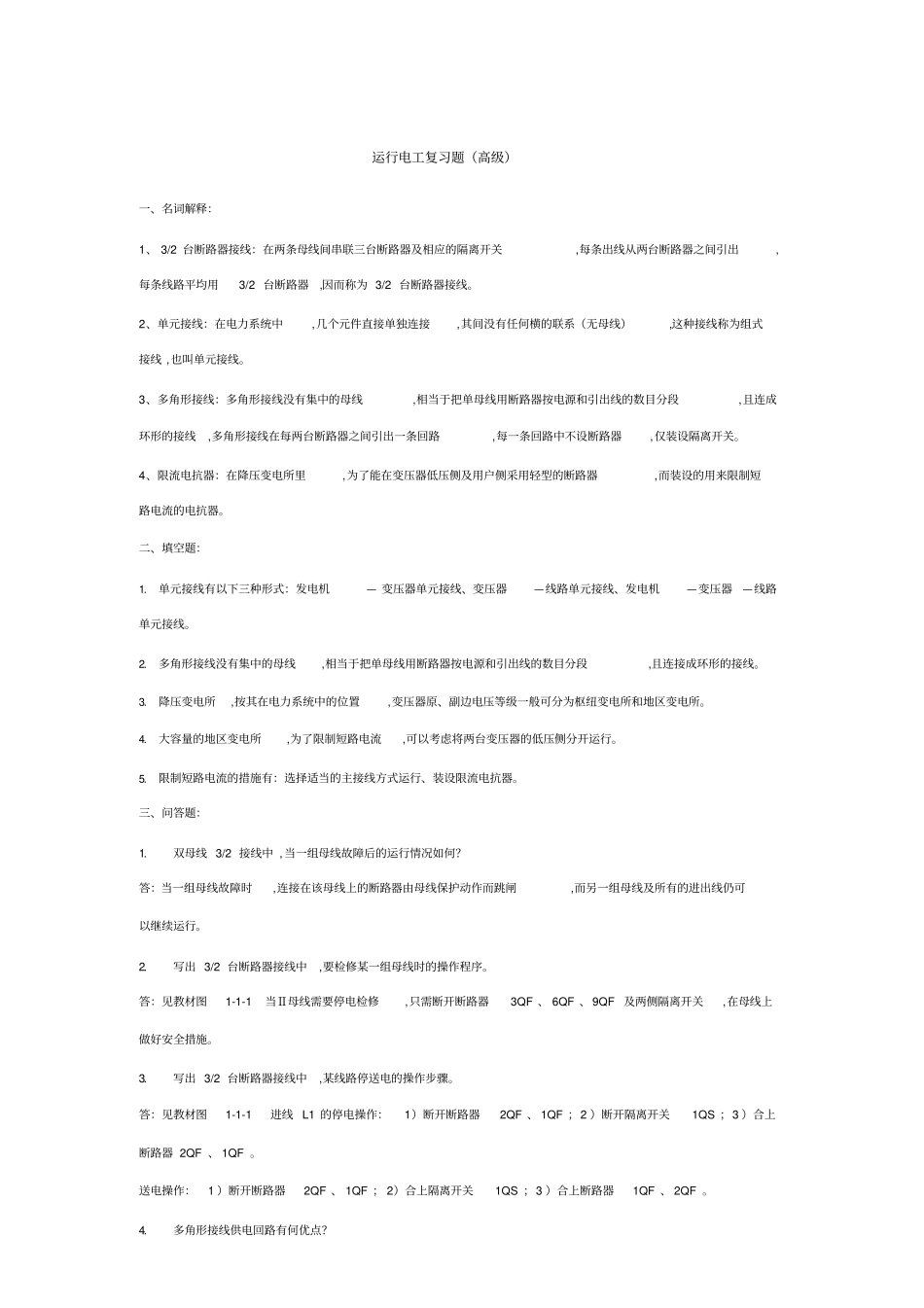

运行电工复习题（高级）一、名词解释：1、 3/2 台断路器接线：在两条母线间串联三台断路器及相应的隔离开关,每条出线从两台断路器之间引出, 每条线路平均用3/2 台断路器,因而称为 3/2 台断路器接线。2、单元接线：在电力系统中, 几个元件直接单独连接,其间没有任何横的联系（无母线）,这种接线称为组式接线 ,也叫单元接线。3、多角形接线：多角形接线没有集中的母线,相当于把单母线用断路器按电源和引出线的数目分段, 且连成环形的接线,多角形接线在每两台断路器之间引出一条回路,每一条回路中不设断路器, 仅装设隔离开关。4、限流电抗器：在降压变电所里,为了能在变压器低压侧及用户侧采用轻型的断路器,而装设的用来限制短路电流的电抗器。二、填空题：1.单元接线有以下三种形式：发电机— 变压器单元接线、变压器—线路单元接线、发电机—变压器—线路单元接线。2.多角形接线没有集中的母线,相当于把单母线用断路器按电源和引出线的数目分段,且连接成环形的接线。3.降压变电所,按其在电力系统中的位置,变压器原、副边电压等级一般可分为枢纽变电所和地区变电所。4.大容量的地区变电所,为了限制短路电流,可以考虑将两台变压器的低压侧分开运行。5.限制短路电流的措施有：选择适当的主接线方式运行、装设限流电抗器。三、问答题：1.双母线 3/2 接线中 , 当一组母线故障后的运行情况如何？答：当一组母线故障时,连接在该母线上的断路器由母线保护动作而跳闸,而另一组母线及所有的进出线仍可以继续运行。2.写出 3/2 台断路器接线中,要检修某一组母线时的操作程序。答：见教材图1-1-1 当Ⅱ母线需要停电检修,只需断开断路器3QF 、 6QF 、 9QF 及两侧隔离开关,在母线上做好安全措施。3.写出 3/2 台断路器接线中,某线路停送电的操作步骤。答：见教材图1-1-1 进线 L1 的停电操作：1）断开断路器2QF 、 1QF ；2 ）断开隔离开关1QS ；3 ）合上断路器 2QF 、 1QF 。送电操作：1 ）断开断路器2QF 、 1QF ； 2）合上隔离开关1QS ；3 ）合上断路器1QF 、 2QF 。4.多角形接线供电回路有何优点？答： 1）投资省,平均每回路只需装设一台断路器；2）检修任一台断路器,全部电源和出线仍可以继续正常运行； 3）所有隔离开关,只用于检修时隔离电源,不作操作用,易于实现自动化和遥控。4）运行接成闭环形, 可靠性和灵活性较高；5）占地面积小。5.多角形接线供电回路有何缺点？答： 1）任一台断路器检修,都成开环运行...
