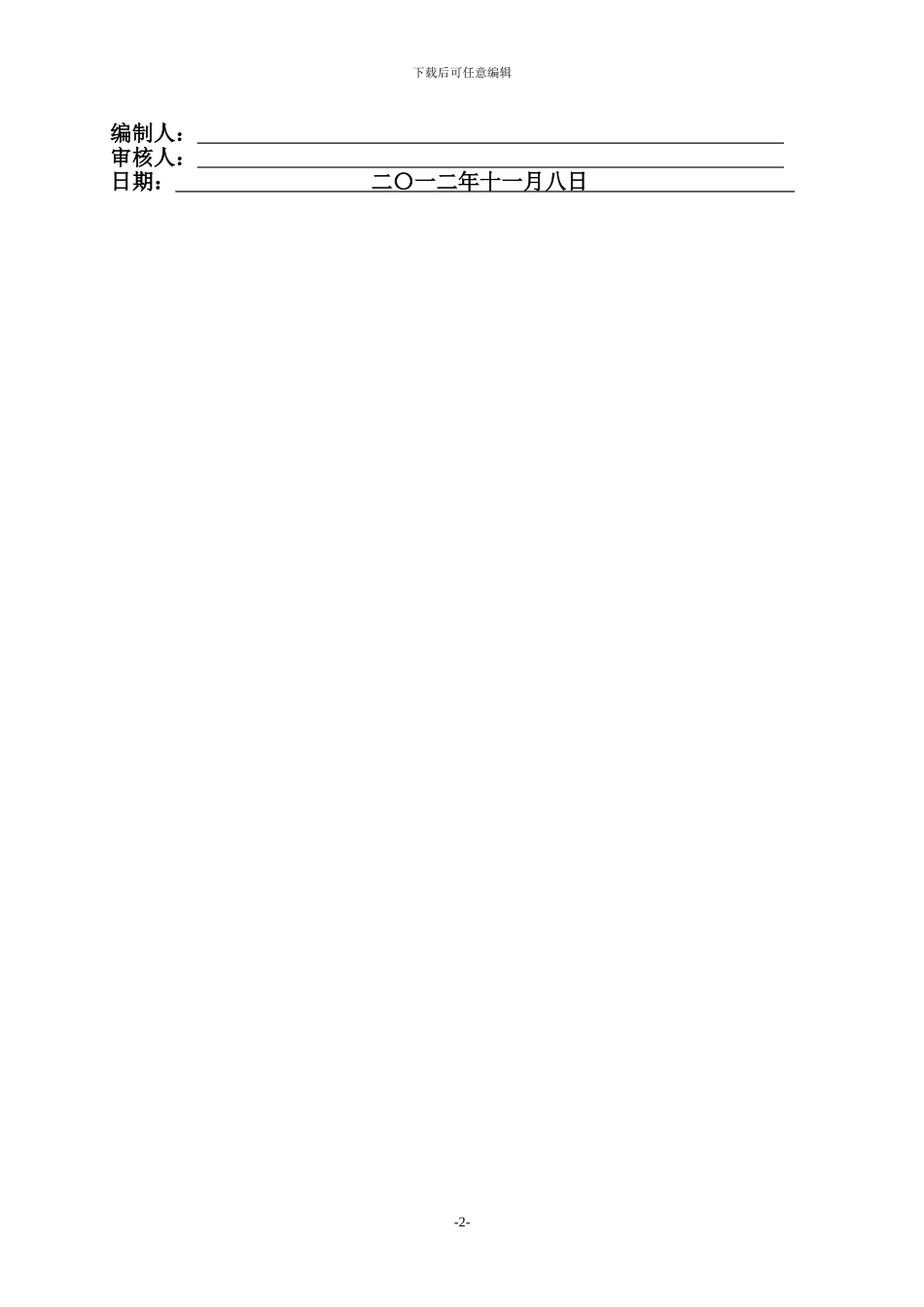

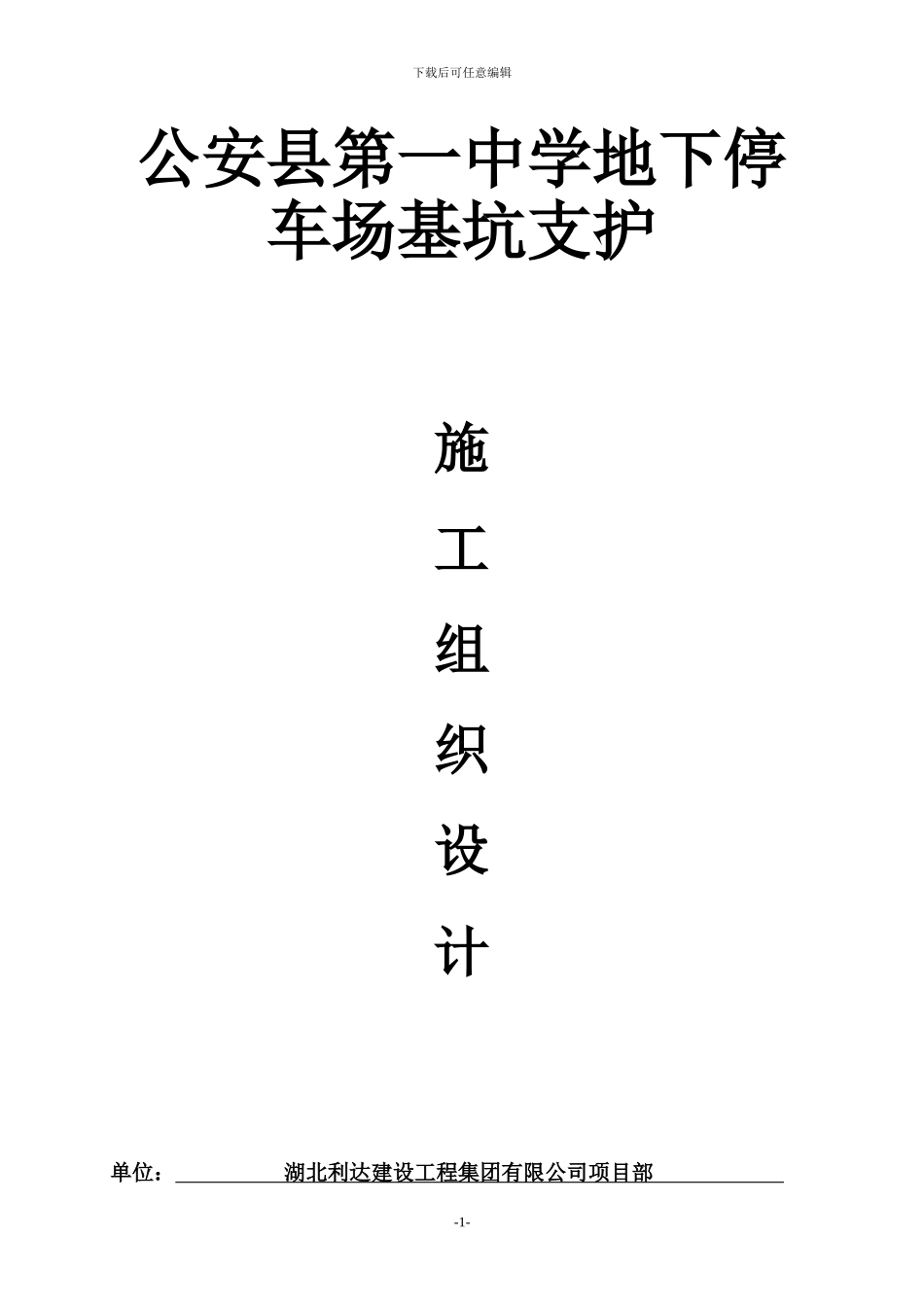

下载后可任意编辑公安县第一中学地下停车场基坑支护 施工组织设计单位： 湖北利达建设工程集团有限公司项目部 -1-下载后可任意编辑编制人： 审核人： 日期： 二〇一二年十一月八日 -2-下载后可任意编辑公安县第一中学地下停车场基坑支护 施 工 组 织 设 计（方案） §1. 工程概况 §1.1 概况 公安县第一中学地处孱陵大道与阧瓦路交接处，该地下停车场处于校区的东北侧，场地已回填平整。根据有关资料，设计±0.00=35.90m，自然地面标高平均约为 35.15m ，基坑开挖深度为自然地坪下±0.00 以下 5.50m，因此基坑开挖深度约为4.75m 。南北长度约 111.60m，东西长度约 53.40m ，基坑开挖面积约5639.04m2。本施工组织设计仅考虑基坑喷锚支护方案。 §1.2 基坑周边环境 拟建场地临近孱陵大道，场地内全部为空地，具备施工的基本条件。本基坑周边环境描述如下： 基坑东侧：J 轴线平行于孱陵大道，距建筑红线和围墙较远。 基坑南侧：17 轴线临近校区中心大道。 基坑西侧：A 轴线距离基坑西边校区道路仅有 5.0m，道路宽 6m，且道路外侧为校区主排水管网。 施工完成后，主排水管需要重新铺设。基坑北侧：1 轴线临近阧瓦路。 地下管线：西侧和南侧靠公路有污水管。部分污水管损坏后重新铺设。 根据该基坑周边环境情况、场地地质条件结合基坑开挖深度，依据湖北省地方标准《基坑工程技术规程》DB42/159-2024 的有关规定, 该基坑重要性等级为二级。 §2 场区岩土工程地质条件 §2.1 地形地貌 拟建场地位于在建的新一中校区，场区内地势平坦, 基坑周边现有地面标高为 35.00m～ 35.30m，地貌单元属长江Ⅰ级阶地后缘。§2.2 工程地质条件 根据该建场岩土工程勘察报告，基坑所在场地地层自上而上为：(1) 、素填土：全场区分布，层厚 0.5m～0.7m。(2-1)、粉质粘土：全场区分布，层厚 1.0m～3.5m。 (2-2)、粉质粘土夹淤泥质粘土 ：全场区分布，层厚 2.4m～7.3m。 (2-3)、粉质粘土：全场区分布，层厚 0.4m～4.5m。(3-1)、粘土：全场区分布，层厚 4.4m～11.9m。(3-1)、细砂：全场区分布，层厚 5.1m～16.8m。岩土层空间分布详见该项目岩土工程勘察报告。 §2.3 水文地质条件 场区地下水按赋存条件及含水层性质分为上层滞水和孔隙承压水两种类型。上层滞水主要赋存于上部(1) 层杂填土中，主要受大气降水和生产、生活污水补给，水量变化大，渗透以垂直运动为主，主要排泄方式为蒸发，浅层地下水与降雨...
