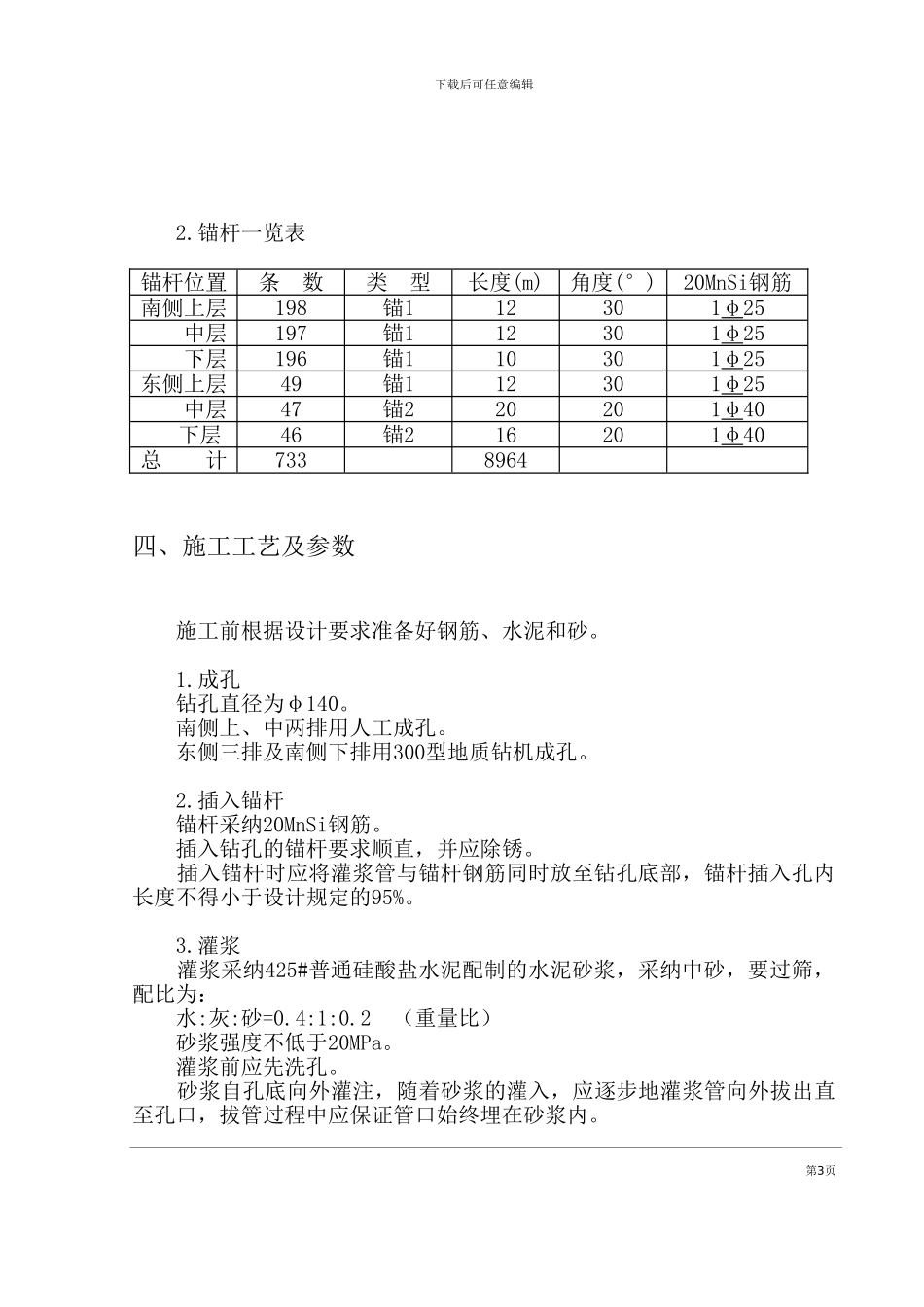

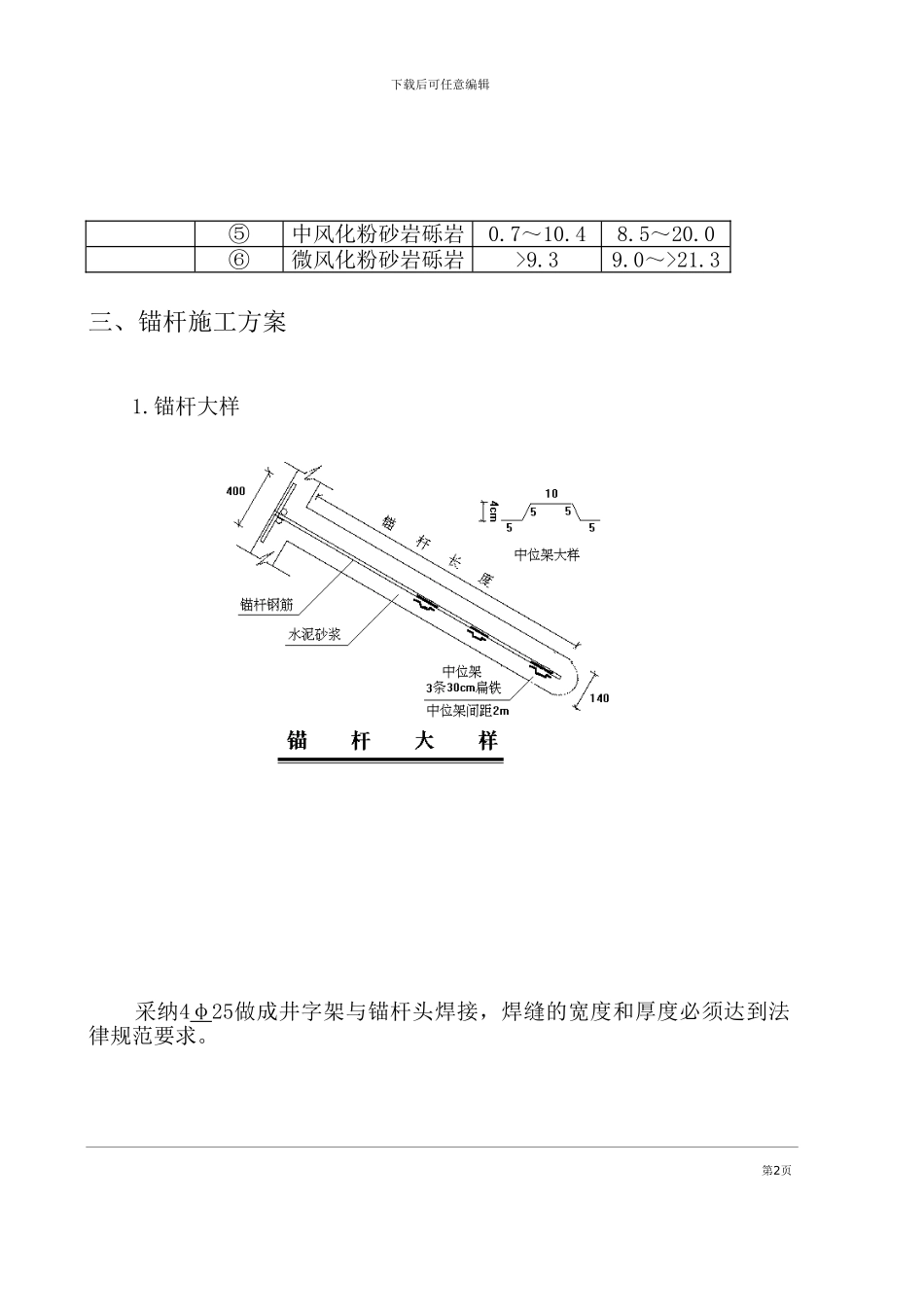

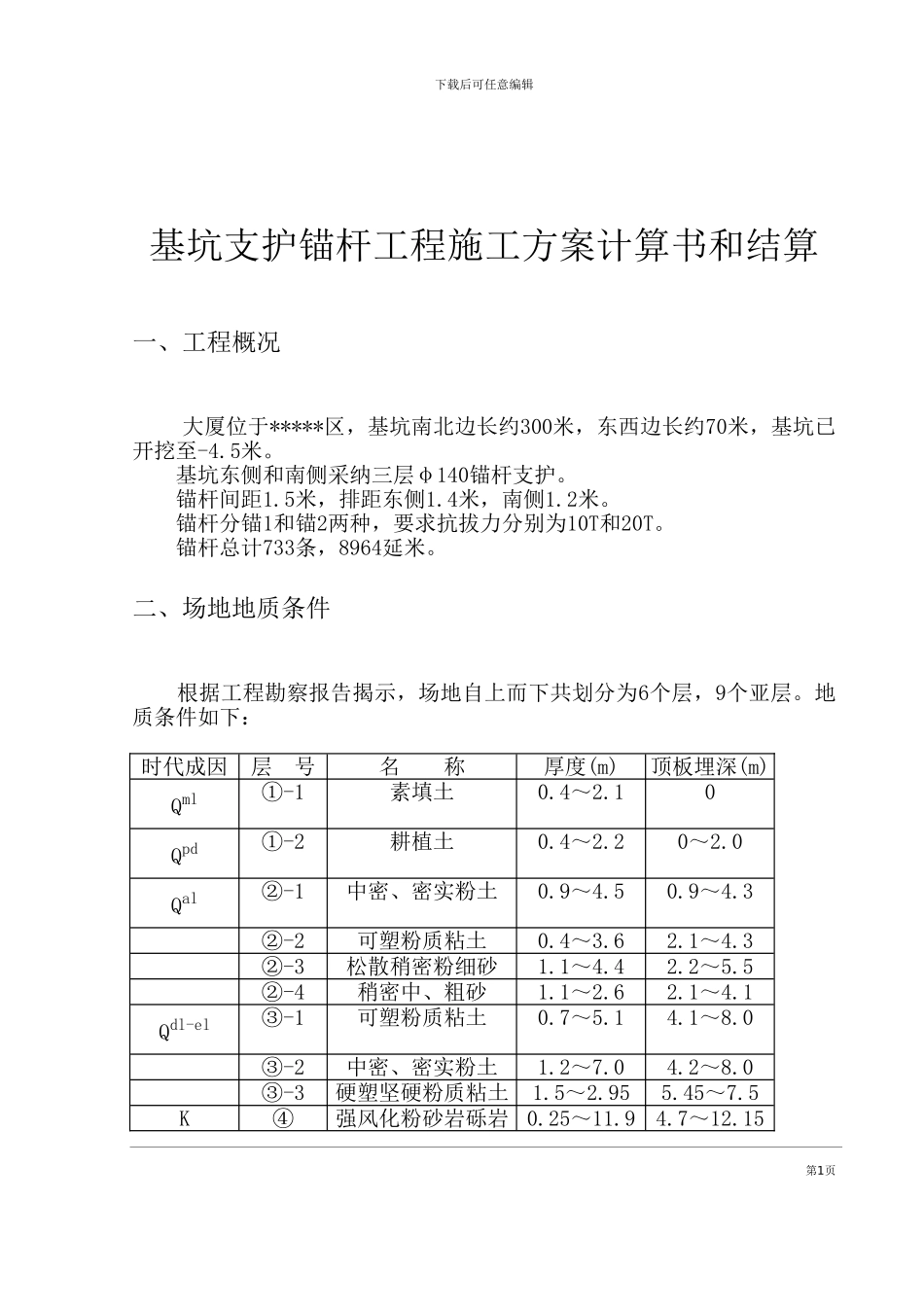

下载后可任意编辑基坑支护锚杆工程施工方案计算书和结算一、工程概况 大厦位于*****区，基坑南北边长约300米，东西边长约70米，基坑已开挖至-4.5米。 基坑东侧和南侧采纳三层φ140锚杆支护。 锚杆间距1.5米，排距东侧1.4米，南侧1.2米。 锚杆分锚1和锚2两种，要求抗拔力分别为10T和20T。 锚杆总计733条，8964延米。二、场地地质条件 根据工程勘察报告揭示，场地自上而下共划分为6个层，9个亚层。地质条件如下：时代成因层 号名 称厚度(m)顶板埋深(m)Qml①-1素填土0.4～2.10Qpd①-2耕植土0.4～2.20～2.0Qal②-1中密、密实粉土0.9～4.50.9～4.3②-2可塑粉质粘土0.4～3.62.1～4.3②-3松散稍密粉细砂1.1～4.42.2～5.5②-4稍密中、粗砂1.1～2.62.1～4.1Qdl-el③-1可塑粉质粘土0.7～5.14.1～8.0③-2中密、密实粉土1.2～7.04.2～8.0③-3硬塑坚硬粉质粘土1.5～2.955.45～7.5K④强风化粉砂岩砾岩0.25～11.94.7～12.15第1页下载后可任意编辑⑤中风化粉砂岩砾岩0.7～10.48.5～20.0⑥微风化粉砂岩砾岩>9.39.0～>21.3三、锚杆施工方案 1.锚杆大样 采纳4φ25做成井字架与锚杆头焊接，焊缝的宽度和厚度必须达到法律规范要求。第2页下载后可任意编辑 2.锚杆一览表锚杆位置条 数类 型长度(m)角度(°)20MnSi钢筋南侧上层198锚112301φ25 中层197锚112301φ25 下层196锚110301φ25东侧上层49锚112301φ25 中层47锚220201φ40 下层46锚216201φ40总 计 7338964四、施工工艺及参数 施工前根据设计要求准备好钢筋、水泥和砂。 1.成孔 钻孔直径为φ140。 南侧上、中两排用人工成孔。 东侧三排及南侧下排用300型地质钻机成孔。 2.插入锚杆 锚杆采纳20MnSi钢筋。 插入钻孔的锚杆要求顺直，并应除锈。 插入锚杆时应将灌浆管与锚杆钢筋同时放至钻孔底部，锚杆插入孔内长度不得小于设计规定的95%。 3.灌浆 灌浆采纳425#普通硅酸盐水泥配制的水泥砂浆，采纳中砂，要过筛，配比为： 水:灰:砂=0.4:1:0.2 （重量比） 砂浆强度不低于20MPa。 灌浆前应先洗孔。 砂浆自孔底向外灌注，随着砂浆的灌入，应逐步地灌浆管向外拔出直至孔口，拔管过程中应保证管口始终埋在砂浆内。第3页下载后可任意编辑 五、施工设备 地质钻机6台，钢筋切断机1台，电焊机3台，砂浆搅拌机5台（2台备用），压浆泵6台（3台备用）。 施工场地布置如下图：六、施工人员安排 施工场地负责1人: 工程师 技术负责3人： 高级工程师第4页下载后可任意编辑 工程师 工程师 ...
