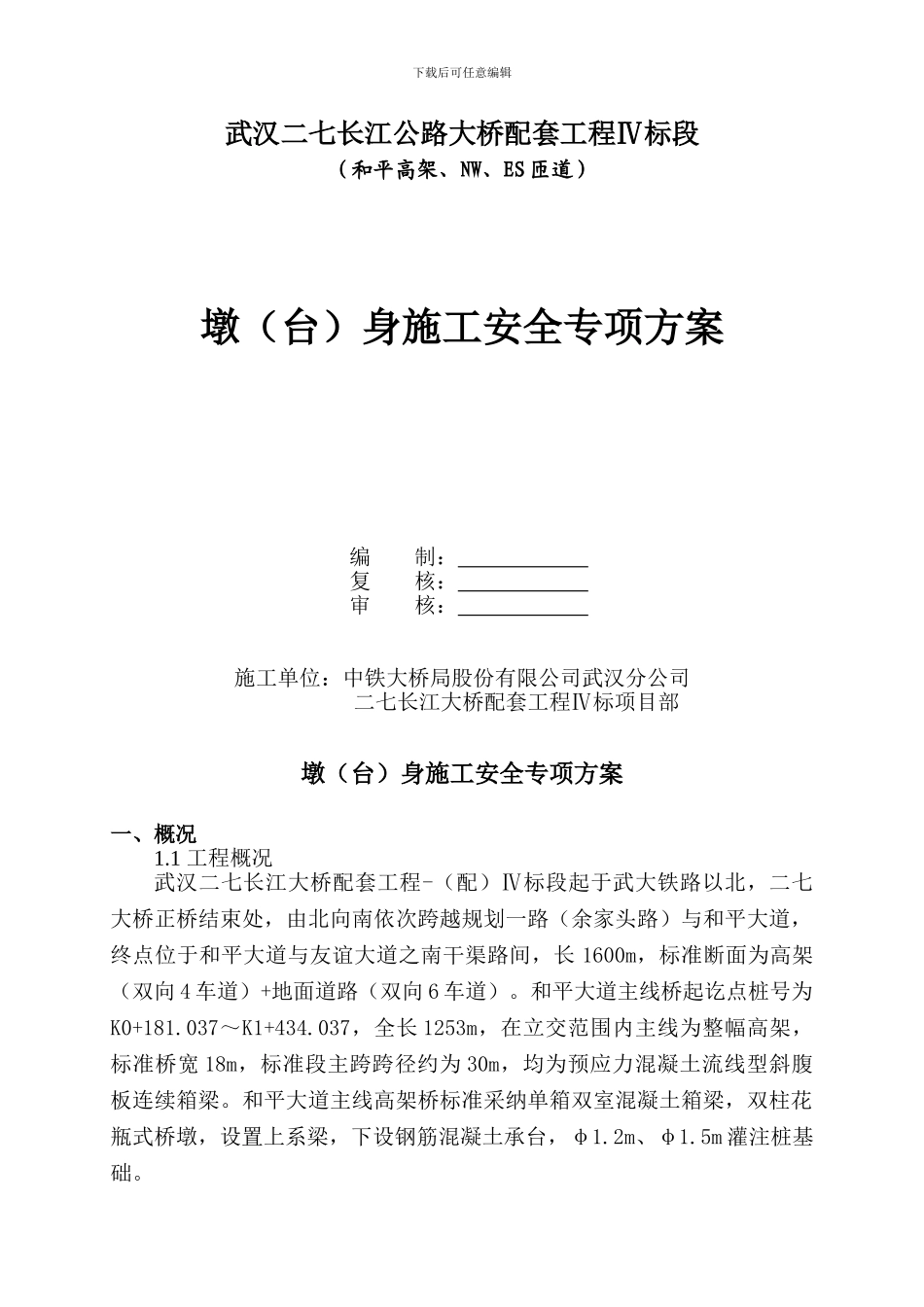

下载后可任意编辑武汉二七长江公路大桥配套工程Ⅳ标段（和平高架、NW、ES 匝道）墩（台）身施工安全专项方案编 制： 复 核： 审 核： 施工单位：中铁大桥局股份有限公司武汉分公司 二七长江大桥配套工程Ⅳ标项目部墩（台）身施工安全专项方案一、概况1
1 工程概况武汉二七长江大桥配套工程-（配）Ⅳ标段起于武大铁路以北，二七大桥正桥结束处，由北向南依次跨越规划一路（余家头路）与和平大道，终点位于和平大道与友谊大道之南干渠路间，长 1600m，标准断面为高架（双向 4 车道）+地面道路（双向 6 车道）
和平大道主线桥起讫点桩号为K0+181
037～K1+434
037，全长 1253m，在立交范围内主线为整幅高架，标准桥宽 18m，标准段主跨跨径约为 30m，均为预应力混凝土流线型斜腹板连续箱梁
和平大道主线高架桥标准采纳单箱双室混凝土箱梁，双柱花瓶式桥墩，设置上系梁，下设钢筋混凝土承台，φ1
5m 灌注桩基础

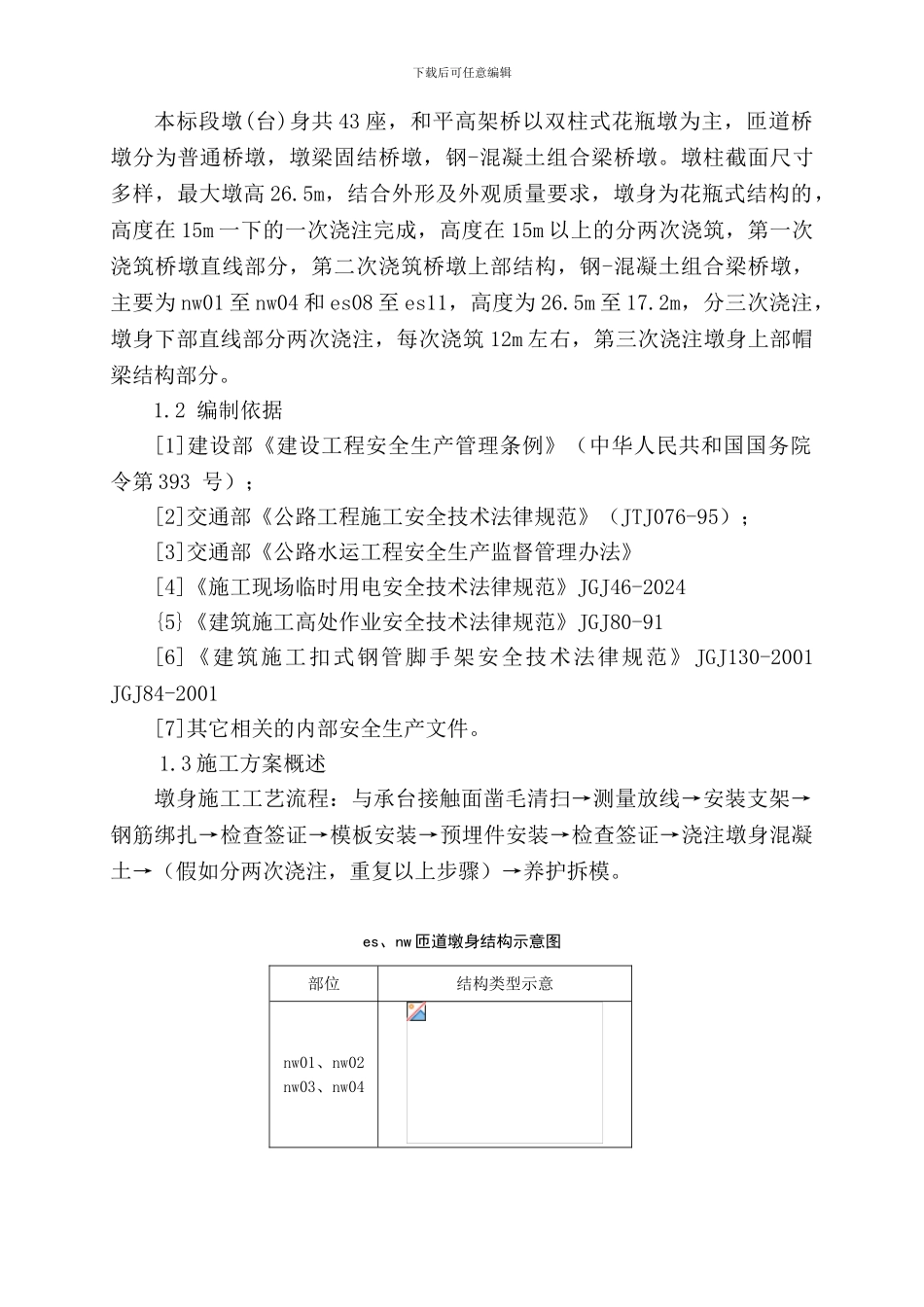

下载后可任意编辑本标段墩(台)身共 43 座，和平高架桥以双柱式花瓶墩为主，匝道桥墩分为普通桥墩，墩梁固结桥墩，钢-混凝土组合梁桥墩
墩柱截面尺寸多样，最大墩高 26
5m，结合外形及外观质量要求，墩身为花瓶式结构的，高度在 15m 一下的一次浇注完成，高度在 15m 以上的分两次浇筑，第一次浇筑桥墩直线部分，第二次浇筑桥墩上部结构，钢-混凝土组合梁桥墩，主要为 nw01 至 nw04 和 es08 至 es11，高度为 26
5m 至 17
2m，分三次浇注，墩身下部直线部分两次浇注，每次浇筑 12m 左右，第三次浇注墩身上部帽梁结构部分
2 编制依据[1]建设部《建设工程安全生产管理条例》（中华人民共和国国务院令第 393 号）；[2]交通部《公路工程施工安全技术法律规范》（JTJ076-95）；[3]交通部《公路水运工程安全生产监督管理办法》[4]
