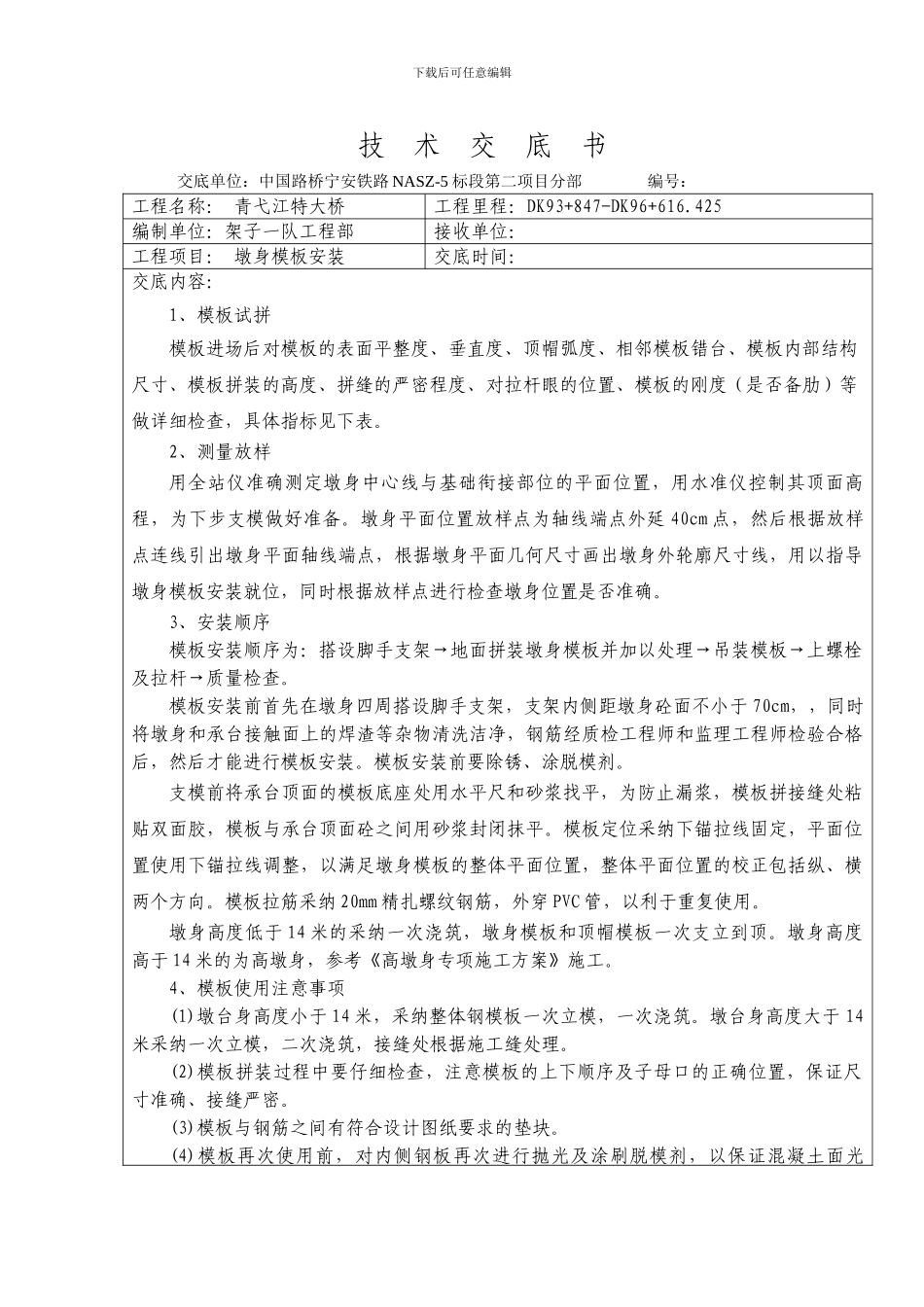

下载后可任意编辑技 术 交 底 书交底单位：中国路桥宁安铁路 NASZ-5 标段第二项目分部 编号：工程名称： 青弋江特大桥工程里程：DK93+847-DK96+616.425编制单位：架子一队工程部接收单位：工程项目： 墩身模板安装交底时间：交底内容：1、模板试拼模板进场后对模板的表面平整度、垂直度、顶帽弧度、相邻模板错台、模板内部结构尺寸、模板拼装的高度、拼缝的严密程度、对拉杆眼的位置、模板的刚度（是否备肋）等做详细检查，具体指标见下表。2、测量放样用全站仪准确测定墩身中心线与基础衔接部位的平面位置，用水准仪控制其顶面高程，为下步支模做好准备。墩身平面位置放样点为轴线端点外延 40cm 点，然后根据放样点连线引出墩身平面轴线端点，根据墩身平面几何尺寸画出墩身外轮廓尺寸线，用以指导墩身模板安装就位，同时根据放样点进行检查墩身位置是否准确。3、安装顺序模板安装顺序为：搭设脚手支架→地面拼装墩身模板并加以处理→吊装模板→上螺栓及拉杆→质量检查。模板安装前首先在墩身四周搭设脚手支架，支架内侧距墩身砼面不小于 70cm，，同时将墩身和承台接触面上的焊渣等杂物清洗洁净，钢筋经质检工程师和监理工程师检验合格后，然后才能进行模板安装。模板安装前要除锈、涂脱模剂。支模前将承台顶面的模板底座处用水平尺和砂浆找平，为防止漏浆，模板拼接缝处粘贴双面胶，模板与承台顶面砼之间用砂浆封闭抹平。模板定位采纳下锚拉线固定，平面位置使用下锚拉线调整，以满足墩身模板的整体平面位置，整体平面位置的校正包括纵、横两个方向。模板拉筋采纳 20mm 精扎螺纹钢筋，外穿 PVC 管，以利于重复使用。墩身高度低于 14 米的采纳一次浇筑，墩身模板和顶帽模板一次支立到顶。墩身高度高于 14 米的为高墩身，参考《高墩身专项施工方案》施工。4、模板使用注意事项(1)墩台身高度小于 14 米，采纳整体钢模板一次立模，一次浇筑。墩台身高度大于 14米采纳一次立模，二次浇筑，接缝处根据施工缝处理。(2)模板拼装过程中要仔细检查，注意模板的上下顺序及子母口的正确位置，保证尺寸准确、接缝严密。(3)模板与钢筋之间有符合设计图纸要求的垫块。(4)模板再次使用前，对内侧钢板再次进行抛光及涂刷脱模剂，以保证混凝土面光下载后可任意编辑滑。(5)顶帽模板预埋件孔位位置预留准确。 模板安装允许偏差表序号项目允许偏差（mm）检验方法1前后、左右距中心线尺寸±10测量检查每边不2 于 2处表面平整度31m 靠尺检查不...
