外墙保温施工组织设计方案VIP免费

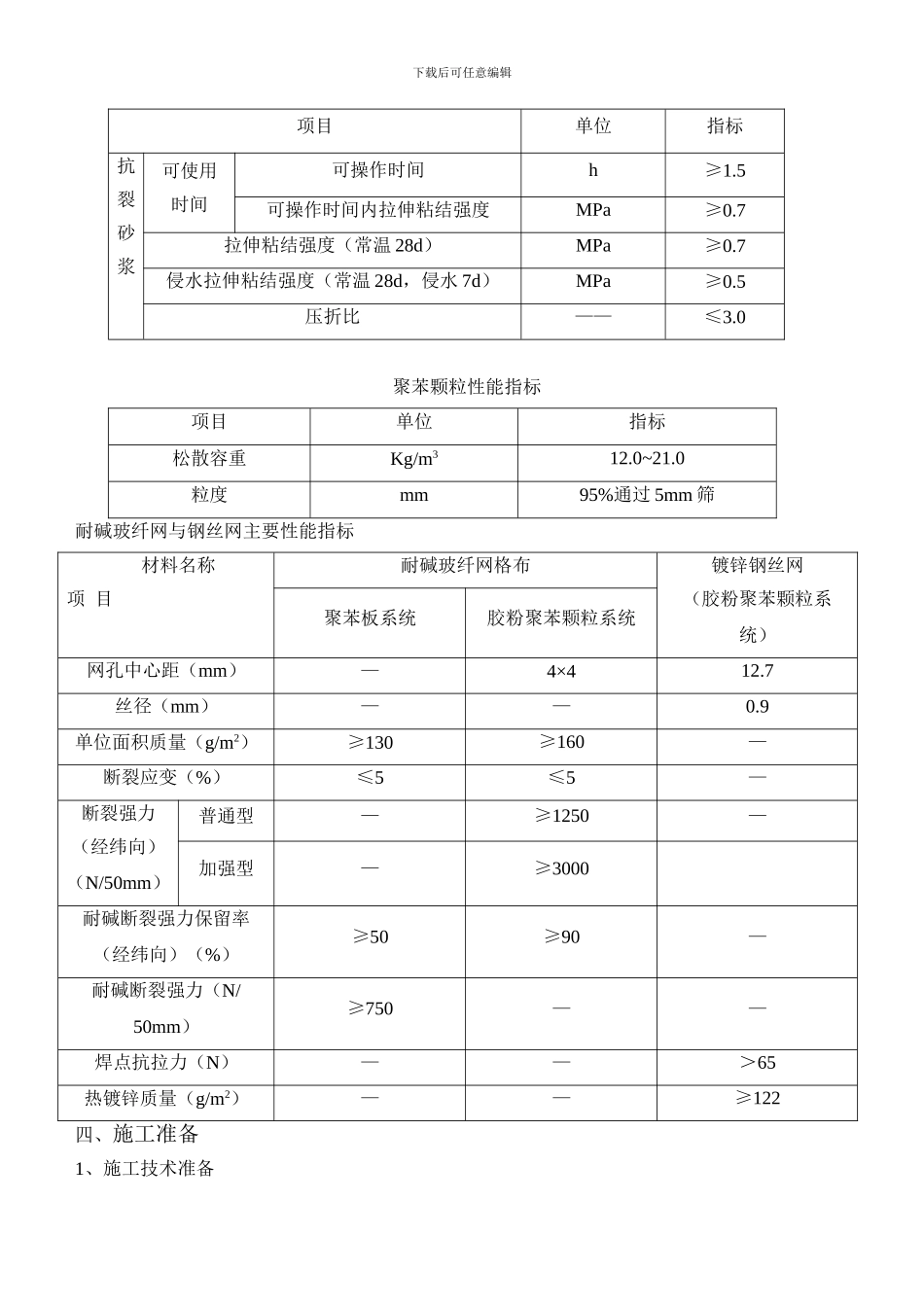

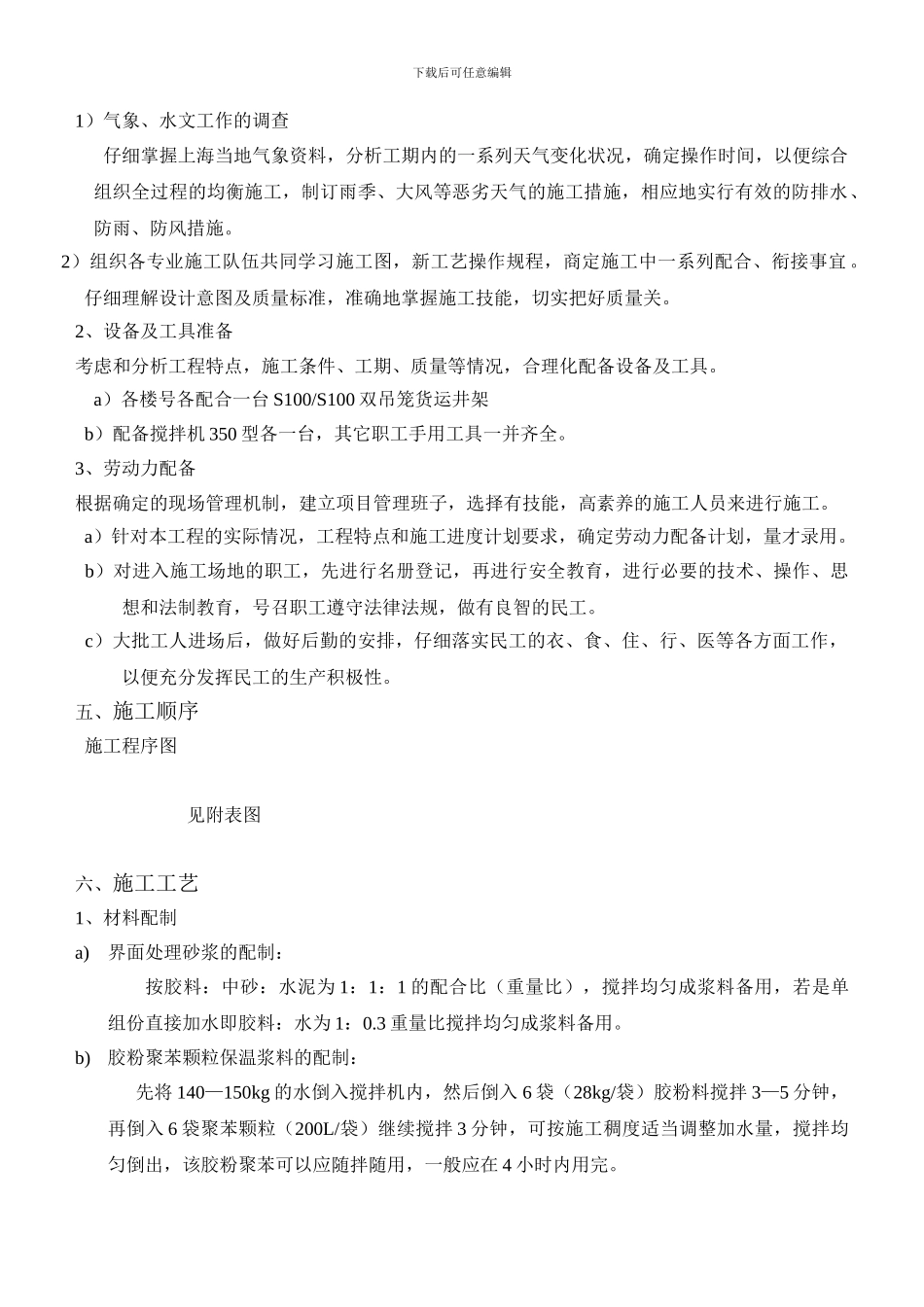

下载后可任意编辑外墙保温施工组织设计方案一、工程概况：曹路 4#地块Ⅱ标工程位于浦东新区曹路镇上川路以北，经一路以东，凌空路以西，纬三路以南。由上海佳伟房地产开发有限公司投资兴建，总用地面积 87143m2。主要由小高层、多层、商铺、人防、附属公建配套房等组成。本工程有 6 幢 14 层小高层，4 幢多层，1 幢商铺。小高层为剪力墙结构，多层为砖混结构，商铺为框架结构，总建筑面积约为 79000 m2。1、 建筑设计：外墙采纳 30 厚胶粉聚苯颗粒保温浆料，5 厚 1:2 水泥砂浆粉平抹光。2、 外墙装饰面层：采纳一底二面外墙弹性防水涂料。3、 屋面保温采纳 30 厚挤塑聚苯乙稀泡沫塑料保温层，用特定的胶粘剂粘结牢固。二、编制依据；1、《外墙保温工程技术规程》（JGJ144—2024 及 J408—2024）。2、《胶粉聚苯颗粒外墙保温系统》（JG158—2024）。3、《外墙外保温及防水系统应用技术规程》OBJ/CJ010—2024（上海市）4、《建筑装饰装修工程质量验收法律规范》GB50210—20015、《建筑施工安全检查标准》JGJ59—996、《建筑工程质量检验评定统一标准》GB50300—2001 三、原材料性能指标：聚苯颗粒保温浆料性能指标项目单位指标湿表观密度Kg/m3350~420干表观密度Kg/m3≥180导热系数w/m.k≤0.059压缩强度MPa≥0.20（常温 28d）难燃性——BI 级线性收缩率%≤0.3软化系数≥0.5抗裂砂浆性能指标下载后可任意编辑项目单位指标抗裂砂浆可使用时间可操作时间h≥1.5可操作时间内拉伸粘结强度MPa≥0.7拉伸粘结强度（常温 28d）MPa≥0.7侵水拉伸粘结强度（常温 28d，侵水 7d）MPa≥0.5压折比——≤3.0聚苯颗粒性能指标项目单位指标松散容重Kg/m312.0~21.0粒度mm95%通过 5mm 筛耐碱玻纤网与钢丝网主要性能指标材料名称项 目耐碱玻纤网格布镀锌钢丝网（胶粉聚苯颗粒系统）聚苯板系统胶粉聚苯颗粒系统网孔中心距（mm）—4×412.7丝径（mm）——0.9单位面积质量（g/m2）≥130≥160—断裂应变（%）≤5≤5—断裂强力（经纬向）（N/50mm）普通型—≥1250—加强型—≥3000耐碱断裂强力保留率（经纬向）（%）≥50≥90—耐碱断裂强力（N/50mm）≥750——焊点抗拉力（N）——＞65热镀锌质量（g/m2）——≥122四、施工准备1、施工技术准备下载后可任意编辑1）气象、水文工作的调查 仔细掌握上海当地气象资料，分析工期内的一系列天气变化状况，确定操作时间，以便综合组织全过程的均衡施工，制订雨季、大风等恶劣天气的施工措施，相应地实行...
