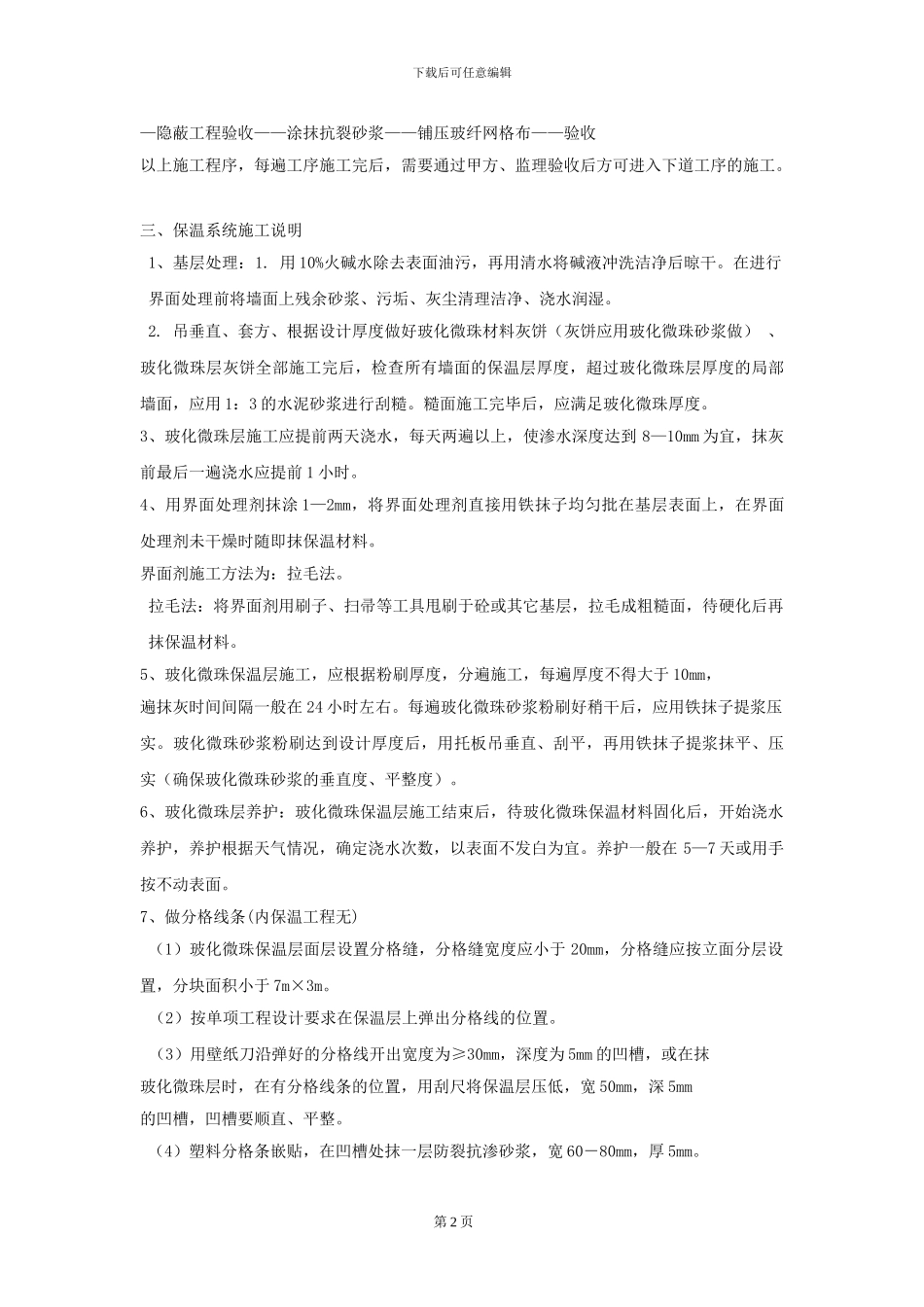

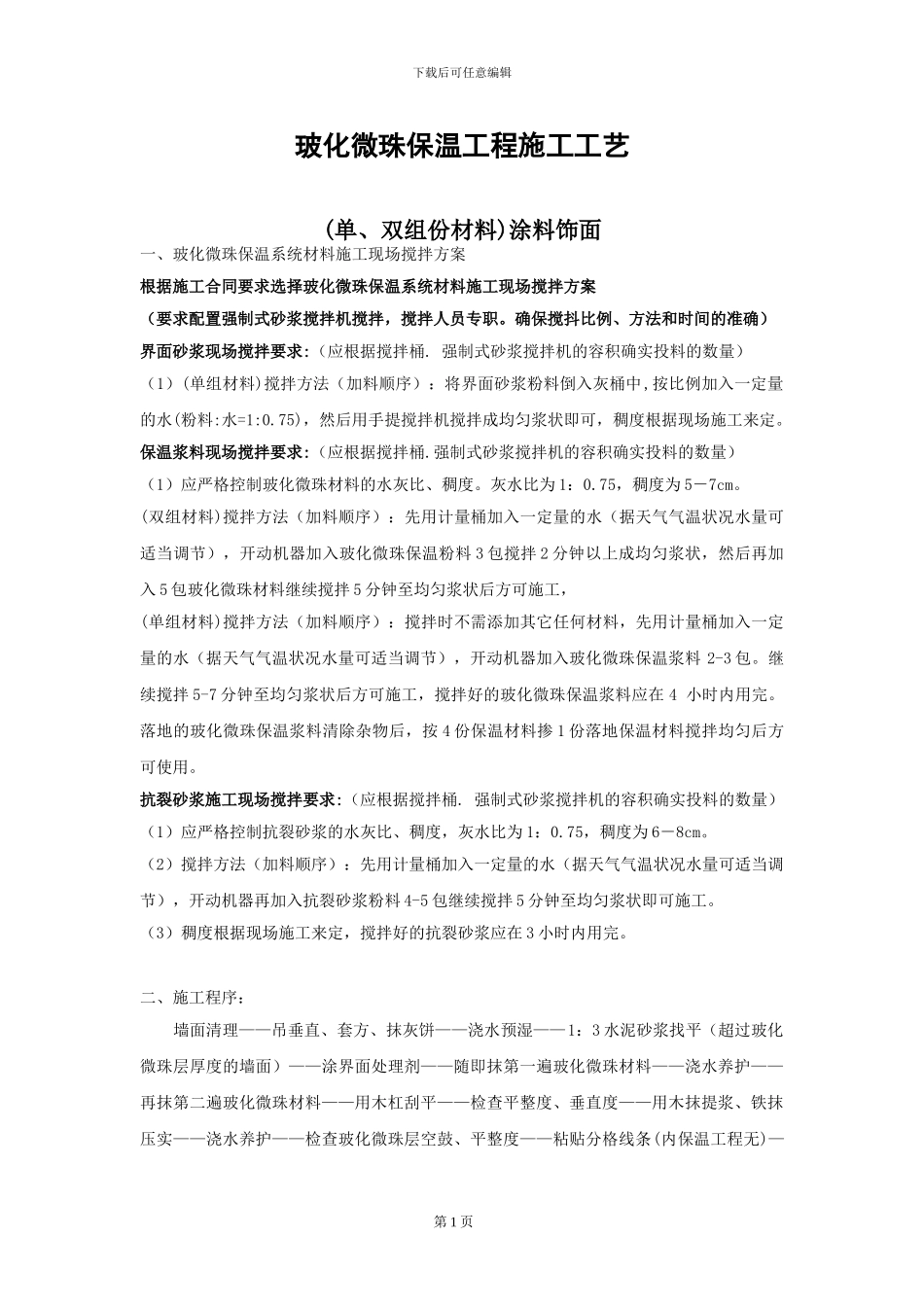

下载后可任意编辑玻化微珠保温工程施工工艺(单、双组份材料)涂料饰面一、玻化微珠保温系统材料施工现场搅拌方案根据施工合同要求选择玻化微珠保温系统材料施工现场搅拌方案（要求配置强制式砂浆搅拌机搅拌，搅拌人员专职。确保搅抖比例、方法和时间的准确）界面砂浆现场搅拌要求:（应根据搅拌桶. 强制式砂浆搅拌机的容积确实投料的数量） （1）(单组材料)搅拌方法（加料顺序）：将界面砂浆粉料倒入灰桶中,按比例加入一定量的水(粉料:水=1:0.75)，然后用手提搅拌机搅拌成均匀浆状即可，稠度根据现场施工来定。保温浆料现场搅拌要求:（应根据搅拌桶.强制式砂浆搅拌机的容积确实投料的数量）（1）应严格控制玻化微珠材料的水灰比、稠度。灰水比为 1：0.75，稠度为 5－7cm。(双组材料)搅拌方法（加料顺序）：先用计量桶加入一定量的水（据天气气温状况水量可适当调节），开动机器加入玻化微珠保温粉料 3 包搅拌 2 分钟以上成均匀浆状，然后再加入 5 包玻化微珠材料继续搅拌 5 分钟至均匀浆状后方可施工，(单组材料)搅拌方法（加料顺序）：搅拌时不需添加其它任何材料，先用计量桶加入一定量的水（据天气气温状况水量可适当调节），开动机器加入玻化微珠保温浆料 2-3 包。继续搅拌 5-7 分钟至均匀浆状后方可施工，搅拌好的玻化微珠保温浆料应在 4 小时内用完。落地的玻化微珠保温浆料清除杂物后，按 4 份保温材料掺 1 份落地保温材料搅拌均匀后方可使用。抗裂砂浆施工现场搅拌要求:（应根据搅拌桶. 强制式砂浆搅拌机的容积确实投料的数量）（1）应严格控制抗裂砂浆的水灰比、稠度，灰水比为 1：0.75，稠度为 6－8cm。（2）搅拌方法（加料顺序）：先用计量桶加入一定量的水（据天气气温状况水量可适当调节），开动机器再加入抗裂砂浆粉料 4-5 包继续搅拌 5 分钟至均匀浆状即可施工。（3）稠度根据现场施工来定，搅拌好的抗裂砂浆应在 3 小时内用完。二、施工程序： 墙面清理——吊垂直、套方、抹灰饼——浇水预湿——1：3 水泥砂浆找平（超过玻化微珠层厚度的墙面）——涂界面处理剂——随即抹第一遍玻化微珠材料——浇水养护——再抹第二遍玻化微珠材料——用木杠刮平——检查平整度、垂直度——用木抹提浆、铁抹压实——浇水养护——检查玻化微珠层空鼓、平整度——粘贴分格线条(内保温工程无)—第 1 页下载后可任意编辑—隐蔽工程验收——涂抹抗裂砂浆——铺压玻纤网格布——验收以上施工程序，每遍工序施工完后，...
