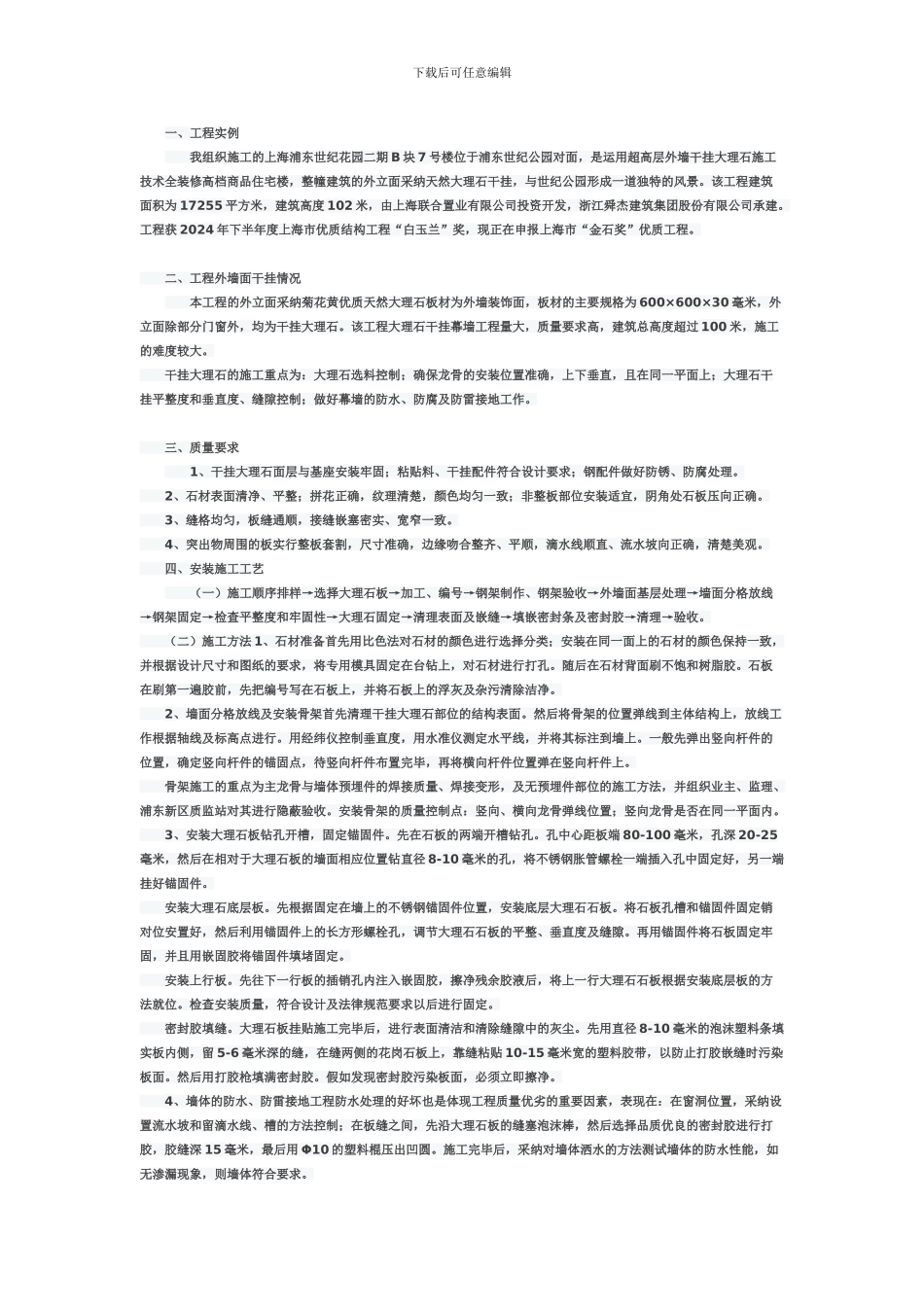

下载后可任意编辑一、工程实例 我组织施工的上海浦东世纪花园二期 B 块 7 号楼位于浦东世纪公园对面,是运用超高层外墙干挂大理石施工技术全装修高档商品住宅楼,整幢建筑的外立面采纳天然大理石干挂,与世纪公园形成一道独特的风景。该工程建筑面积为 17255 平方米,建筑高度 102 米,由上海联合置业有限公司投资开发,浙江舜杰建筑集团股份有限公司承建。工程获 2024 年下半年度上海市优质结构工程“白玉兰”奖,现正在申报上海市“金石奖”优质工程。 二、工程外墙面干挂情况 本工程的外立面采纳菊花黄优质天然大理石板材为外墙装饰面,板材的主要规格为 600×600×30 毫米,外立面除部分门窗外,均为干挂大理石。该工程大理石干挂幕墙工程量大,质量要求高,建筑总高度超过 100 米,施工的难度较大。 干挂大理石的施工重点为:大理石选料控制;确保龙骨的安装位置准确,上下垂直,且在同一平面上;大理石干挂平整度和垂直度、缝隙控制;做好幕墙的防水、防腐及防雷接地工作。 三、质量要求 1、干挂大理石面层与基座安装牢固;粘贴料、干挂配件符合设计要求;钢配件做好防锈、防腐处理。 2、石材表面清净、平整;拼花正确,纹理清楚,颜色均匀一致;非整板部位安装适宜,阴角处石板压向正确。 3、缝格均匀,板缝通顺,接缝嵌塞密实、宽窄一致。 4、突出物周围的板实行整板套割,尺寸准确,边缘吻合整齐、平顺,滴水线顺直、流水坡向正确,清楚美观。 四、安装施工工艺 (一)施工顺序排样→选择大理石板→加工、编号→钢架制作、钢架验收→外墙面基层处理→墙面分格放线→钢架固定→检查平整度和牢固性→大理石固定→清理表面及嵌缝→填嵌密封条及密封胶→清理→验收。 (二)施工方法 1、石材准备首先用比色法对石材的颜色进行选择分类;安装在同一面上的石材的颜色保持一致,并根据设计尺寸和图纸的要求,将专用模具固定在台钻上,对石材进行打孔。随后在石材背面刷不饱和树脂胶。石板在刷第一遍胶前,先把编号写在石板上,并将石板上的浮灰及杂污清除洁净。 2、墙面分格放线及安装骨架首先清理干挂大理石部位的结构表面。然后将骨架的位置弹线到主体结构上,放线工作根据轴线及标高点进行。用经纬仪控制垂直度,用水准仪测定水平线,并将其标注到墙上。一般先弹出竖向杆件的位置,确定竖向杆件的锚固点,待竖向杆件布置完毕,再将横向杆件位置弹在竖向杆件上。 骨架施工的重点为主龙骨与墙体预埋件的焊接质量、...
