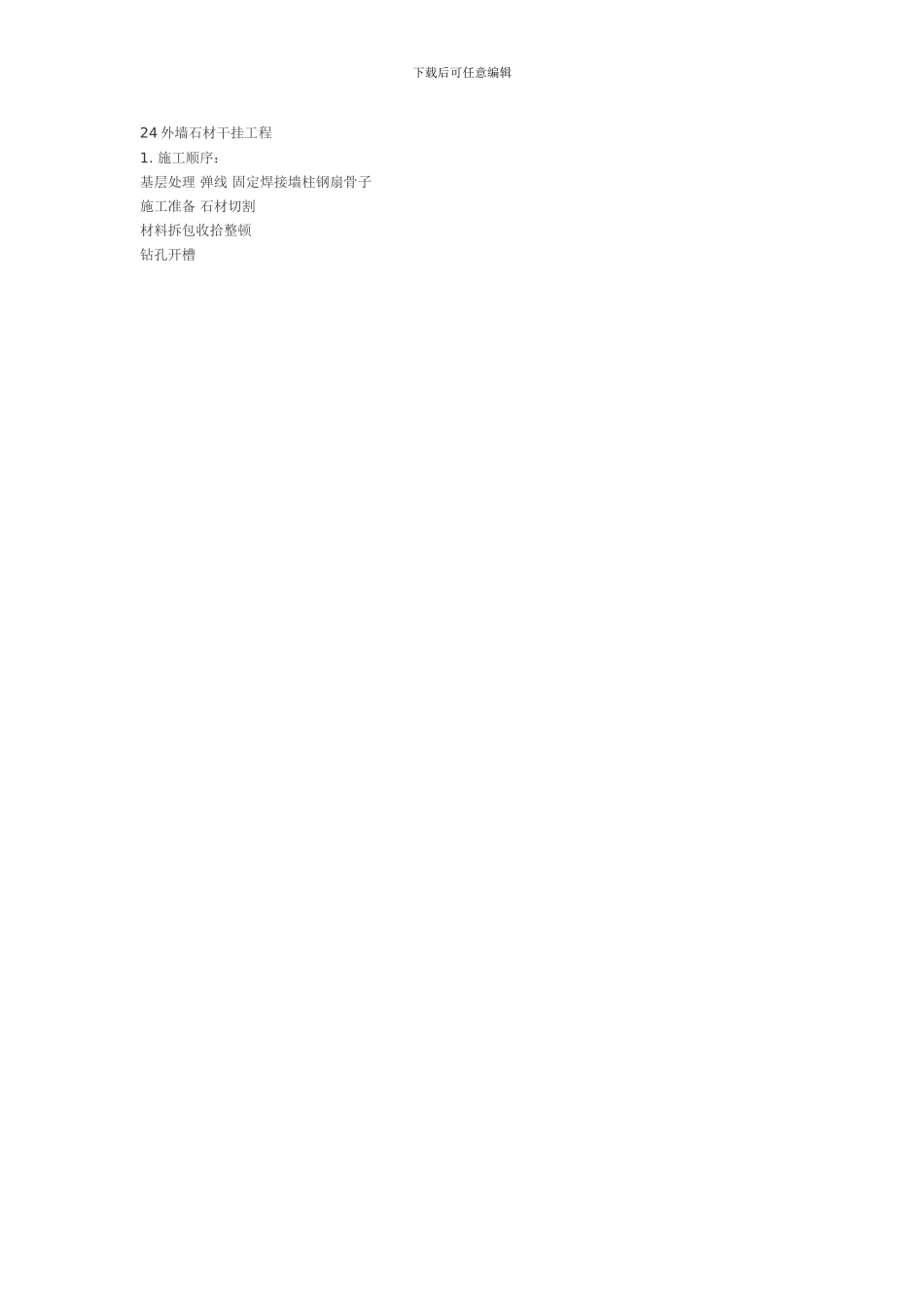

外墙施工组织设计方案.doc2_第1页
1/46
外墙施工组织设计方案.doc2_第2页
2/46
外墙施工组织设计方案.doc2_第3页
3/46
下载后可任意编辑24 外墙石材干挂工程 1. 施工顺序: 基层处理 弹线 固定焊接墙柱钢扇骨子 施工准备 石材切割 材料拆包收拾整顿 钻孔开槽 下载后可任意编辑下载后可任意编辑石材就位安装 擦缝清理 2. 施工工艺: 下载后可任意编辑⑴ 基层处理:清理墙体上结构疏松部位并进行加固. ⑵ 弹线:①弹好水平标高线及中心线 ② 根据给定的基准线安设计要求进行分格,弹出横竖(主次)龙骨位置。 ③ 依据每面墙的面积大小,凸凹情况,分别在墙的上下双侧及中部位置弹出测量节制点。 ④ 用线锤从上到下将石材墙面、柱面找出铅直,按图纸弹出石材外轮廓线,此线为熬头层石材安装的基准线。 ⑶ 焊接安装钢龙骨: ① 角码安装:根据已弹出的主龙骨位置线,画出角码位置并示明角码孔洞位置,然后用膨胀螺栓进行固定,角码间距切合设计要求。 ② 主龙骨安装:先将主龙骨点焊在角码上,但要确认牢固后,用托线板检查铅直,拉线检查平整,校正后进行焊接,且焊接面边缘不小于 75mm。所有主龙骨安装完后进行检查,达到要求后进行除渣,刷防锈漆两道. ③ 次龙骨安装: 次龙骨一般采纳 L50x5 角钢,其间距根据设计要求确定.将墙面上次龙骨线引到主龙骨上.在安装次龙骨之前,根据施工图,定出不锈钢挂件连接位置,并用台钻钻洞,再将次龙骨点焊在主龙骨上,检查校正后,进行焊接. ④ 所有次龙骨安装完后要进行检查,达到要求后再进行防锈处理.上述工序经自检,互检和专检工程质量合格后,实时办理隐蔽工程验收.在次龙骨上预先钻好的孔内插入 M5*40 螺栓,将挂件固定在次龙骨上. 下载后可任意编辑石材剔槽 1、按设计要求在石材上,下两端剔两个槽,当板宽大于 600mm 时需剔三个槽.槽位应在距板端 1/4 宽处,槽宽 6mm,长 30-50mm,深 5mm,剔槽后应将石材背面槽壁用钢錾剔出槽位以便埋卧挂件. 2 、石材安装一般从下至上进行,根椐石材水平缝的标高,按通线安装石材,按缝宽度根据设计要求. 3 、将挂件检查合格后,再用环氧树脂胶将挂件与板固定。 嵌缝打胶 下载后可任意编辑1、 泡沫条的嵌入深度不宜过深也不宜过浅,一般为打胶后的厚度的 1/2(5-8㎜) 2、 嵌完泡沫条后,再起头贴 3㎜胶带 25 卫生洁具安装及技术交底: 1、居室内设备安装依样板间式样。 2、卫生洁具的固定采纳预埋固定件或膨胀螺栓,坐便器固定螺栓不小于 6 毫米,螺母,垫圈均应使用镀锌件。 3、排水地漏水封深度不得小于 50 毫米,口碗的安装位置正确。...
