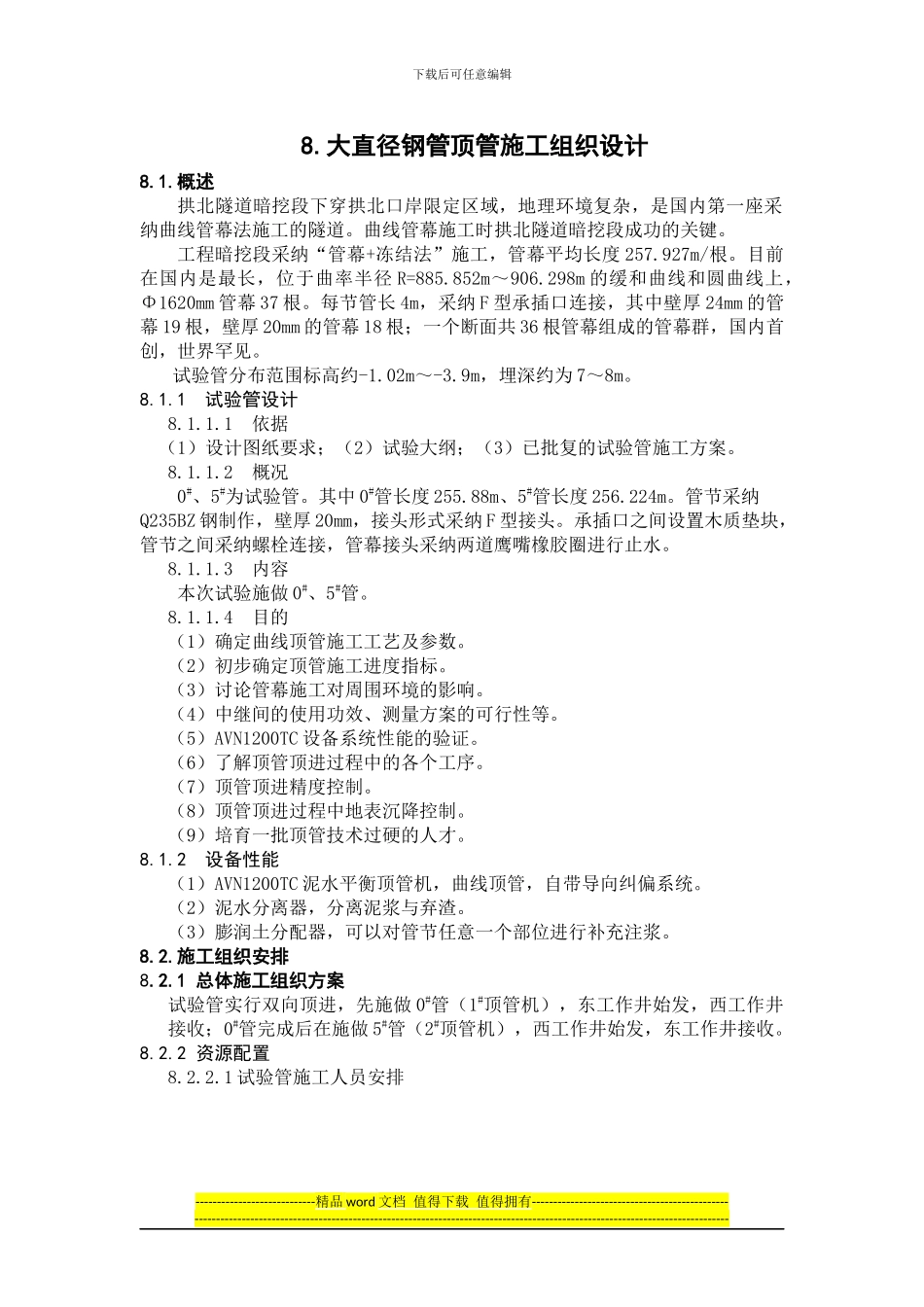

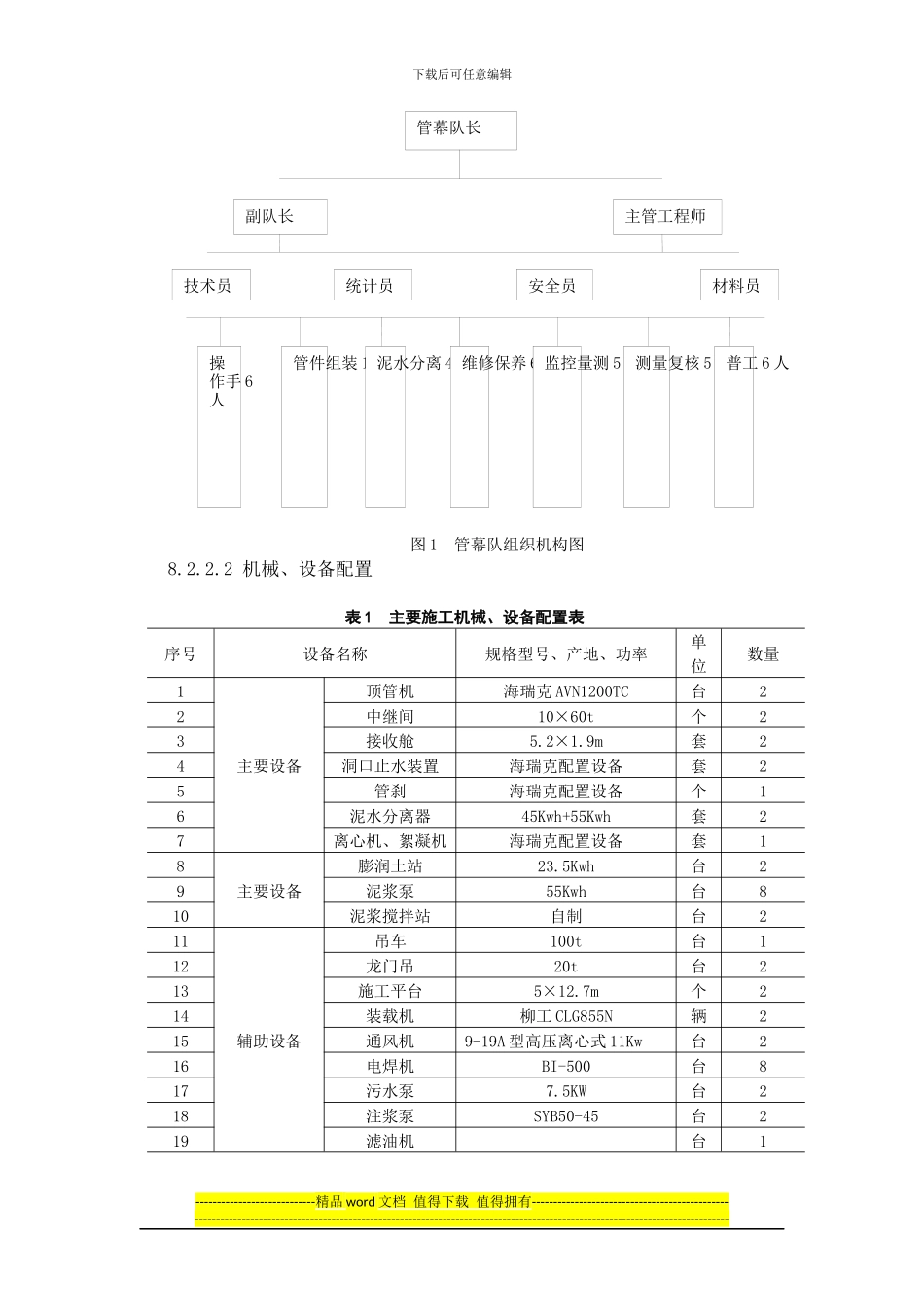

下载后可任意编辑 8.大直径钢管顶管施工组织设计8.1.概述拱北隧道暗挖段下穿拱北口岸限定区域，地理环境复杂，是国内第一座采纳曲线管幕法施工的隧道。曲线管幕施工时拱北隧道暗挖段成功的关键。工程暗挖段采纳“管幕+冻结法”施工，管幕平均长度 257.927m/根。目前在国内是最长，位于曲率半径 R=885.852m～906.298m 的缓和曲线和圆曲线上，Φ1620mm 管幕 37 根。每节管长 4m，采纳 F 型承插口连接，其中壁厚 24mm 的管幕 19 根，壁厚 20mm 的管幕 18 根；一个断面共 36 根管幕组成的管幕群，国内首创，世界罕见。试验管分布范围标高约-1.02m～-3.9m，埋深约为 7～8m。8.1.1 试验管设计8.1.1.1 依据（1）设计图纸要求；（2）试验大纲；（3）已批复的试验管施工方案。8.1.1.2 概况 0#、5#为试验管。其中 0#管长度 255.88m、5#管长度 256.224m。管节采纳Q235BZ 钢制作，壁厚 20mm，接头形式采纳 F 型接头。承插口之间设置木质垫块，管节之间采纳螺栓连接，管幕接头采纳两道鹰嘴橡胶圈进行止水。8.1.1.3 内容 本次试验施做 0#、5#管。8.1.1.4 目的（1）确定曲线顶管施工工艺及参数。（2）初步确定顶管施工进度指标。（3）讨论管幕施工对周围环境的影响。（4）中继间的使用功效、测量方案的可行性等。（5）AVN1200TC 设备系统性能的验证。（6）了解顶管顶进过程中的各个工序。（7）顶管顶进精度控制。（8）顶管顶进过程中地表沉降控制。（9）培育一批顶管技术过硬的人才。8.1.2 设备性能（1）AVN1200TC 泥水平衡顶管机，曲线顶管，自带导向纠偏系统。（2）泥水分离器，分离泥浆与弃渣。（3）膨润土分配器，可以对管节任意一个部位进行补充注浆。 8.2.施工组织安排8.2.1 总体施工组织方案试验管实行双向顶进，先施做 0#管（1#顶管机），东工作井始发，西工作井接收；0#管完成后在施做 5#管（2#顶管机），西工作井始发，东工作井接收。8.2.2 资源配置8.2.2.1 试验管施工人员安排----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------管幕队长副队长主管工程师技术员统计员安全员材料员操作手 6人管件组装 12 人泥水分离 4 人维修保养 6 人监控量测 5 人测量复核 5 人普工 6 人下载后可任意编辑...
