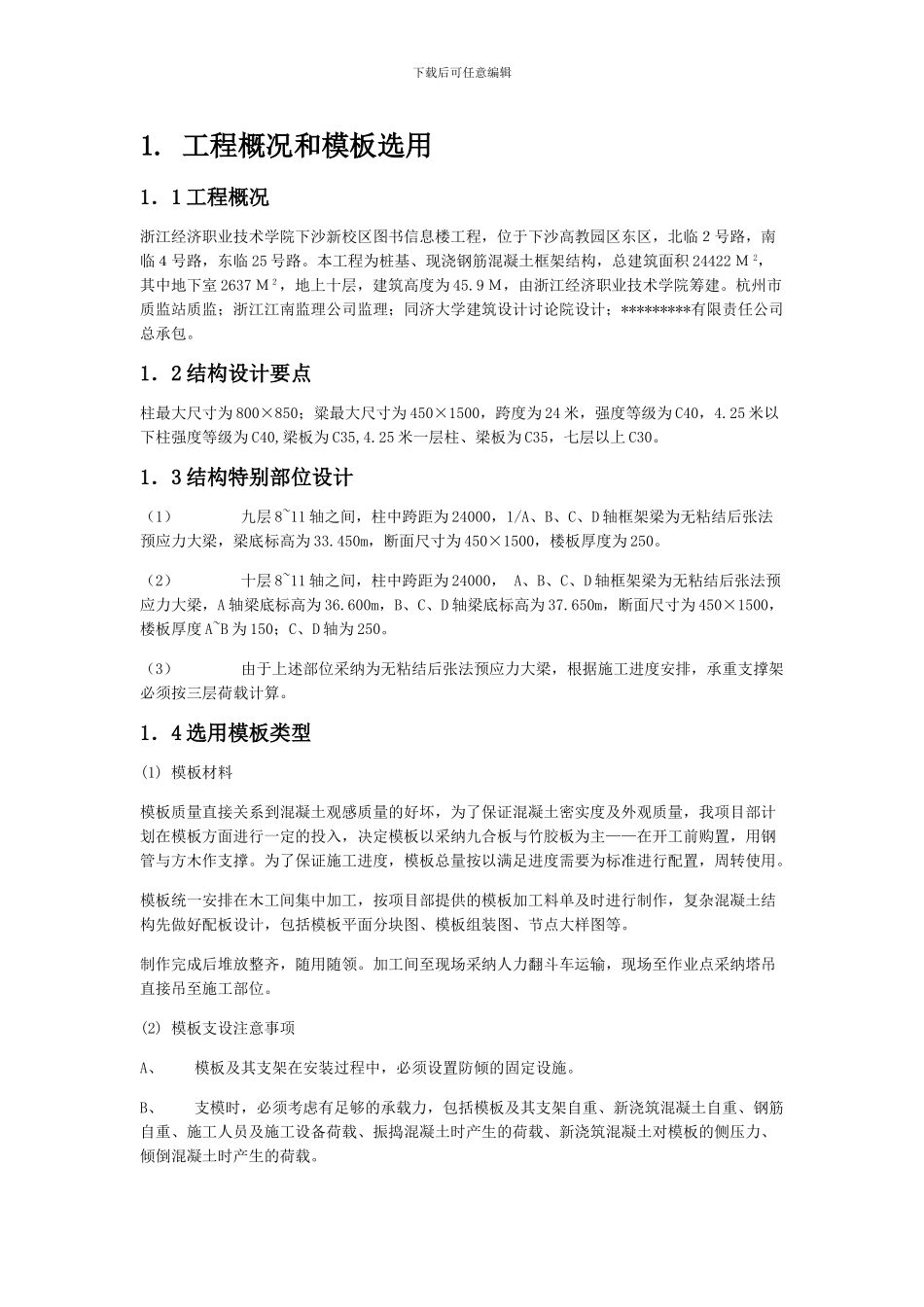

下载后可任意编辑大跨度结构模板工程施工方案目 录大跨度结构模板工程施工方案..... 9－12－2 1. 工程概况和模板选用.... 9－12－2 1．1 工程概况... 9－12－2 1．2 结构设计要点... 9－12－2 1．3 结构特别部位设计... 9－12－2 1．4 选用模板类型... 9－12－2 2. 模板计算书.... 9－12－3 2.1 荷载及荷载组合... 9－12－3 2.2 模板结构的强度和挠度要求... 9－12－6 2.3 模板结构构件的计算... 9－12－6 2.4 支模参数计算结果... 9－12－10 3. 模板施工方法.... 9－12－10 3.1 模板承重架... 9－12－10 3.2 模板制作... 9－12－10 3.3 模板安装... 9－12－11 3.4 梁柱节点设计... 9－12－11 4. 模板工程量.... 9－12－11 5. 模板质量要求和措施.... 9－12－12 5.1 模板工程质量程序控制示意图... 9－12－12 5.2 模板工程应注意的重点：... 9－12－13 6. 拆模方案.... 9－12－13 7. 附图.... 9－12－15 大跨度结构模板工程施工方案下载后可任意编辑1. 工程概况和模板选用1．1 工程概况浙江经济职业技术学院下沙新校区图书信息楼工程，位于下沙高教园区东区，北临２号路，南临４号路，东临 25 号路。本工程为桩基、现浇钢筋混凝土框架结构，总建筑面积 24422 Ｍ 2，其中地下室 2637 Ｍ２，地上十层，建筑高度为 45.9 Ｍ，由浙江经济职业技术学院筹建。杭州市质监站质监；浙江江南监理公司监理；同济大学建筑设计讨论院设计；*********有限责任公司总承包。1．2 结构设计要点柱最大尺寸为 800×850；粱最大尺寸为 450×1500，跨度为 24 米，强度等级为 C40，4.25 米以下柱强度等级为 C40,梁板为 C35,4.25 米一层柱、梁板为 C35，七层以上 C30。1．3 结构特别部位设计（1） 九层 8~11 轴之间，柱中跨距为 24000，1/A、B、C、D 轴框架梁为无粘结后张法预应力大梁，梁底标高为 33.450m，断面尺寸为 450×1500，楼板厚度为 250。（2） 十层 8~11 轴之间，柱中跨距为 24000， A、B、C、D 轴框架梁为无粘结后张法预应力大梁，A 轴梁底标高为 36.600m，B、C、D 轴梁底标高为 37.650m，断面尺寸为 450×1500，楼板厚度 A~B 为 150；C、D 轴为 250。（3） 由于上述部位采纳为无粘结后张法预应力大梁，根据施工进度安排，承重支撑架必须按三层荷载计算。1．4 选用模板类型(1) 模板材料模板质量直接关系到混凝土观感质量的好坏，为了保...
