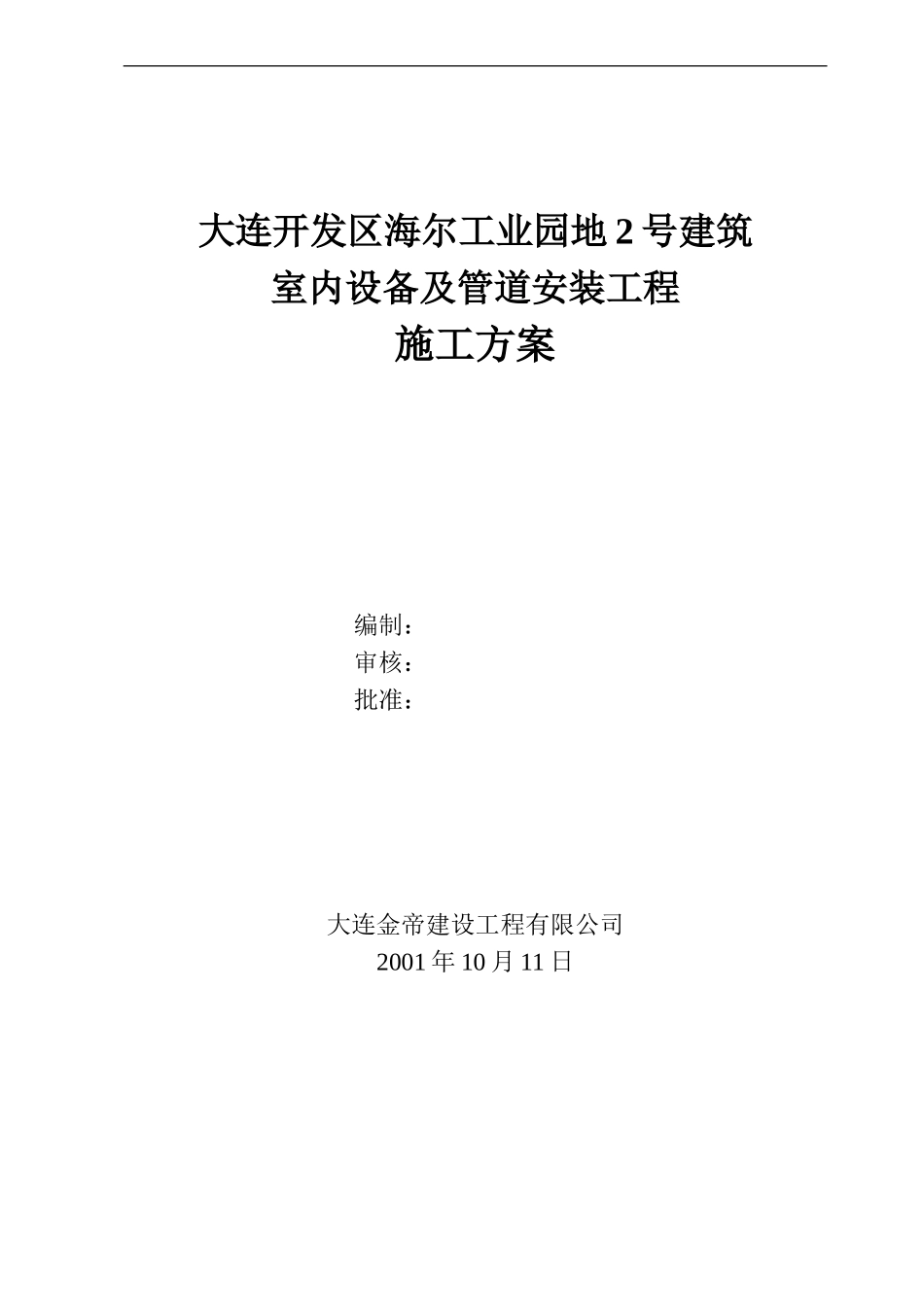

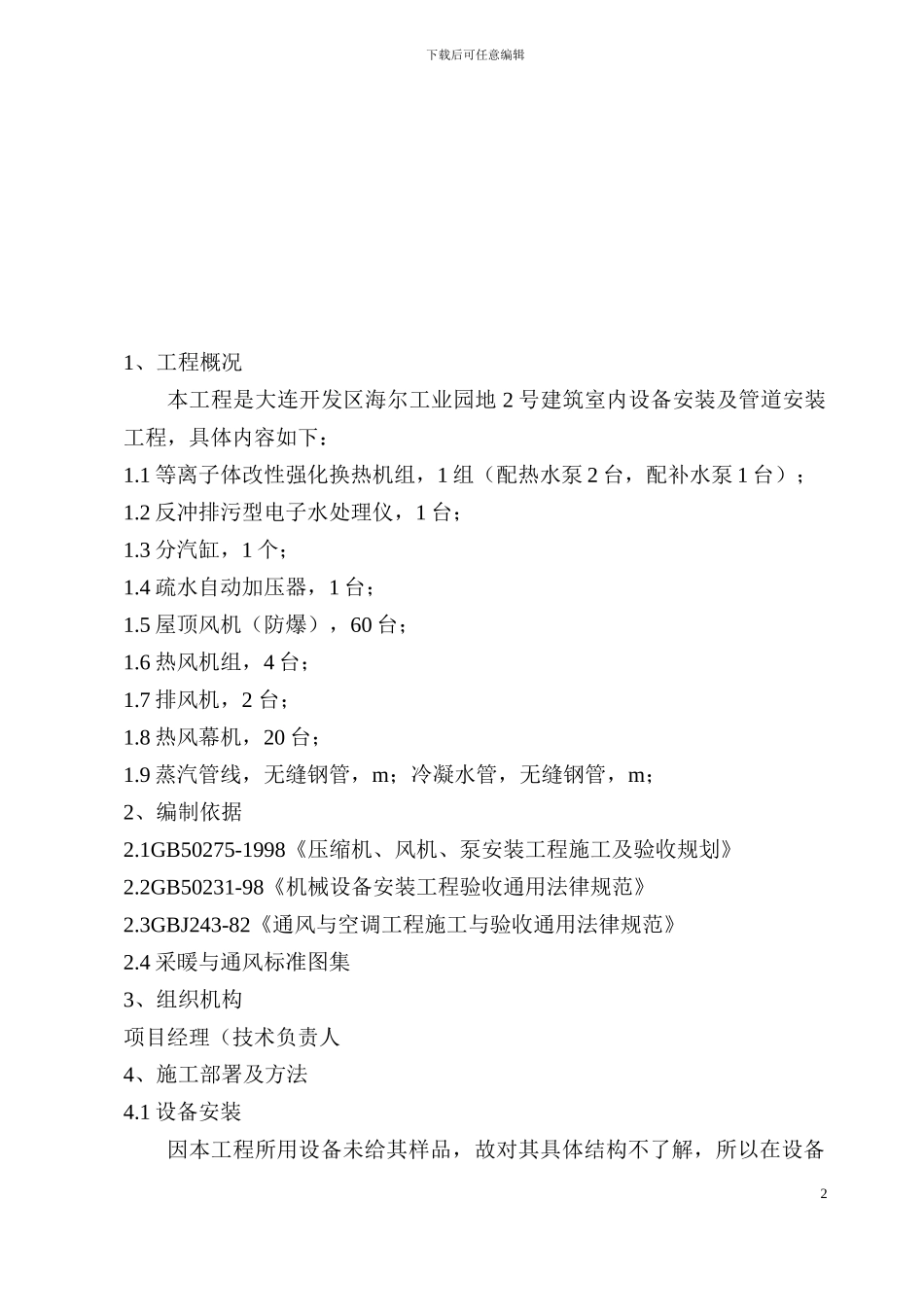

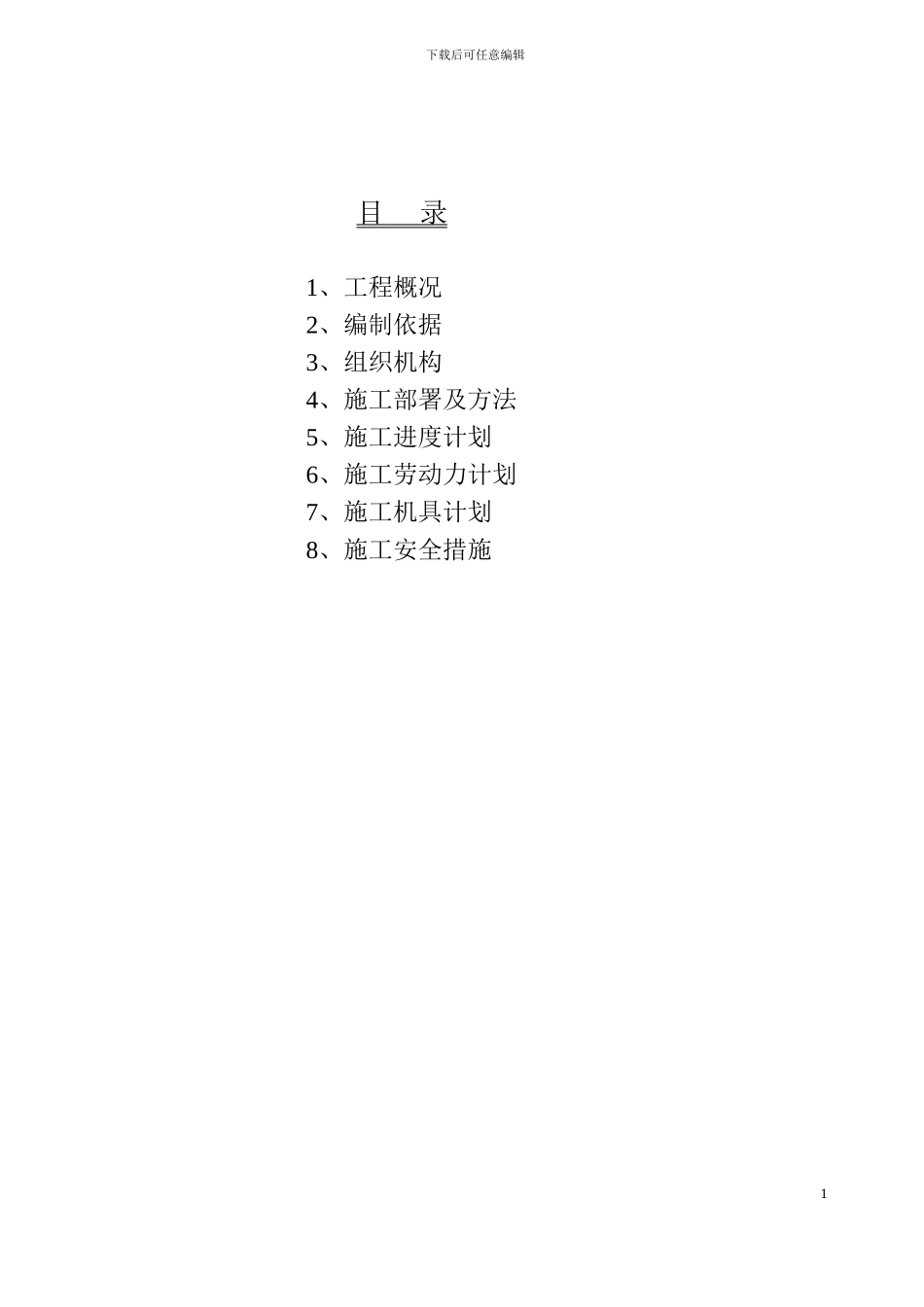

大连开发区海尔工业园地 2 号建筑室内设备及管道安装工程施工方案编制：审核： 批准： 大连金帝建设工程有限公司2001 年 10 月 11 日下载后可任意编辑目 录 1、工程概况2、编制依据3、组织机构4、施工部署及方法5、施工进度计划6、施工劳动力计划7、施工机具计划8、施工安全措施1下载后可任意编辑1、工程概况本工程是大连开发区海尔工业园地 2 号建筑室内设备安装及管道安装工程，具体内容如下：1.1 等离子体改性强化换热机组，1 组（配热水泵 2 台，配补水泵 1 台）；1.2 反冲排污型电子水处理仪，1 台；1.3 分汽缸，1 个；1.4 疏水自动加压器，1 台；1.5 屋顶风机（防爆），60 台；1.6 热风机组，4 台；1.7 排风机，2 台；1.8 热风幕机，20 台；1.9 蒸汽管线，无缝钢管，m；冷凝水管，无缝钢管，m；2、编制依据2.1GB50275-1998《压缩机、风机、泵安装工程施工及验收规划》2.2GB50231-98《机械设备安装工程验收通用法律规范》2.3GBJ243-82《通风与空调工程施工与验收通用法律规范》2.4 采暖与通风标准图集3、组织机构项目经理（技术负责人4、施工部署及方法4.1 设备安装因本工程所用设备未给其样品，故对其具体结构不了解，所以在设备2下载后可任意编辑来样后，组织专业技术人员与施工具体操作者讨论设备说明书，完全了解后再施工。在施工过程中还要注意以下方面：4.1.1 设备安装前的准备设备的开箱与检查：设备运抵现场后，开箱，对设备进行清点零件数量，并核对设备的名称、规格、型号，同时应检查各部件是否完好。设备基础检查：主要检查基础混凝土的强度要求；基础的外形尺寸；基础面的水平度以及中心线、标高、地脚螺栓的间距，混凝土内埋设件等，是否符合设计图纸和安装施工图及施工法律规范的要求，并对不合格处进行处理。4.1.2 基础放线与设备就位正确地找出并划定设备安装的基准线，然后根据这些基准线将设备落位到正确的位置，通过初平和精平对设备的中心、标高和水平进行修正，以力求安装准确。4.2 蒸汽（冷凝管线）安装钢管应采纳机械或等离子方法切割。钢管用砂轮切割或修磨时，应使用专用砂轮片。切口表面应平整，无裂纹、重皮、毛刺、凸凹、缩口、熔渣、氧化物、铁屑等。切口端面倾斜偏差 Δ 不应大于管子外径的 1%，且不得超过 3mm。管道组成件组对，对坡口及其内外表面进行的清理应符合钢管道采纳手工方法清理油、漆、锈、毛刺等污物。清理范围距管口≥10mm。管道对接焊口的组对应做...
