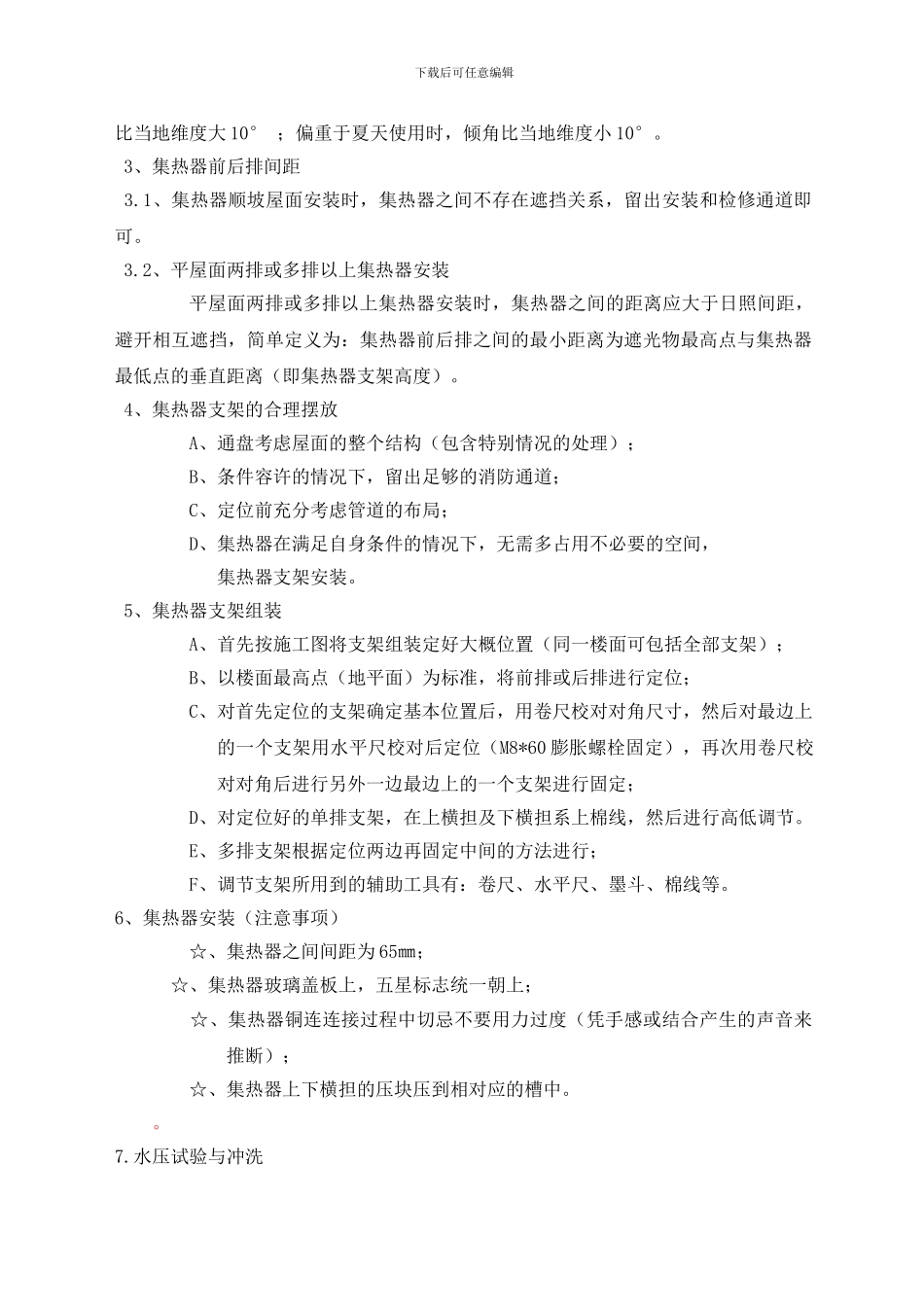

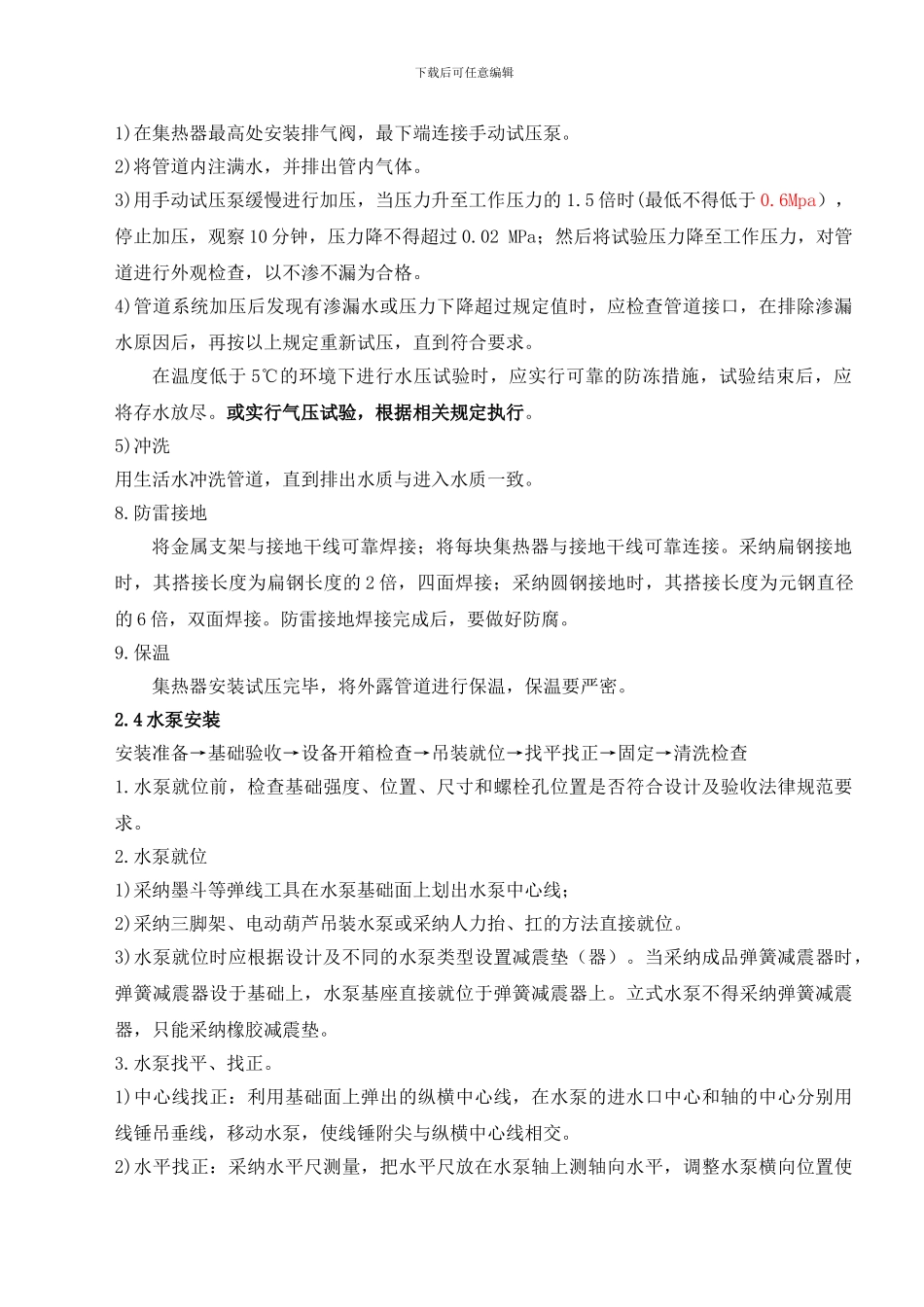

下载后可任意编辑第五章 系统施工工艺流程及操作要点1 施工工艺流程：施工准备→预留预埋→集热器安装→循环水泵安装→储热水箱安装→恒温水箱安装→管路安装→电气与自动控制系统安装→单机或部件调试→系统联动调试→系统试运行2 操作要点：2.1 施工准备:1.设计文件齐备，且已审查通过；注意图纸会审时，要检查集热器与建筑物是否协调，安装的结构位置是否安全、合理，管道系统和电气控制系统是否正确、完善，等等； 2.施工组织设计或施工方案已经批准；施工操作人员已经过技术、安全培训并合格；3.施工用材料、机具已进场，并通过验收；4.施工现场已具备正常施工条件。5.既有建筑经结构复核或法定检测机构同意安装太阳能热水系统的鉴定文件。2.2 预留预埋：1.按设计图纸制作套管（包括管道穿越屋面的防水套管）、固定件；2.预留空洞、预埋套管及固定件随土建结构，在钢筋帮扎完毕后，按设计图纸位置，固定套管、预埋件，注意其设置位置、标高要准确，固定要牢固，并在混凝土浇注完毕后进行核查。在混凝土楼板、梁、墙上预留孔、洞、槽和预埋件时应有专人按设计图纸将管道及设备的位置、标高尺寸测定，标好孔洞的部位，将预制好的模盒、预埋铁件在绑扎钢筋前按标记固定牢，盒内塞入纸团等物，在浇注混凝土过程中应有专人配合校对，看管模盒、埋件，以免移位。防水套管：根据建筑物及不同介质的管道，根据设计或施工安装图册中的要求进行预制加工，将预制加工好的套管在浇注混凝土前按设计要求部位固定好，校对坐标、标高，平正合格后一次浇注，2.3 集热器安装： 1、集热器安装方位角的确定 太阳能集热器方位角宜朝正南放置（使用工具为指北针，方法为用指北针选定一个参照物）。2、集热器倾角的确定 在全年使用时，集热器的安装倾角与当地维度相等；偏重于冬季使用时，倾角下载后可任意编辑比当地维度大 10° ；偏重于夏天使用时，倾角比当地维度小 10°。3、集热器前后排间距 3.1、集热器顺坡屋面安装时，集热器之间不存在遮挡关系，留出安装和检修通道即可。 3.2、平屋面两排或多排以上集热器安装 平屋面两排或多排以上集热器安装时，集热器之间的距离应大于日照间距，避开相互遮挡，简单定义为：集热器前后排之间的最小距离为遮光物最高点与集热器最低点的垂直距离（即集热器支架高度）。 4、集热器支架的合理摆放 A、通盘考虑屋面的整个结构（包含特别情况的处理）；B、条件容许的情况下，留出足够的消防通道；C、定位前充...
