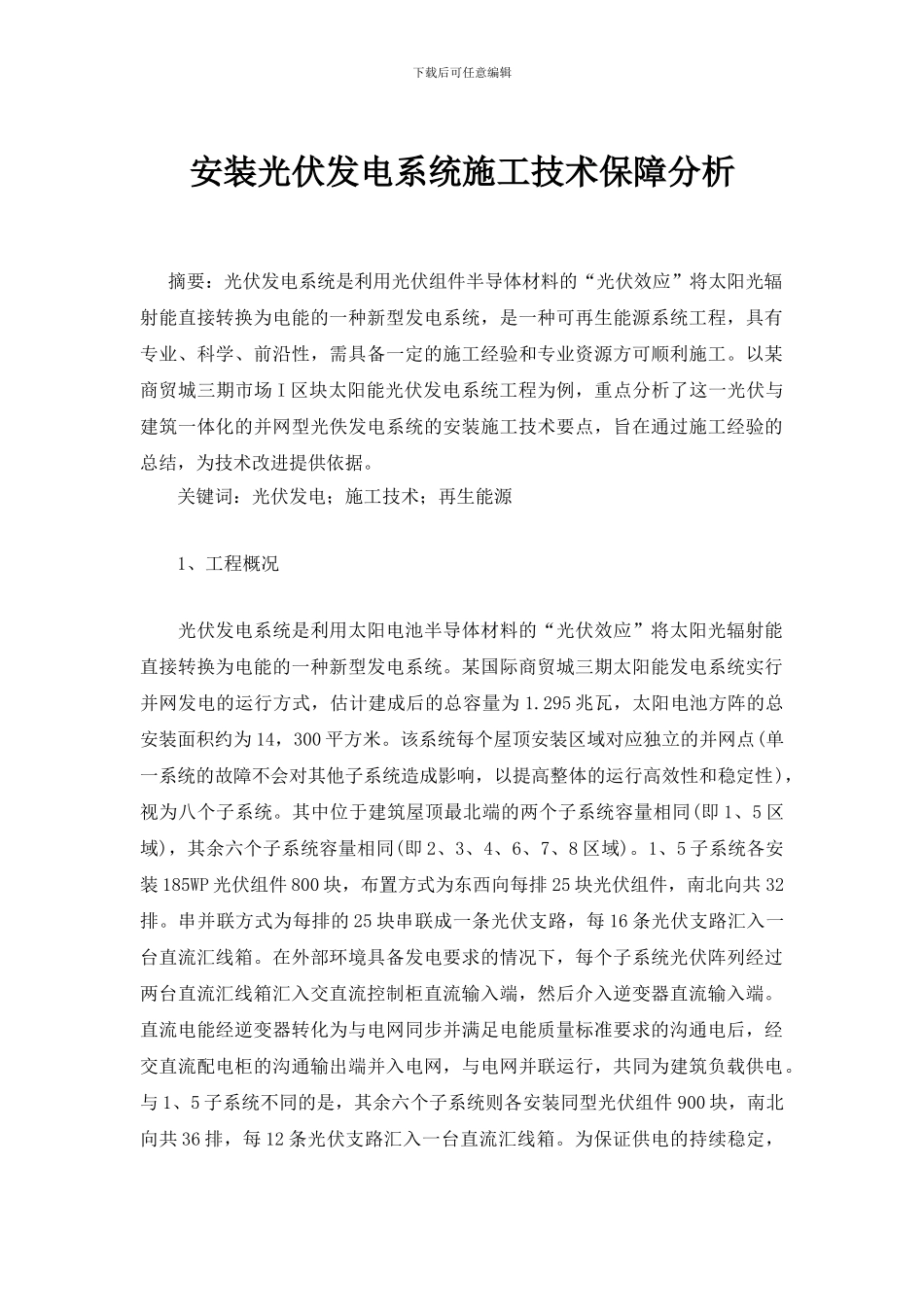

下载后可任意编辑安装光伏发电系统施工技术保障分析 摘要：光伏发电系统是利用光伏组件半导体材料的“光伏效应”将太阳光辐射能直接转换为电能的一种新型发电系统，是一种可再生能源系统工程，具有专业、科学、前沿性，需具备一定的施工经验和专业资源方可顺利施工。以某商贸城三期市场 I 区块太阳能光伏发电系统工程为例，重点分析了这一光伏与建筑一体化的并网型光佚发电系统的安装施工技术要点，旨在通过施工经验的总结，为技术改进提供依据。 关键词：光伏发电；施工技术；再生能源 1、工程概况 光伏发电系统是利用太阳电池半导体材料的“光伏效应”将太阳光辐射能直接转换为电能的一种新型发电系统。某国际商贸城三期太阳能发电系统实行并网发电的运行方式，估计建成后的总容量为 1.295 兆瓦，太阳电池方阵的总安装面积约为 14，300 平方米。该系统每个屋顶安装区域对应独立的并网点(单一系统的故障不会对其他子系统造成影响，以提高整体的运行高效性和稳定性)，视为八个子系统。其中位于建筑屋顶最北端的两个子系统容量相同(即 1、5 区域)，其余六个子系统容量相同(即 2、3、4、6、7、8 区域)。1、5 子系统各安装 185WP 光伏组件 800 块，布置方式为东西向每排 25 块光伏组件，南北向共 32排。串并联方式为每排的 25 块串联成一条光伏支路，每 16 条光伏支路汇入一台直流汇线箱。在外部环境具备发电要求的情况下，每个子系统光伏阵列经过两台直流汇线箱汇入交直流控制柜直流输入端，然后介入逆变器直流输入端。直流电能经逆变器转化为与电网同步并满足电能质量标准要求的沟通电后，经交直流配电柜的沟通输出端并入电网，与电网并联运行，共同为建筑负载供电。与 1、5 子系统不同的是，其余六个子系统则各安装同型光伏组件 900 块，南北向共 36 排，每 12 条光伏支路汇入一台直流汇线箱。为保证供电的持续稳定，下载后可任意编辑本项目中外部电网与太阳能发电系统并联运行，二者实时进行动态补充。 2、前期准备阶段 2.1 确立并网方案 结合招标文件要求，确立并网方案。某国际商贸城兆瓦级光伏发电系统在采纳直接并网方案的同时，还需具有逆功率保护功能，即不允许多余电能馈入电网，太阳能系统产生的电能必须在指定范围内完全消耗。 2.2 合理安装设计 本工程选择具有极其丰富光伏系统设计经验的各专业设计师负责设计工作。从设计方案到施工图每个阶段都必须经过集体评审通过，并由相关责任人、技术...
