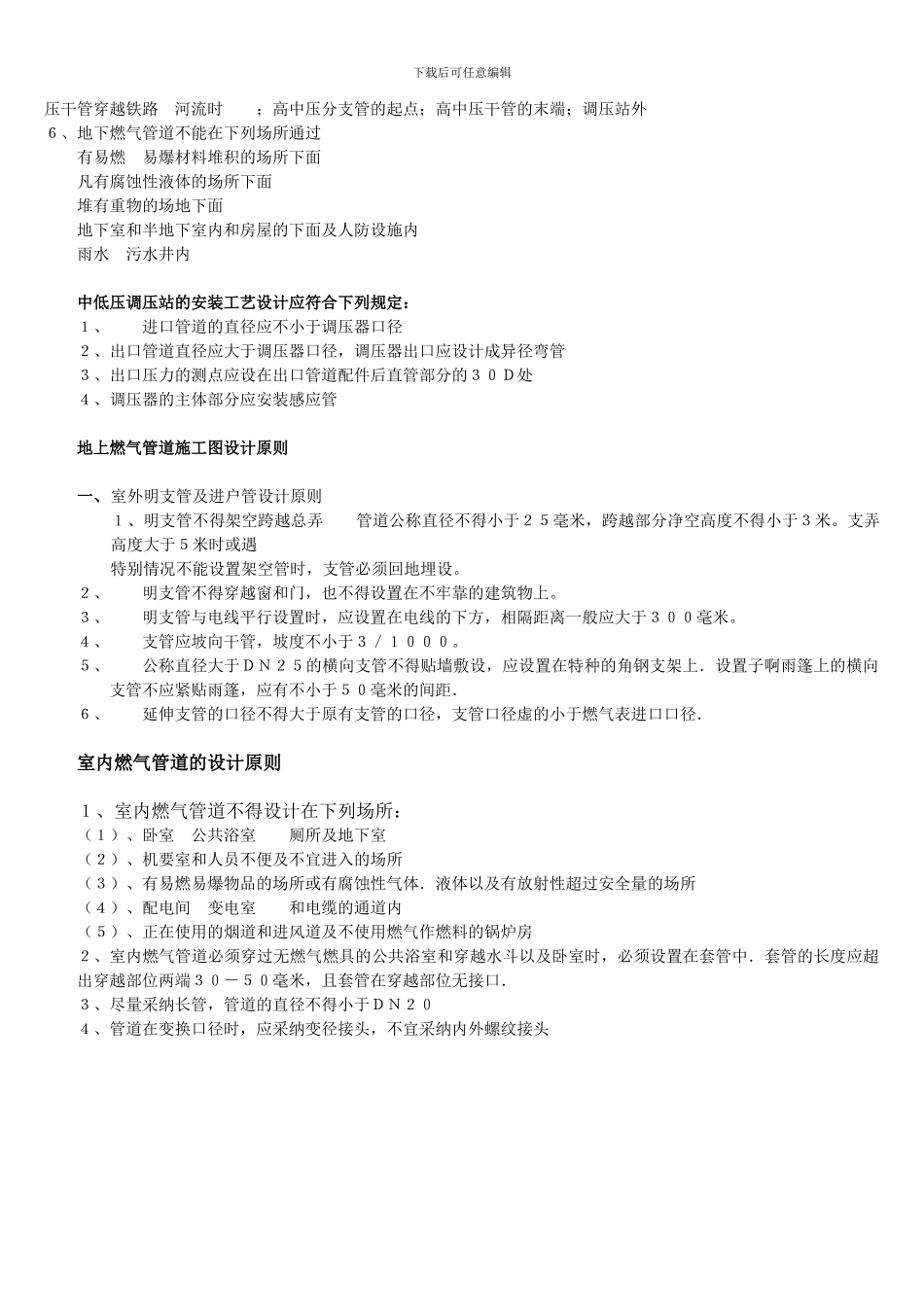

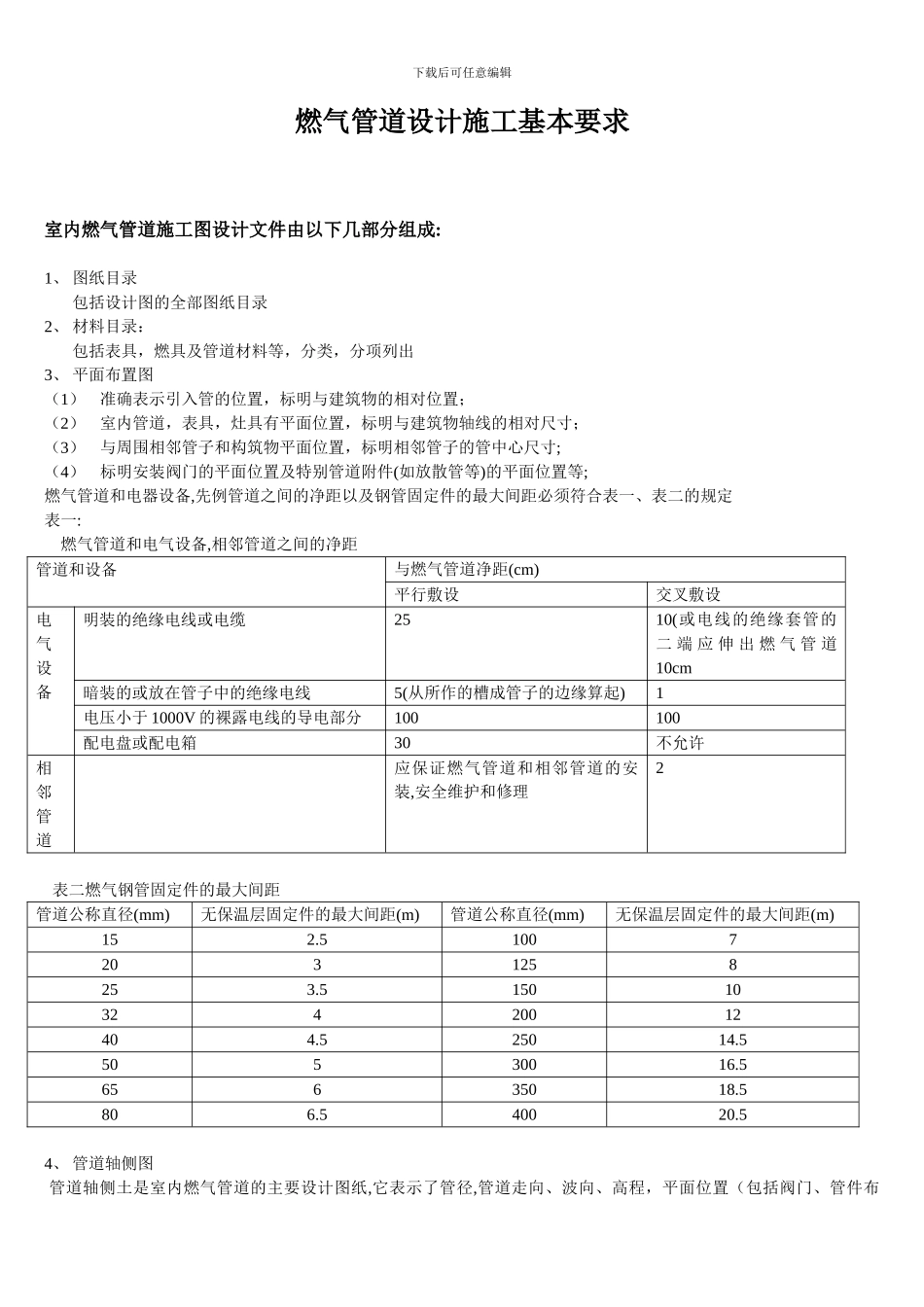

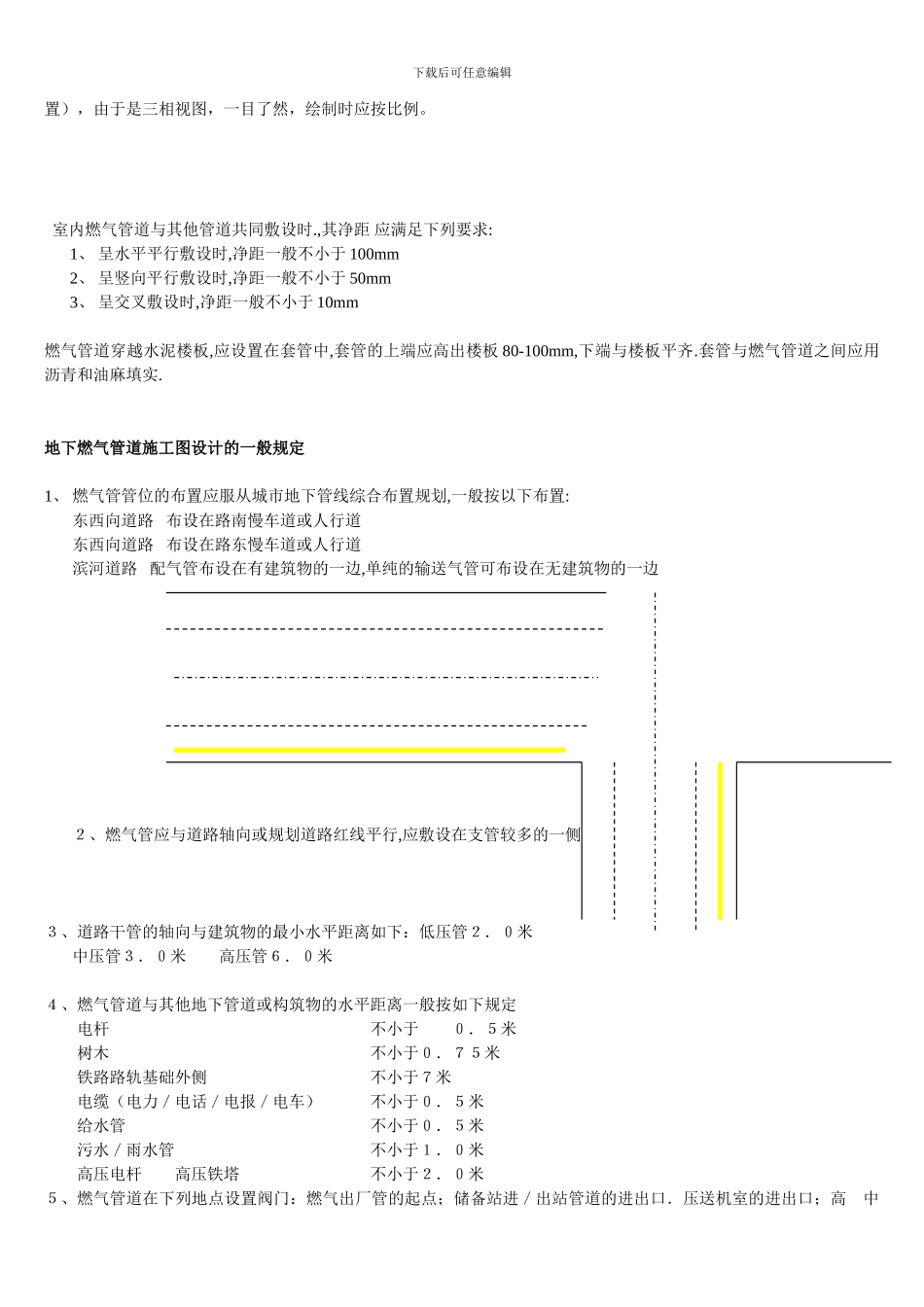

下载后可任意编辑燃气管道设计施工基本要求室内燃气管道施工图设计文件由以下几部分组成:1、 图纸目录包括设计图的全部图纸目录2、 材料目录：包括表具，燃具及管道材料等，分类，分项列出3、 平面布置图（1）准确表示引入管的位置，标明与建筑物的相对位置；（2）室内管道，表具，灶具有平面位置，标明与建筑物轴线的相对尺寸；（3）与周围相邻管子和构筑物平面位置，标明相邻管子的管中心尺寸;（4）标明安装阀门的平面位置及特别管道附件(如放散管等)的平面位置等;燃气管道和电器设备,先例管道之间的净距以及钢管固定件的最大间距必须符合表一、表二的规定表一: 燃气管道和电气设备,相邻管道之间的净距管道和设备与燃气管道净距(cm)平行敷设交叉敷设电气设备明装的绝缘电线或电缆2510(或电线的绝缘套管的二 端 应 伸 出 燃 气 管 道10cm暗装的或放在管子中的绝缘电线5(从所作的槽成管子的边缘算起)1电压小于 1000V 的裸露电线的导电部分100100配电盘或配电箱30不允许相邻管道应保证燃气管道和相邻管道的安装,安全维护和修理2 表二燃气钢管固定件的最大间距管道公称直径(mm)无保温层固定件的最大间距(m)管道公称直径(mm)无保温层固定件的最大间距(m)152.510072031258253.51501032420012404.525014.550530016.565635018.5806.540020.54、 管道轴侧图 管道轴侧土是室内燃气管道的主要设计图纸,它表示了管径,管道走向、波向、高程，平面位置（包括阀门、管件布下载后可任意编辑置），由于是三相视图，一目了然，绘制时应按比例。室内燃气管道与其他管道共同敷设时.,其净距 应满足下列要求:1、 呈水平平行敷设时,净距一般不小于 100mm2、 呈竖向平行敷设时,净距一般不小于 50mm3、 呈交叉敷设时,净距一般不小于 10mm燃气管道穿越水泥楼板,应设置在套管中,套管的上端应高出楼板 80-100mm,下端与楼板平齐.套管与燃气管道之间应用沥青和油麻填实.地下燃气管道施工图设计的一般规定1、 燃气管管位的布置应服从城市地下管线综合布置规划,一般按以下布置:东西向道路 布设在路南慢车道或人行道东西向道路 布设在路东慢车道或人行道滨河道路 配气管布设在有建筑物的一边,单纯的输送气管可布设在无建筑物的一边 ２、燃气管应与道路轴向或规划道路红线平行,应敷设在支管较多的一侧３、道路干管的轴向与建筑物的最小水平距离如下：低压管２．０米 中压管３．０米 高压管６．０米４、燃气管道与其他地下管道或构筑物的水平距离一...
