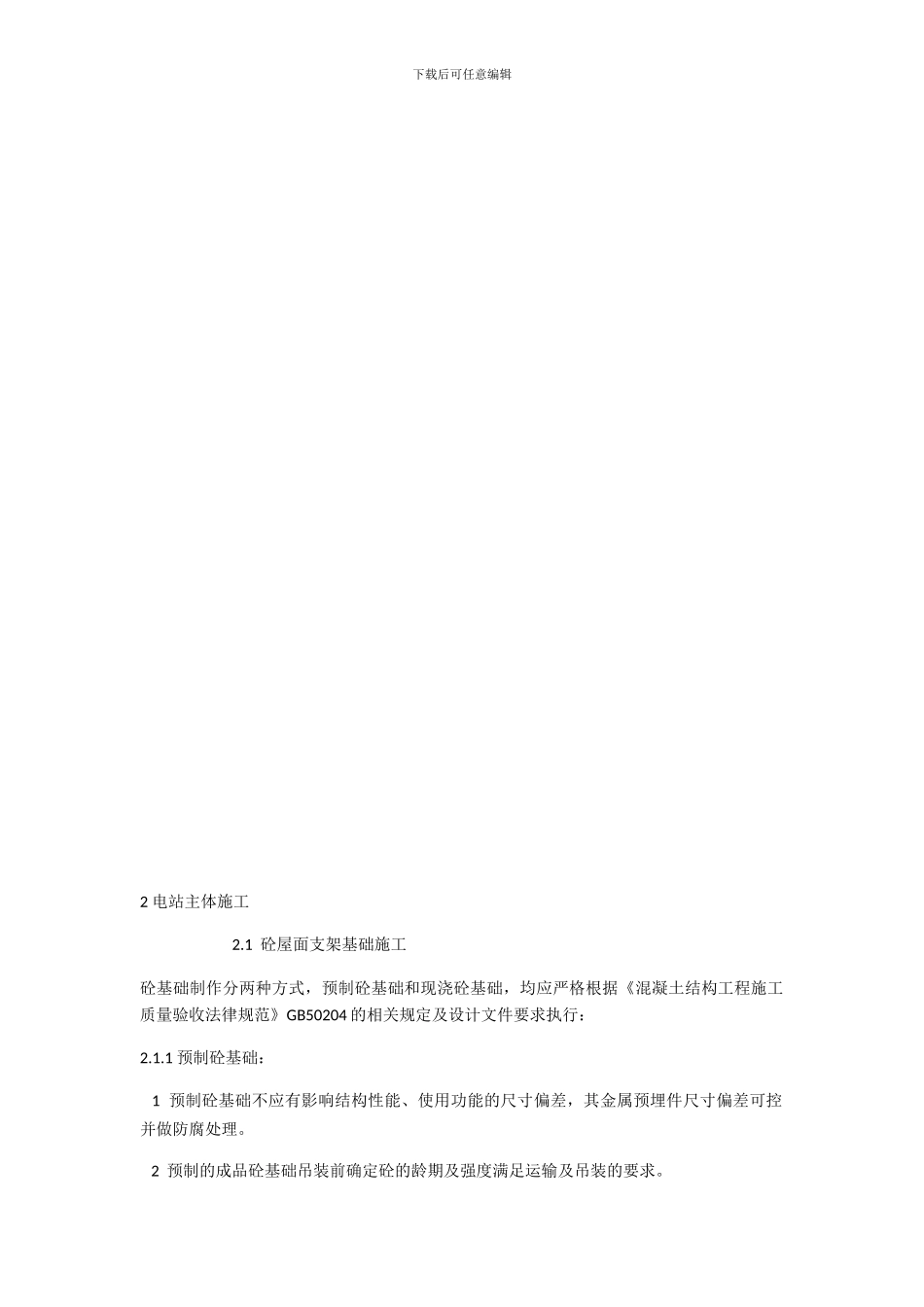

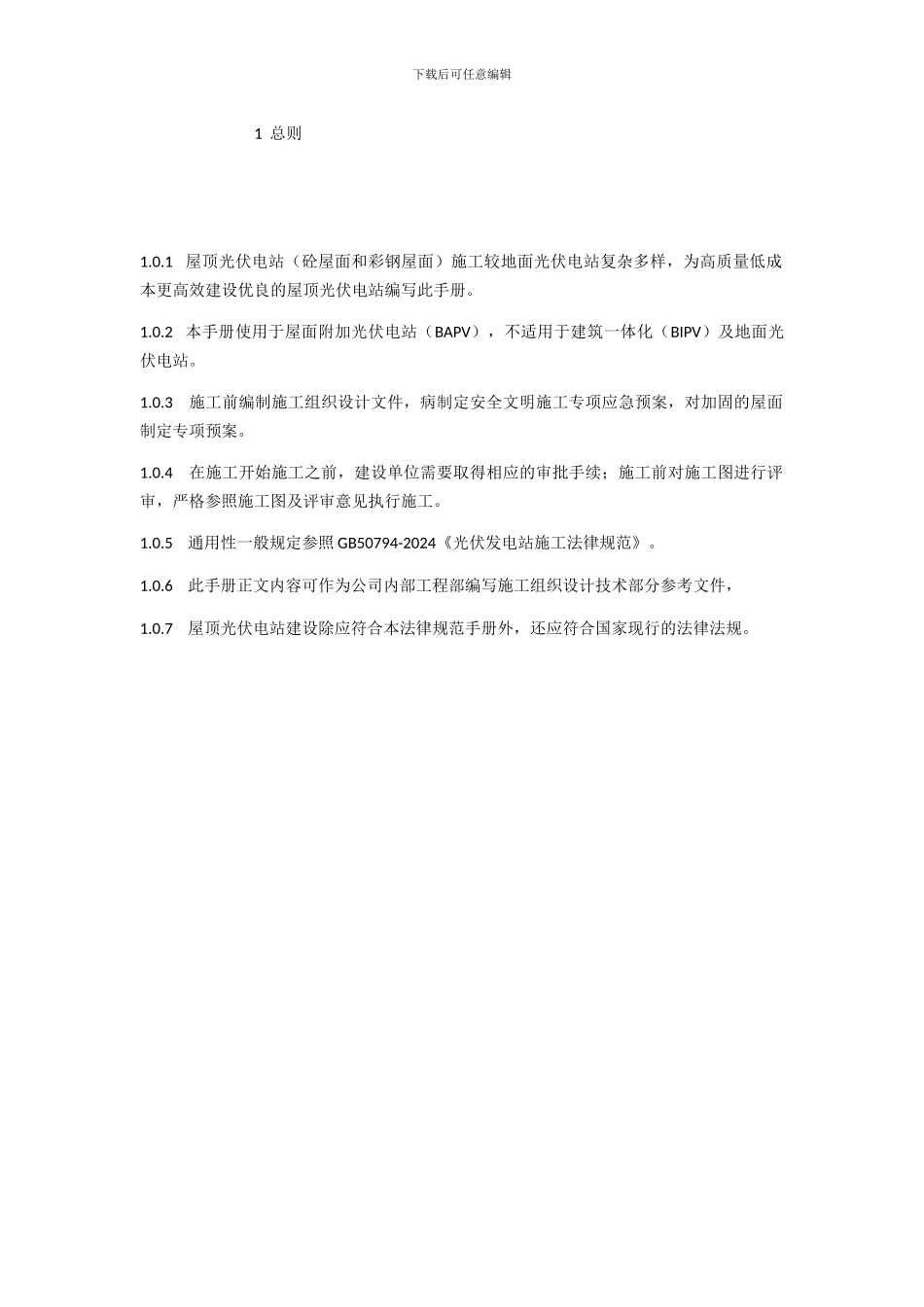

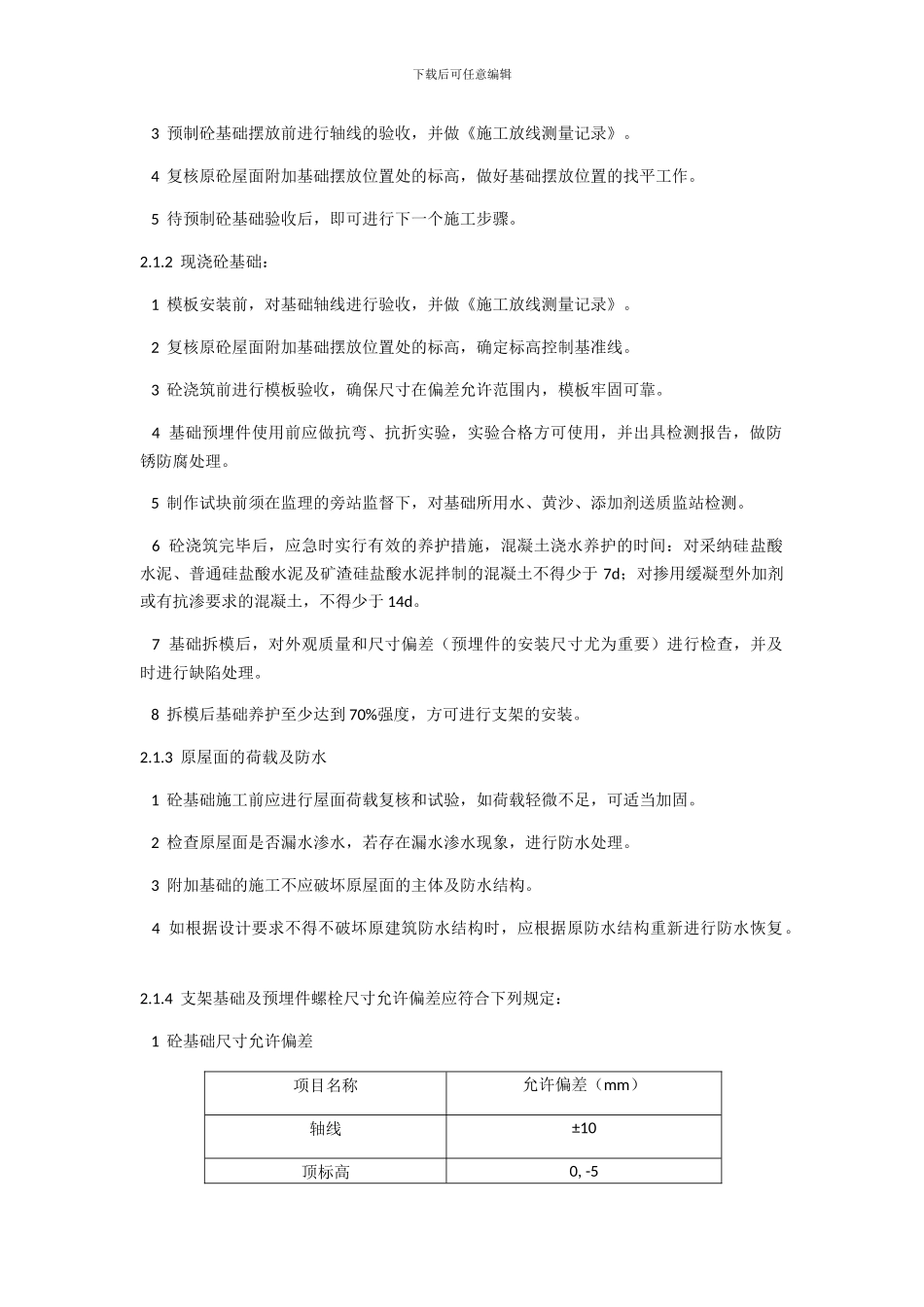

下载后可任意编辑 1 总则1.0.1 屋顶光伏电站（砼屋面和彩钢屋面）施工较地面光伏电站复杂多样，为高质量低成本更高效建设优良的屋顶光伏电站编写此手册。1.0.2 本手册使用于屋面附加光伏电站（BAPV），不适用于建筑一体化（BIPV）及地面光伏电站。1.0.3 施工前编制施工组织设计文件，病制定安全文明施工专项应急预案，对加固的屋面制定专项预案。1.0.4 在施工开始施工之前，建设单位需要取得相应的审批手续；施工前对施工图进行评审，严格参照施工图及评审意见执行施工。1.0.5 通用性一般规定参照 GB50794-2024《光伏发电站施工法律规范》。1.0.6 此手册正文内容可作为公司内部工程部编写施工组织设计技术部分参考文件，1.0.7 屋顶光伏电站建设除应符合本法律规范手册外，还应符合国家现行的法律法规。下载后可任意编辑2 电站主体施工 2.1 砼屋面支架基础施工砼基础制作分两种方式，预制砼基础和现浇砼基础，均应严格根据《混凝土结构工程施工质量验收法律规范》GB50204 的相关规定及设计文件要求执行：2.1.1 预制砼基础： 1 预制砼基础不应有影响结构性能、使用功能的尺寸偏差，其金属预埋件尺寸偏差可控并做防腐处理。 2 预制的成品砼基础吊装前确定砼的龄期及强度满足运输及吊装的要求。下载后可任意编辑 3 预制砼基础摆放前进行轴线的验收，并做《施工放线测量记录》。 4 复核原砼屋面附加基础摆放位置处的标高，做好基础摆放位置的找平工作。 5 待预制砼基础验收后，即可进行下一个施工步骤。2.1.2 现浇砼基础： 1 模板安装前，对基础轴线进行验收，并做《施工放线测量记录》。 2 复核原砼屋面附加基础摆放位置处的标高，确定标高控制基准线。 3 砼浇筑前进行模板验收，确保尺寸在偏差允许范围内，模板牢固可靠。 4 基础预埋件使用前应做抗弯、抗折实验，实验合格方可使用，并出具检测报告，做防锈防腐处理。 5 制作试块前须在监理的旁站监督下，对基础所用水、黄沙、添加剂送质监站检测。 6 砼浇筑完毕后，应急时实行有效的养护措施，混凝土浇水养护的时间：对采纳硅盐酸水泥、普通硅盐酸水泥及矿渣硅盐酸水泥拌制的混凝土不得少于 7d；对掺用缓凝型外加剂或有抗渗要求的混凝土，不得少于 14d。 7 基础拆模后，对外观质量和尺寸偏差（预埋件的安装尺寸尤为重要）进行检查，并及时进行缺陷处理。 8 拆模后基础养护至少达到 70%强度，方可进行支架的安装。2.1.3 原屋面的荷载及防水 1 砼基础...
