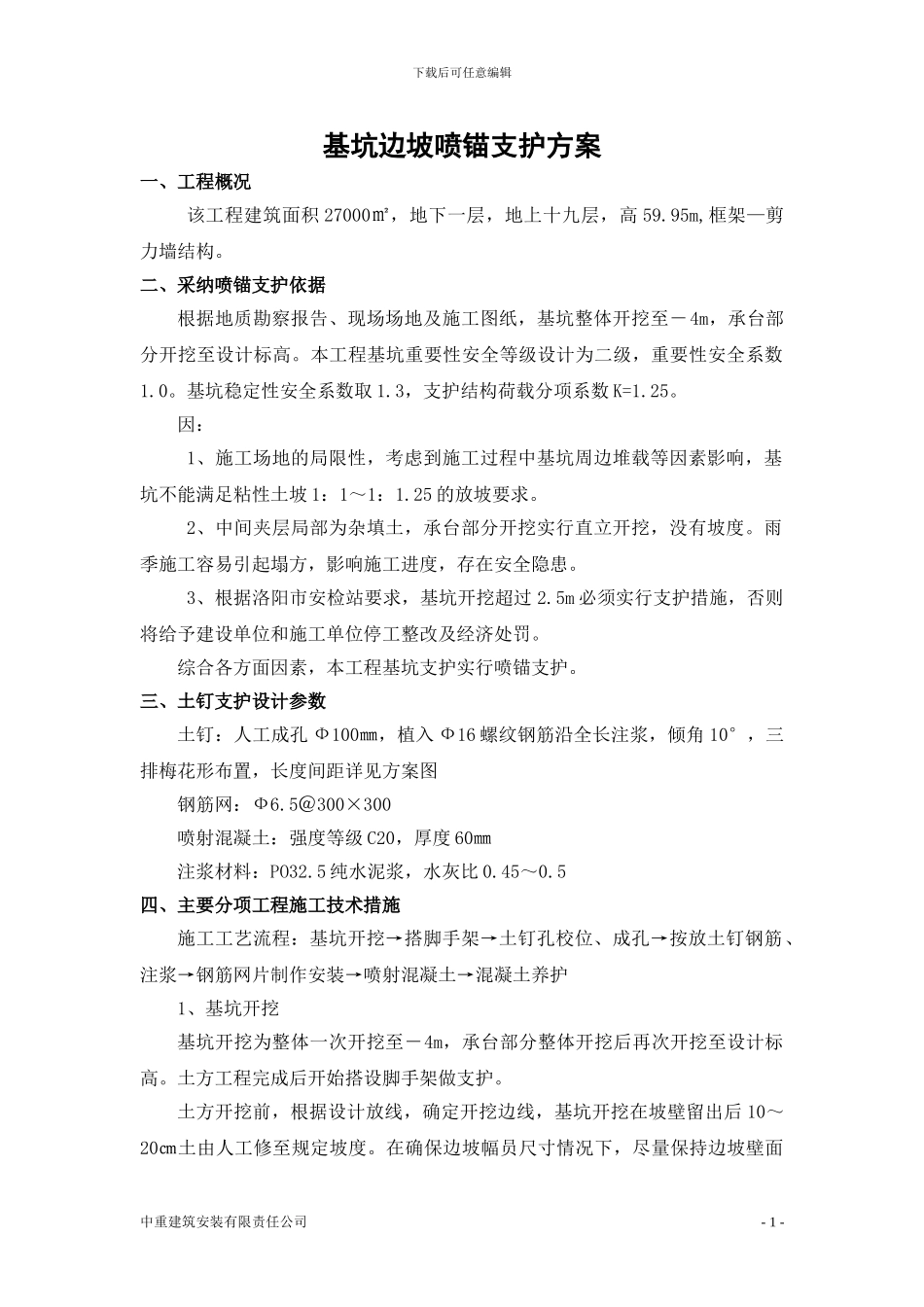

下载后可任意编辑基坑边坡喷锚支护方案一、工程概况该工程建筑面积 27000㎡，地下一层，地上十九层，高 59.95m,框架—剪力墙结构。二、采纳喷锚支护依据根据地质勘察报告、现场场地及施工图纸，基坑整体开挖至－4m，承台部分开挖至设计标高。本工程基坑重要性安全等级设计为二级，重要性安全系数1.0。基坑稳定性安全系数取 1.3，支护结构荷载分项系数 K=1.25。因：1、施工场地的局限性，考虑到施工过程中基坑周边堆载等因素影响，基坑不能满足粘性土坡 1：1～1：1.25 的放坡要求。2、中间夹层局部为杂填土，承台部分开挖实行直立开挖，没有坡度。雨季施工容易引起塌方，影响施工进度，存在安全隐患。3、根据洛阳市安检站要求，基坑开挖超过 2.5m 必须实行支护措施，否则将给予建设单位和施工单位停工整改及经济处罚。综合各方面因素，本工程基坑支护实行喷锚支护。三、土钉支护设计参数土钉：人工成孔 Ф100㎜，植入 Ф16 螺纹钢筋沿全长注浆，倾角 10°，三排梅花形布置，长度间距详见方案图钢筋网：Ф6.5＠300×300喷射混凝土：强度等级 C20，厚度 60㎜注浆材料：PO32.5 纯水泥浆，水灰比 0.45～0.5四、主要分项工程施工技术措施施工工艺流程：基坑开挖→搭脚手架→土钉孔校位、成孔→按放土钉钢筋、注浆→钢筋网片制作安装→喷射混凝土→混凝土养护1、基坑开挖基坑开挖为整体一次开挖至－4m，承台部分整体开挖后再次开挖至设计标高。土方工程完成后开始搭设脚手架做支护。土方开挖前，根据设计放线，确定开挖边线，基坑开挖在坡壁留出后 10～20㎝土由人工修至规定坡度。在确保边坡幅员尺寸情况下，尽量保持边坡壁面中重建筑安装有限责任公司 - 1 -下载后可任意编辑的平整。2、设置土钉2.1、钻孔土钉钻孔的向下倾角为 10°，钻孔前，应根据设计要求定出孔位并作出标记及编号。土钉采纳洛阳铲成孔直径 Ф100㎜，成孔过程应有专人作成孔纪录，按土钉编号逐一记载取出土体的特征、成孔质量、事故处理等。土钉钻孔的质量应符合下列规定：1）孔距允许偏差为＋100㎜；2）孔径允许偏差为＋ 5 ㎜；3）孔深允许偏差为＋30㎜；4）倾角允许偏差为＋1°。2.2、插入土钉钢筋土钉钢筋选用 Ф16 螺纹钢，插入土钉钢筋要进行清孔检查，土钉钢筋置入孔中前，要先在钢筋上安装对中定位支架，以保证钢筋处以孔位中心且注浆后其保护层厚度不小于 25㎜。支架沿土钉长间距为 2～3 m，支架可为金属或塑料件。2.3、注浆注浆前要验收土钉钢筋...
