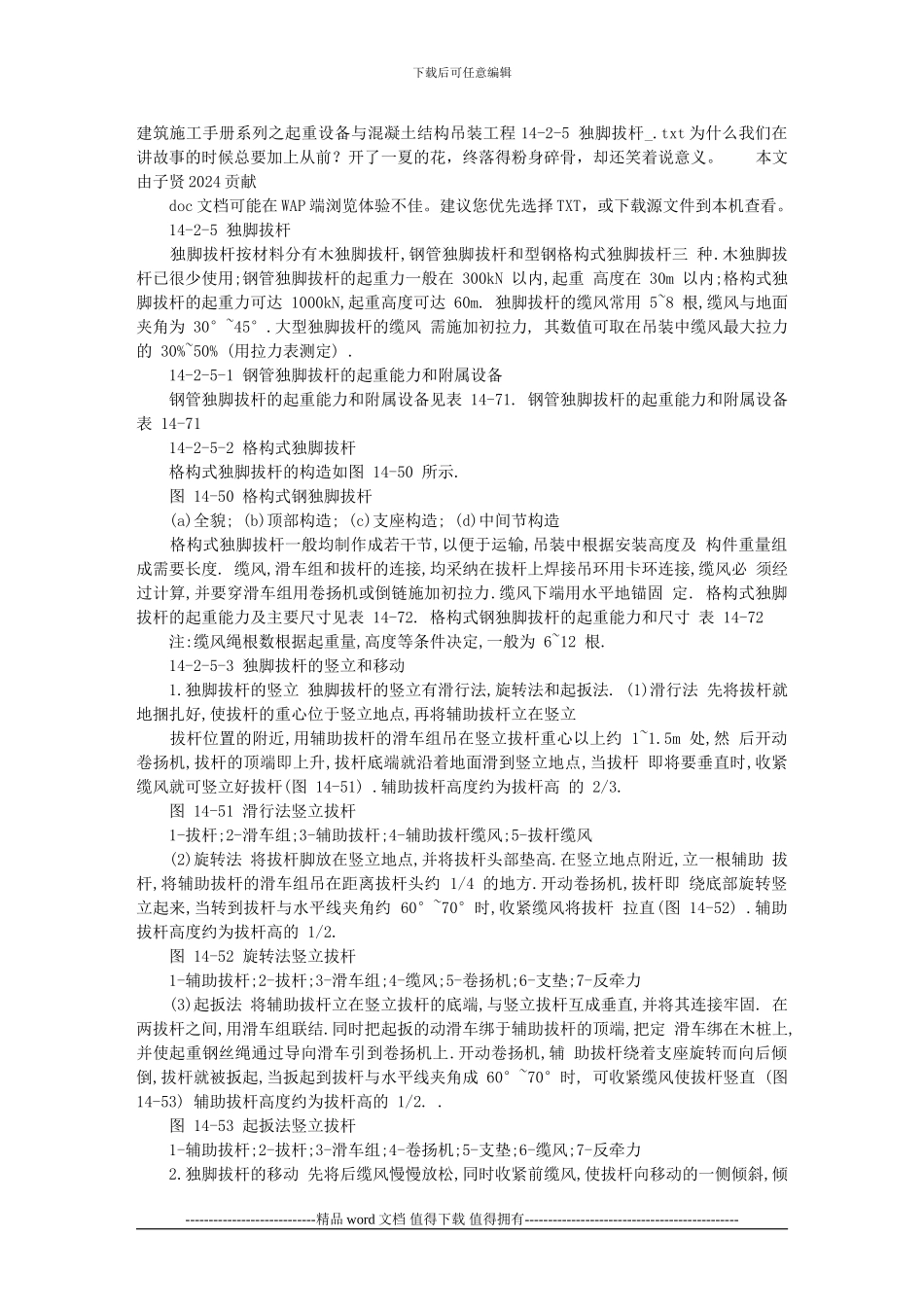

下载后可任意编辑建筑施工手册系列之起重设备与混凝土结构吊装工程 14-2-5 独脚拔杆_.txt 为什么我们在讲故事的时候总要加上从前？开了一夏的花，终落得粉身碎骨，却还笑着说意义。 本文由子贤 2024 贡献 doc 文档可能在 WAP 端浏览体验不佳。建议您优先选择 TXT，或下载源文件到本机查看。 14-2-5 独脚拔杆 独脚拔杆按材料分有木独脚拔杆,钢管独脚拔杆和型钢格构式独脚拔杆三 种.木独脚拔杆已很少使用;钢管独脚拔杆的起重力一般在 300kN 以内,起重 高度在 30m 以内;格构式独脚拔杆的起重力可达 1000kN,起重高度可达 60m. 独脚拔杆的缆风常用 5~8 根,缆风与地面夹角为 30°~45°.大型独脚拔杆的缆风 需施加初拉力, 其数值可取在吊装中缆风最大拉力的 30%~50% (用拉力表测定) . 14-2-5-1 钢管独脚拔杆的起重能力和附属设备 钢管独脚拔杆的起重能力和附属设备见表 14-71. 钢管独脚拔杆的起重能力和附属设备 表 14-71 14-2-5-2 格构式独脚拔杆 格构式独脚拔杆的构造如图 14-50 所示. 图 14-50 格构式钢独脚拔杆 (a)全貌; (b)顶部构造; (c)支座构造; (d)中间节构造 格构式独脚拔杆一般均制作成若干节,以便于运输,吊装中根据安装高度及 构件重量组成需要长度. 缆风,滑车组和拔杆的连接,均采纳在拔杆上焊接吊环用卡环连接,缆风必 须经过计算,并要穿滑车组用卷扬机或倒链施加初拉力.缆风下端用水平地锚固 定. 格构式独脚拔杆的起重能力及主要尺寸见表 14-72. 格构式钢独脚拔杆的起重能力和尺寸 表 14-72 注:缆风绳根数根据起重量,高度等条件决定,一般为 6~12 根. 14-2-5-3 独脚拔杆的竖立和移动 1.独脚拔杆的竖立 独脚拔杆的竖立有滑行法,旋转法和起扳法. (1)滑行法 先将拔杆就地捆扎好,使拔杆的重心位于竖立地点,再将辅助拔杆立在竖立 拔杆位置的附近,用辅助拔杆的滑车组吊在竖立拔杆重心以上约 1~1.5m 处,然 后开动卷扬机,拔杆的顶端即上升,拔杆底端就沿着地面滑到竖立地点,当拔杆 即将要垂直时,收紧缆风就可竖立好拔杆(图 14-51) .辅助拔杆高度约为拔杆高 的 2/3. 图 14-51 滑行法竖立拔杆 1-拔杆;2-滑车组;3-辅助拔杆;4-辅助拔杆缆风;5-拔杆缆风 (2)旋转法 将拔杆脚放在竖立地点,并将拔杆头部垫高.在竖立地点附近,立一根辅助 拔杆,将辅助拔杆的滑车组吊在距离拔杆头约 1/4 的地方.开动卷扬机,拔杆即 绕底部旋转竖立起来,当转到拔杆与水平线夹角约 60°~70...
