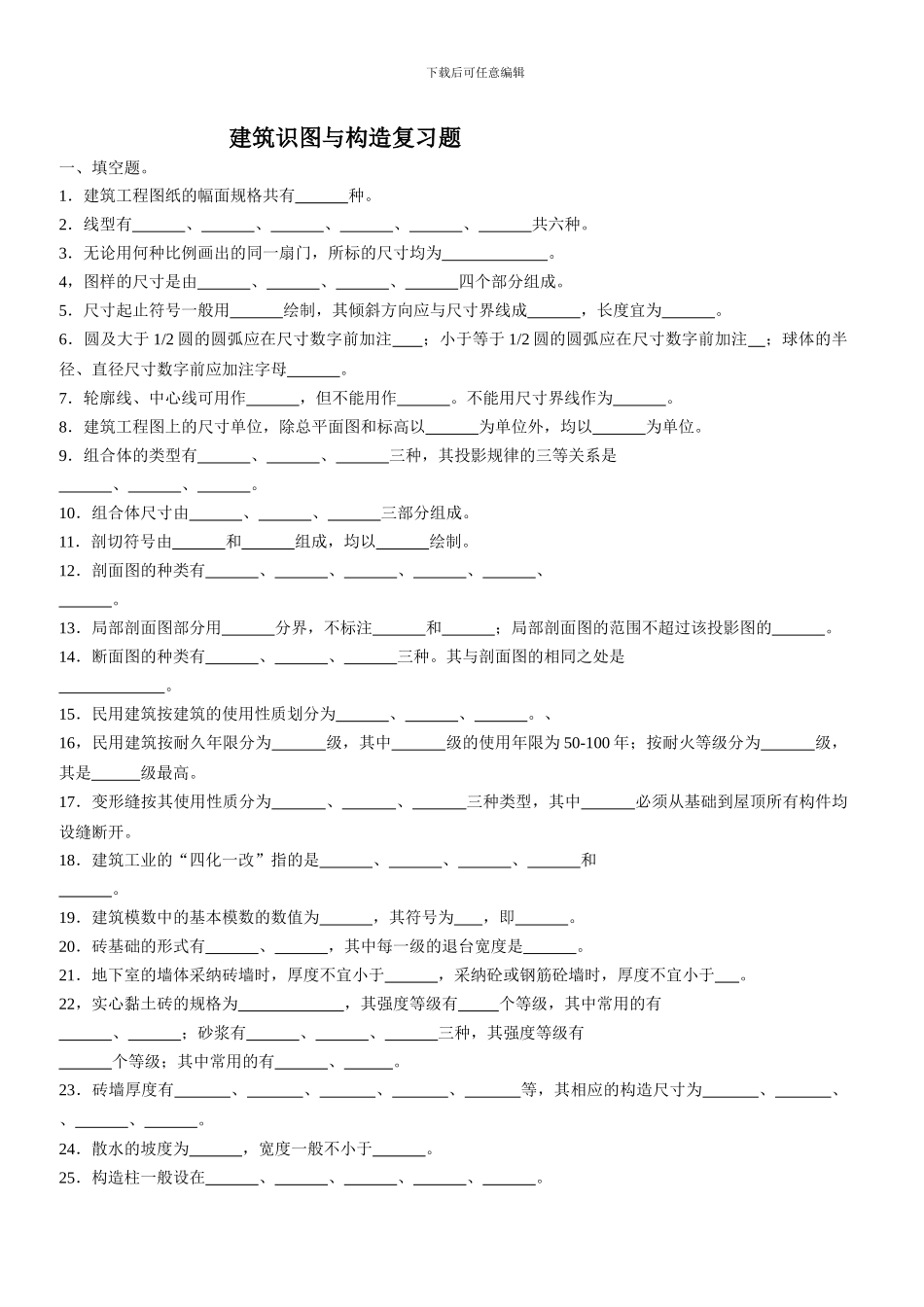

下载后可任意编辑 建筑识图与构造复习题一、填空题。1．建筑工程图纸的幅面规格共有 种。2．线型有 、 、 、 、 、 共六种。3．无论用何种比例画出的同一扇门，所标的尺寸均为 。4，图样的尺寸是由 、 、 、 四个部分组成。5．尺寸起止符号一般用 绘制，其倾斜方向应与尺寸界线成 ，长度宜为 。6．圆及大于 1/2 圆的圆弧应在尺寸数字前加注 ；小于等于 1/2 圆的圆弧应在尺寸数字前加注 ；球体的半径、直径尺寸数字前应加注字母 。7．轮廓线、中心线可用作 ，但不能用作 。不能用尺寸界线作为 。8．建筑工程图上的尺寸单位，除总平面图和标高以 为单位外，均以 为单位。9．组合体的类型有 、 、 三种，其投影规律的三等关系是 、 、 。10．组合体尺寸由 、 、 三部分组成。11．剖切符号由 和 组成，均以 绘制。12．剖面图的种类有 、 、 、 、 、 。13．局部剖面图部分用 分界，不标注 和 ；局部剖面图的范围不超过该投影图的 。14．断面图的种类有 、 、 三种。其与剖面图的相同之处是 。15．民用建筑按建筑的使用性质划分为 、 、 。、16，民用建筑按耐久年限分为 级，其中 级的使用年限为 50-100 年；按耐火等级分为 级，其是 级最高。17．变形缝按其使用性质分为 、 、 三种类型，其中 必须从基础到屋顶所有构件均设缝断开。18．建筑工业的“四化一改”指的是 、 、 、 和 。19．建筑模数中的基本模数的数值为 ，其符号为 ，即 。20．砖基础的形式有 、 ，其中每一级的退台宽度是 。21．地下室的墙体采纳砖墙时，厚度不宜小于 ，采纳砼或钢筋砼墙时，厚度不宜小于 。22，实心黏土砖的规格为 ，其强度等级有 个等级，其中常用的有 、 ；砂浆有 、 、 三种，其强度等级有 个等级；其中常用的有 、 。23．砖墙厚度有 、 、 、 、 等，其相应的构造尺寸为 、 、 、 、 。24．散水的坡度为 ，宽度一般不小于 。25．构造柱一般设在 、 、 、 、 。下载后可任意编辑26．抹灰类墙面的质量等级分为 、 、 。27．钢筋砼楼板按施工方式不同，分为 、 、 。28．现浇式钢筋砼楼板根据受力和传力情况，分为 、 、 、 。29．板式楼梯中的单向板是指 ；双向板是指 。30．楼板在砖墙上的搁置长度一般不小于 ，梁在砖墙上的搁置长度与梁高有关，当梁高不超过500mm 时，其搁置长度不小于 ，当梁高超过 500mm 时，搁置长度不小于 。...
