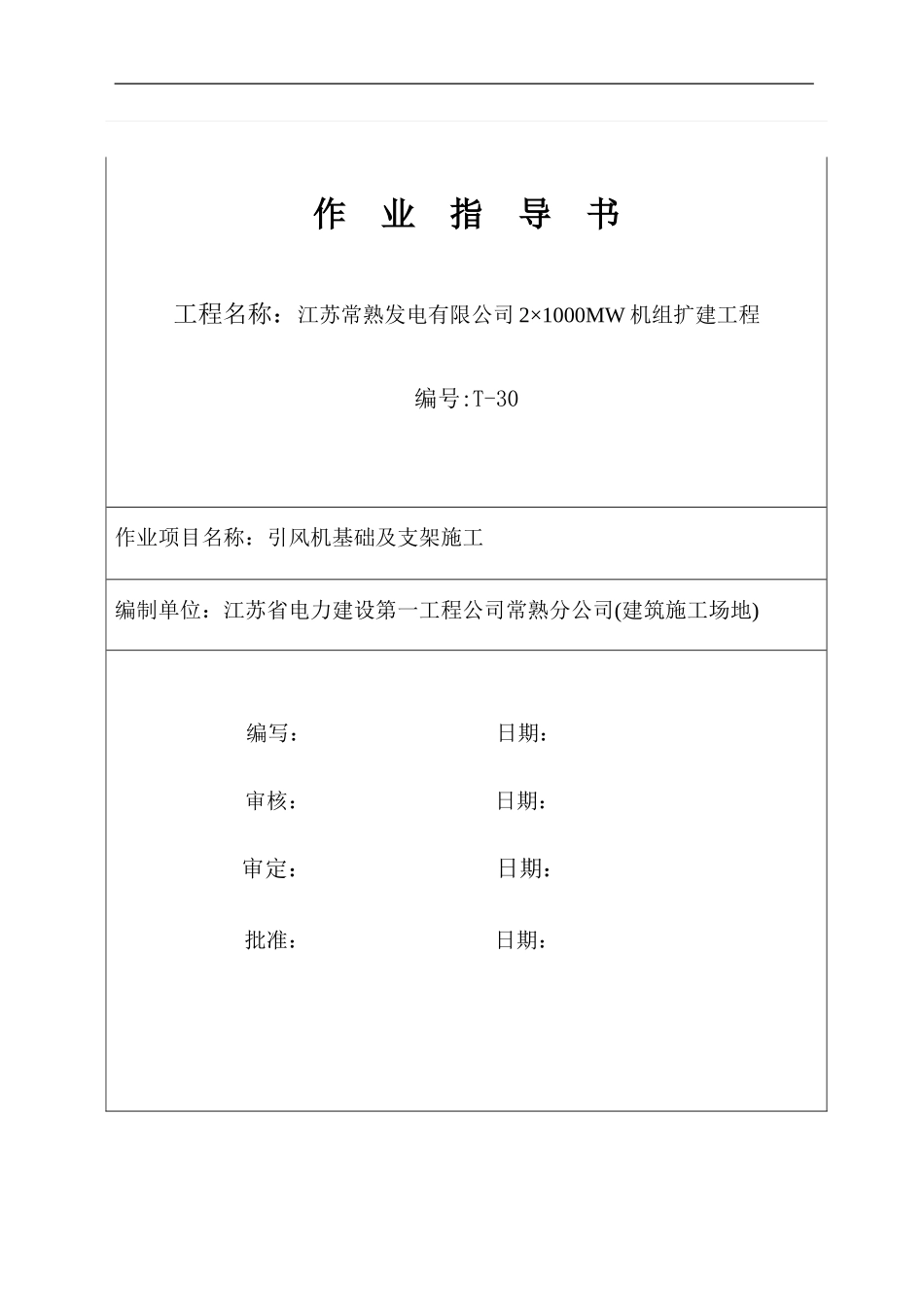

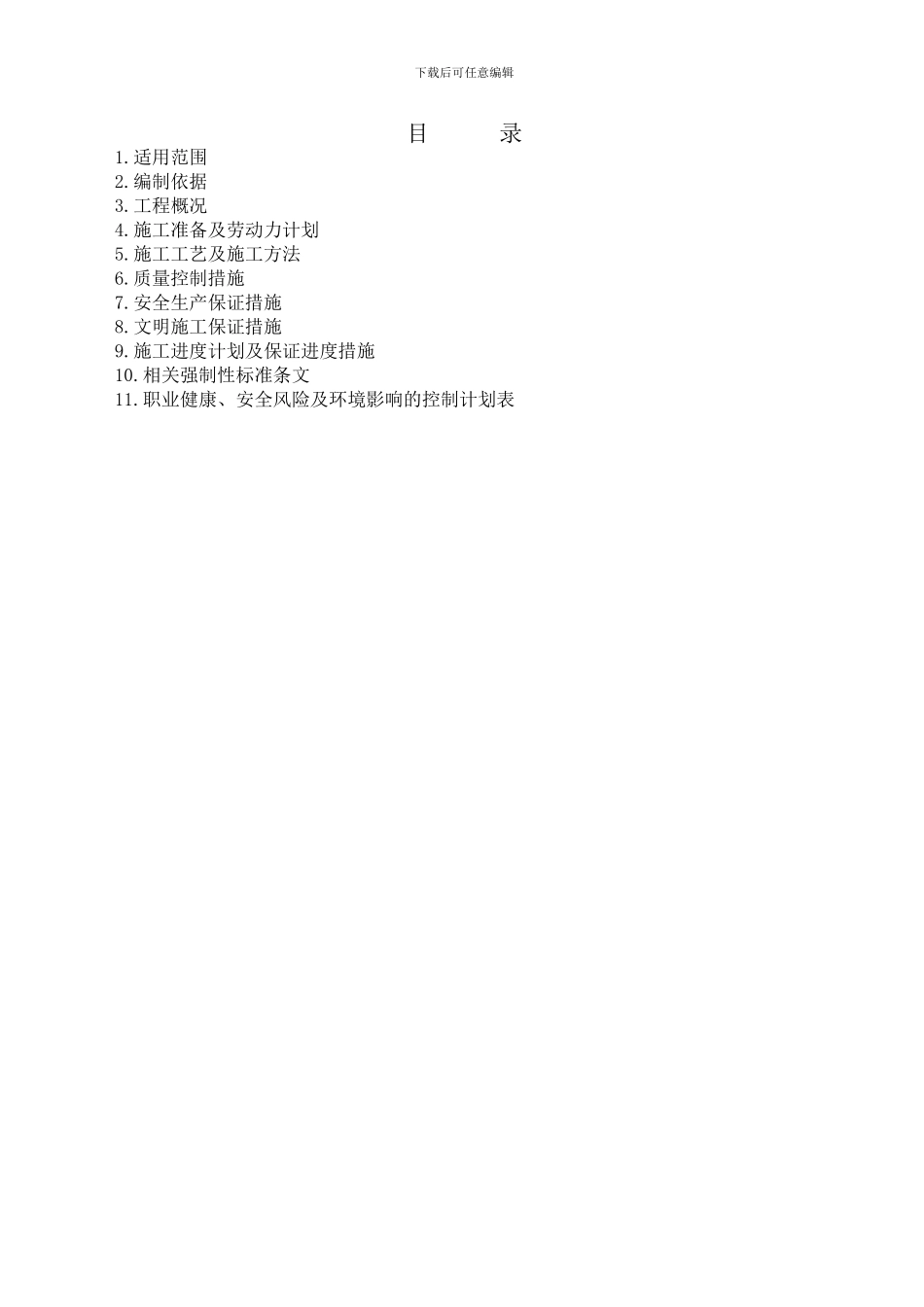

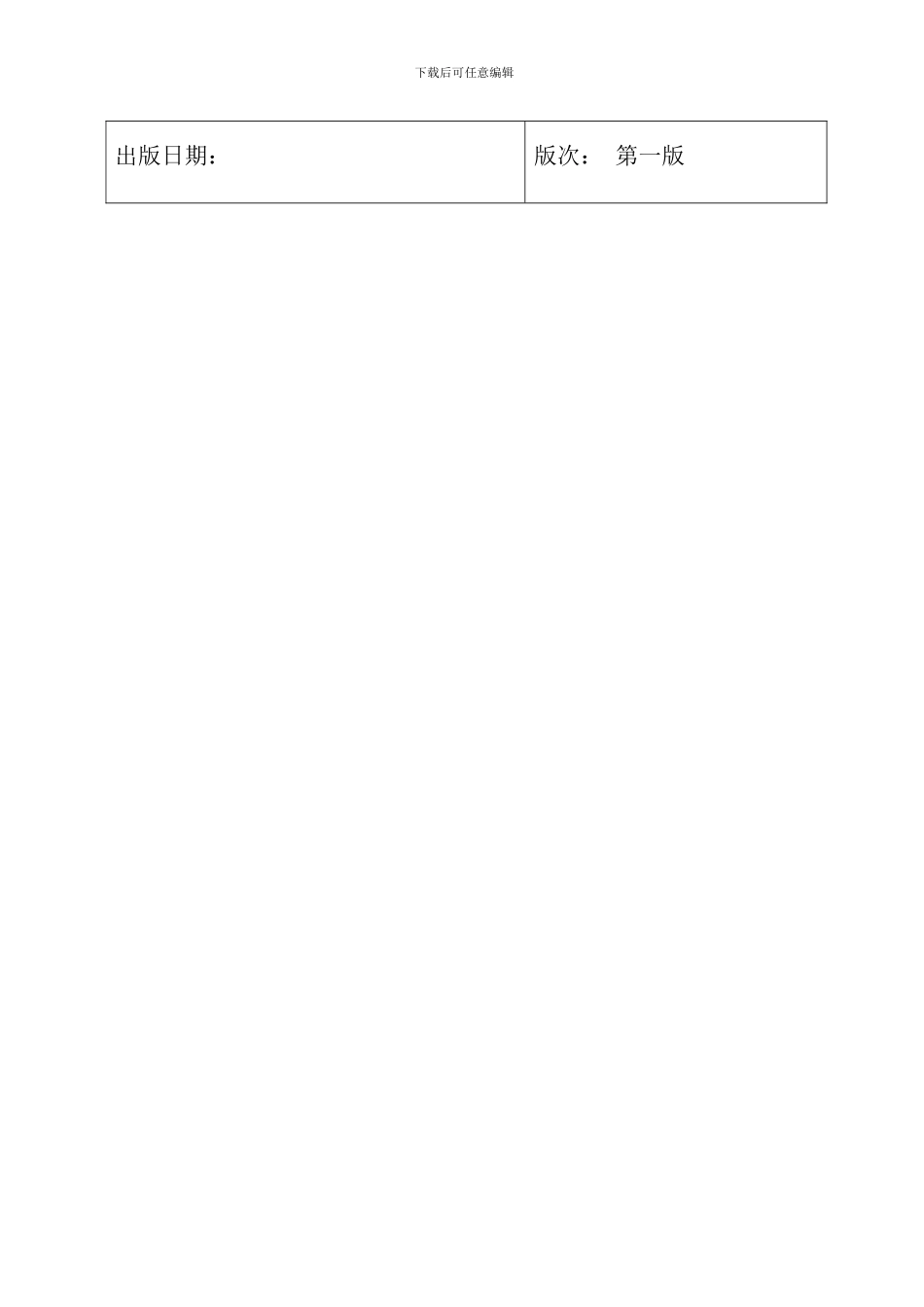

作 业 指 导 书工程名称：江苏常熟发电有限公司 2×1000MW 机组扩建工程编号:T-30作业项目名称：引风机基础及支架施工编制单位：江苏省电力建设第一工程公司常熟分公司(建筑施工场地)编写： 日期：审核： 日期： 审定： 日期： 批准： 日期：下载后可任意编辑出版日期：版次： 第一版下载后可任意编辑目 录1.适用范围2.编制依据3.工程概况4.施工准备及劳动力计划5.施工工艺及施工方法6.质量控制措施7.安全生产保证措施8.文明施工保证措施9.施工进度计划及保证进度措施10.相关强制性标准条文11.职业健康、安全风险及环境影响的控制计划表1.适用范围本方案适用于江苏常熟发电有限公司 2×1000MW 机组扩建工程＃5 引风机基础及支架钢筋、模板、混凝土工程施工。2、编制依据2.1 施工图纸《引风机基础及支架施工图》F213902S-T53122.2《电力建设施工质量检验及评定规程》土建工程篇 DL/T5210.1-20242.3《建筑工程施工质量验收统一标准》GB50300-20012.4《电力建设安全健康与环境管理规定》2.5《电力建设安全工作规程》DL5009.1-20242.6《钢筋焊接及验收法律规范》JGJ18—20242.7《建筑施工手册》第四版2.8 建筑施工计算手册3.工程概况本工程为常熟发电有限公司（2×1000MW）机组工程 5#机引风机基础及支架，引风机基础的±0.00 米相当于绝对标高 3.90 米（85 国家高程）。#5 引风机工程位于电除尘和烟囱之间，长度为 85 米，宽度为 12 米，7 个开间，支架顶标高为 17.25 米；本工程在 Y503-Y504 线和 Y505-Y506 线开间有引风机基础两座，引风机基础长 22.8 米，宽 6.4 米，高 4.85 米。本工程包括 CTJ02 矩形基础 8 个，CTJ01六边形基础 4 个, CTJ03 矩形基础 4 个。CTJ01 六边形柱基平面外尺寸为 3184×2760， CTJ02 柱基平面尺寸为 3000×3000, CTJ03 柱基平面尺寸为 3750×3750。基础底面基标应为-2.50m。砼强度等级为 C30，基底以下设 100 厚 C10 砼垫层。本工程以 5#锅炉中心线为基准基本对称布置，为三层钢筋砼框架结构。Y503~Y506 的 13.0m 层设 Q=500KN双轨吊一座。基础全部坐落在钢筋砼管桩上。本工程工程量:(以预算为准)砼：C10：50m3 C30：1900.2m3 模板：4470.39 m2 钢筋：312.132t本工程以投入的周转材：φ48x3 钢管：210 吨；扣件：26400 个；安全网：3200 m2；脚手板 1300 m34.施工准备及劳动力计划4.1 施工前的准备工作4.1.1 现场施工用电及施工用...
