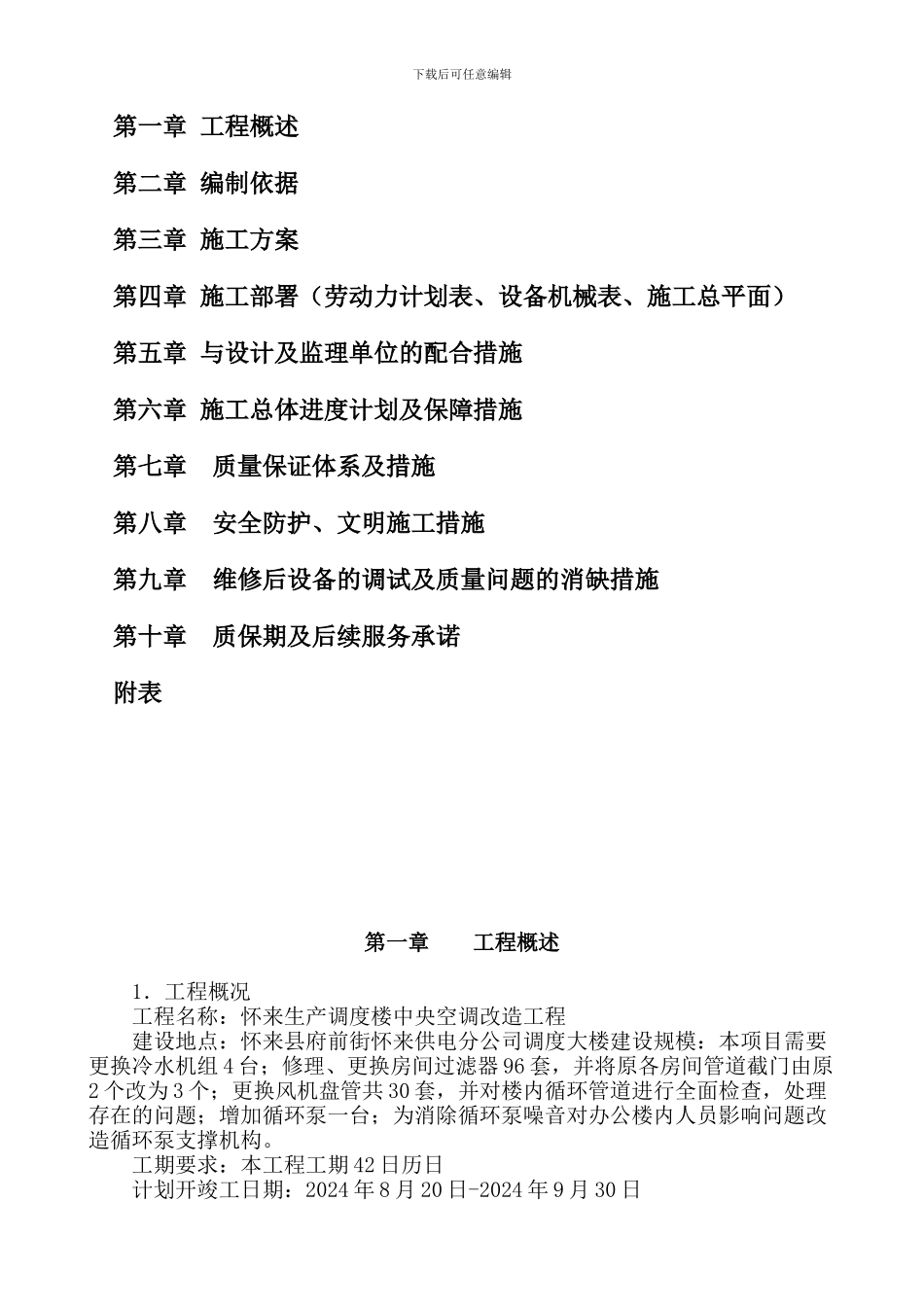

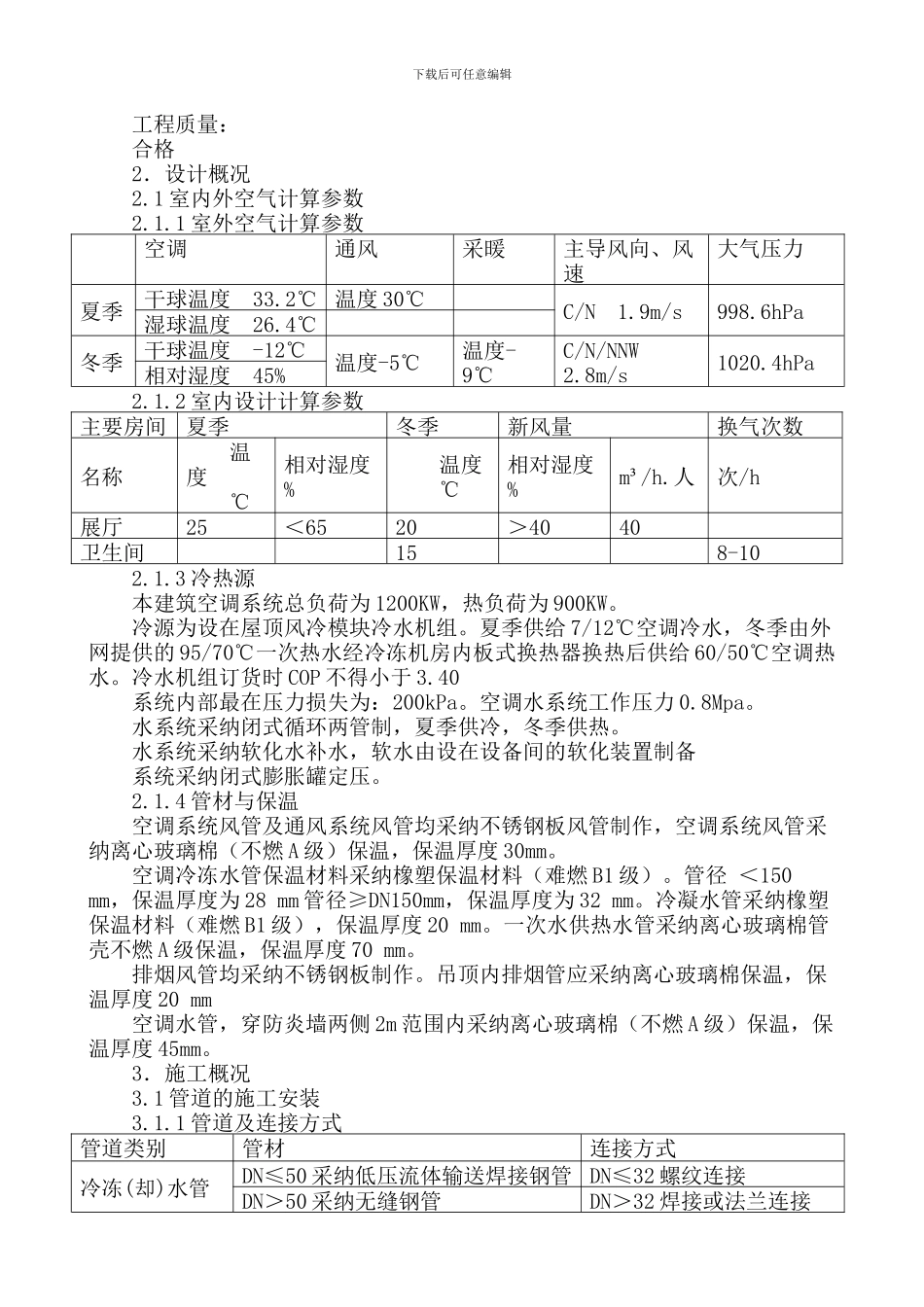

下载后可任意编辑 怀来生产调度楼中央空调改造工程 施 工 组 织 设 计 目 录下载后可任意编辑 第一章 工程概述 第二章 编制依据 第三章 施工方案 第四章 施工部署（劳动力计划表、设备机械表、施工总平面） 第五章 与设计及监理单位的配合措施 第六章 施工总体进度计划及保障措施 第七章 质量保证体系及措施 第八章 安全防护、文明施工措施 第九章 维修后设备的调试及质量问题的消缺措施 第十章 质保期及后续服务承诺 附表第一章 工程概述1．工程概况工程名称：怀来生产调度楼中央空调改造工程建设地点：怀来县府前街怀来供电分公司调度大楼建设规模：本项目需要 更换冷水机组 4 台；修理、更换房间过滤器 96 套，并将原各房间管道截门由原2 个改为 3 个；更换风机盘管共 30 套，并对楼内循环管道进行全面检查，处理存在的问题；增加循环泵一台；为消除循环泵噪音对办公楼内人员影响问题改造循环泵支撑机构。工期要求：本工程工期 42 日历日计划开竣工日期：2024 年 8 月 20 日-2024 年 9 月 30 日下载后可任意编辑工程质量：合格2．设计概况2.1 室内外空气计算参数2.1.1 室外空气计算参数空调通风采暖主导风向、风速大气压力夏季干球温度 33.2℃ 温度 30℃C/N 1.9m/s998.6hPa湿球温度 26.4℃冬季干球温度 -12℃温度-5℃温度-9℃C/N/NNW 2.8m/s1020.4hPa相对湿度 45%2.1.2 室内设计计算参数主要房间夏季冬季新风量换气次数名称温度℃相对湿度 %温度℃相对湿度 %m³/h.人次/h展厅25＜6520＞4040卫生间158-102.1.3 冷热源本建筑空调系统总负荷为 1200KW，热负荷为 900KW。冷源为设在屋顶风冷模块冷水机组。夏季供给 7/12℃空调冷水，冬季由外网提供的 95/70℃一次热水经冷冻机房内板式换热器换热后供给 60/50℃空调热水。冷水机组订货时 COP 不得小于 3.40系统内部最在压力损失为：200kPa。空调水系统工作压力 0.8Mpa。水系统采纳闭式循环两管制，夏季供冷，冬季供热。水系统采纳软化水补水，软水由设在设备间的软化装置制备系统采纳闭式膨胀罐定压。2.1.4 管材与保温空调系统风管及通风系统风管均采纳不锈钢板风管制作，空调系统风管采纳离心玻璃棉（不燃 A 级）保温，保温厚度 30mm。空调冷冻水管保温材料采纳橡塑保温材料（难燃 B1 级）。管径 ＜150 mm，保温厚度为 28 mm 管径≥DN150mm，保温厚度为 32 mm。冷凝水管采纳橡塑保温材料（难燃 B1 级）...
