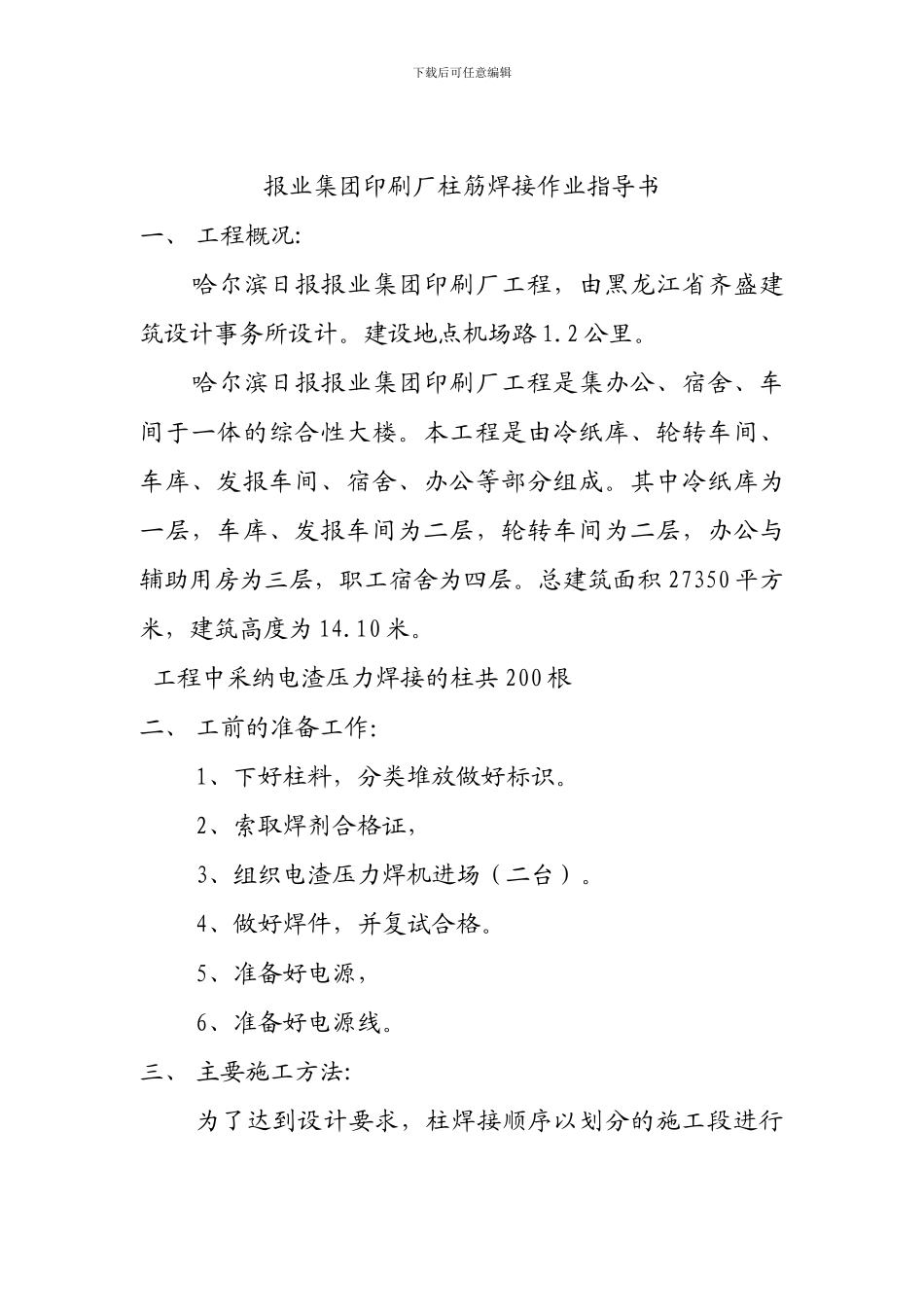

下载后可任意编辑报业集团印刷厂柱筋焊接作业指导书一、 工程概况:哈尔滨日报报业集团印刷厂工程，由黑龙江省齐盛建筑设计事务所设计。建设地点机场路 1.2 公里。哈尔滨日报报业集团印刷厂工程是集办公、宿舍、车间于一体的综合性大楼。本工程是由冷纸库、轮转车间、车库、发报车间、宿舍、办公等部分组成。其中冷纸库为一层，车库、发报车间为二层，轮转车间为二层，办公与辅助用房为三层，职工宿舍为四层。总建筑面积 27350 平方米，建筑高度为 14.10 米。 工程中采纳电渣压力焊接的柱共 200 根二、 工前的准备工作：1、下好柱料，分类堆放做好标识。2、索取焊剂合格证，3、组织电渣压力焊机进场（二台）。4、做好焊件，并复试合格。5、准备好电源，6、准备好电源线。三、 主要施工方法:为了达到设计要求，柱焊接顺序以划分的施工段进行下载后可任意编辑施工，分为四个施工段施工，施工段划分如下图：四、技术措施：1、焊接之前，根据钢筋直径选择焊接时间，Ф25 焊接电流为 400—450 秒，焊接时间为 27 秒。2、为保证焊接质量，焊接夹具上下钳必需通心，钢筋一经夹紧，不得晃动。3、引燃电弧后，先进行电弧过程，然后加快 上钢筋下送速度，使钢筋端面与液态渣池接触，最后在断电的同时，讯速下压上钢筋，挤出熔化金属和熔渣。4、接头焊完后，停歇后，方可回收焊剂和卸下焊接夹具，敲去渣壳。五、 程质量保证措施：1、必需按设计施工，严格遵守操作规程。2、柱筋焊接是关键工序，施工中设专人检查柱筋是否下载后可任意编辑通心弯折（不大于等于 4°）。烧伤等缺陷。 3、准确掌握通电时间及电流，确保四周焊包均匀，凸出钢筋表面高度大于等于 4 毫米。4 、实行三检制和操作者挂牌制，使工程具有可追溯性。六、 安全措施：1．操作者必须穿戴劳保用品。2 ． 操 作 时 严 格 执 行 安 全 操 作 规 程 与 ISO9000 及SIO14000 程序文件的有关规定。3．雨后严禁在潮湿处作业，避开触电伤人。4．焊完的钢筋相隔一定时间后方可撤离卡具。5．电焊机要设单独开关，开关放在防雨的闸箱内加保护器，拉合闸时带手套，侧面操作。6．把线地线禁止与钢丝绳接触，把线使用绝缘良好的软线，如有接头，须连接牢固、绝缘。禁止利用厂房的金属结构、管道、轨道、钢丝绳或其它金属搭接代替零线使用。7．更换场地移动把线时应切断电源，不得手持把线把梯登高。8．施焊场地周围清除易燃易爆物品或进行覆盖、隔离。9．工作结束应切断焊机电源，检查确认无火险后方可离开。 下载后可任意编辑
