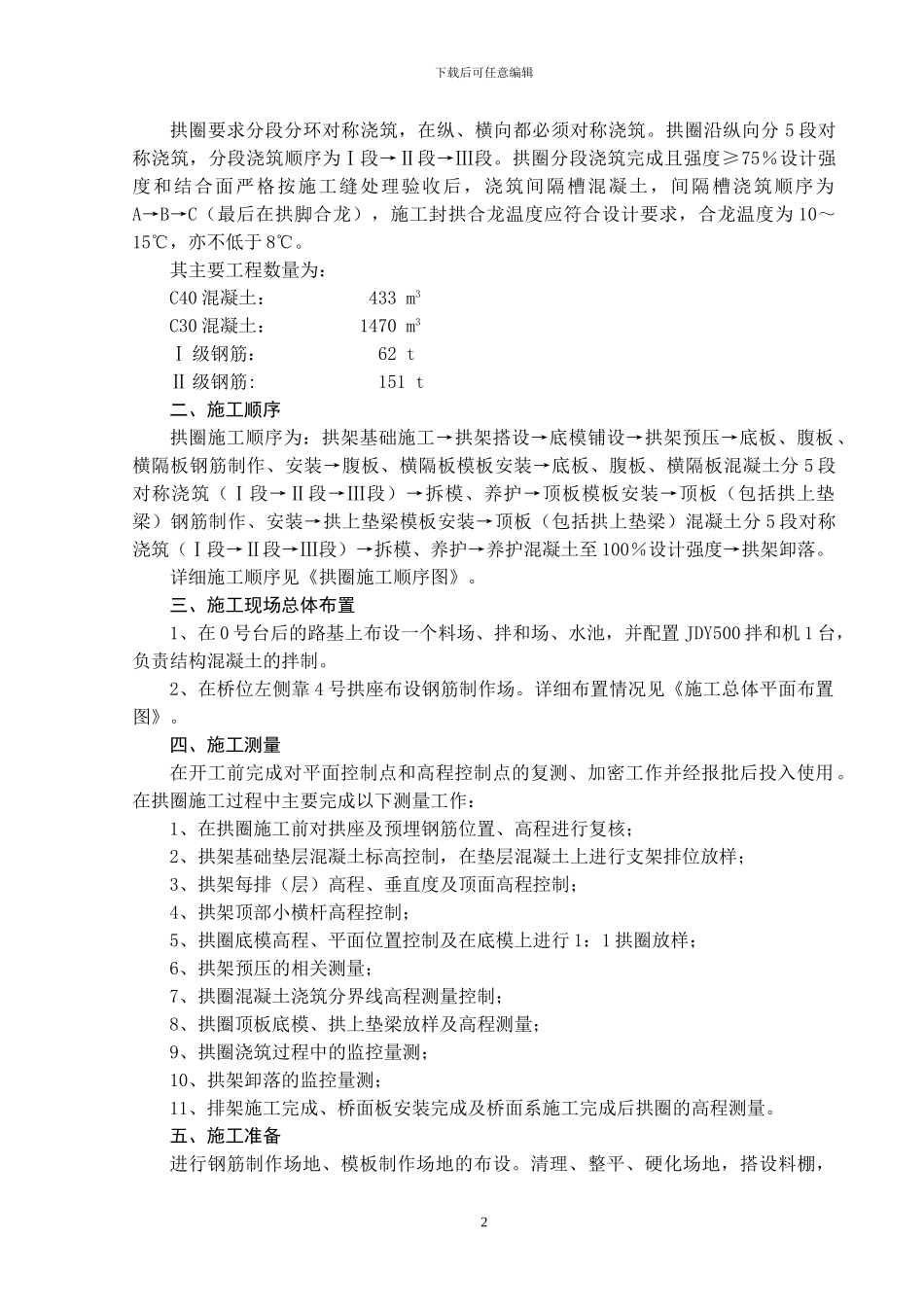

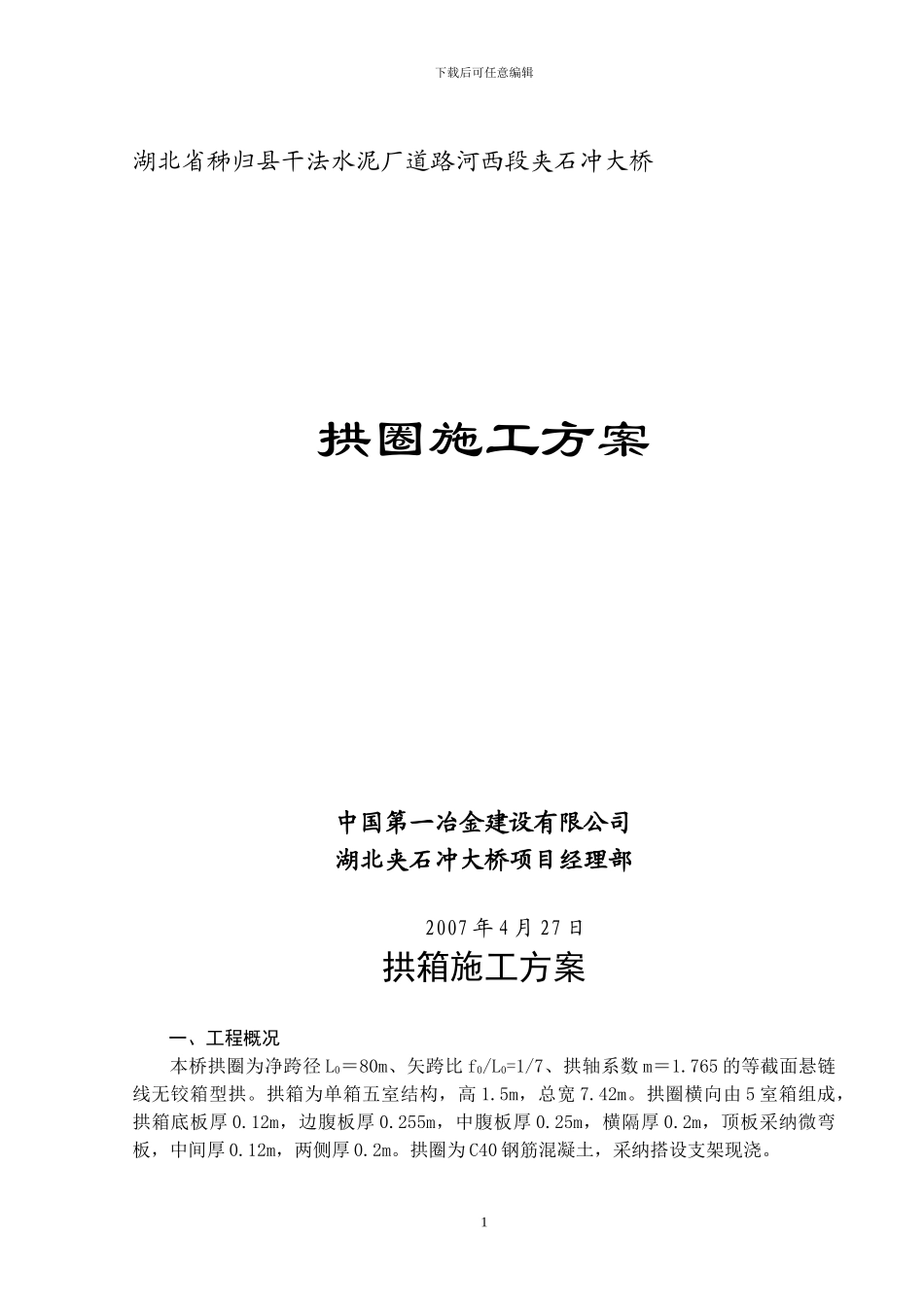

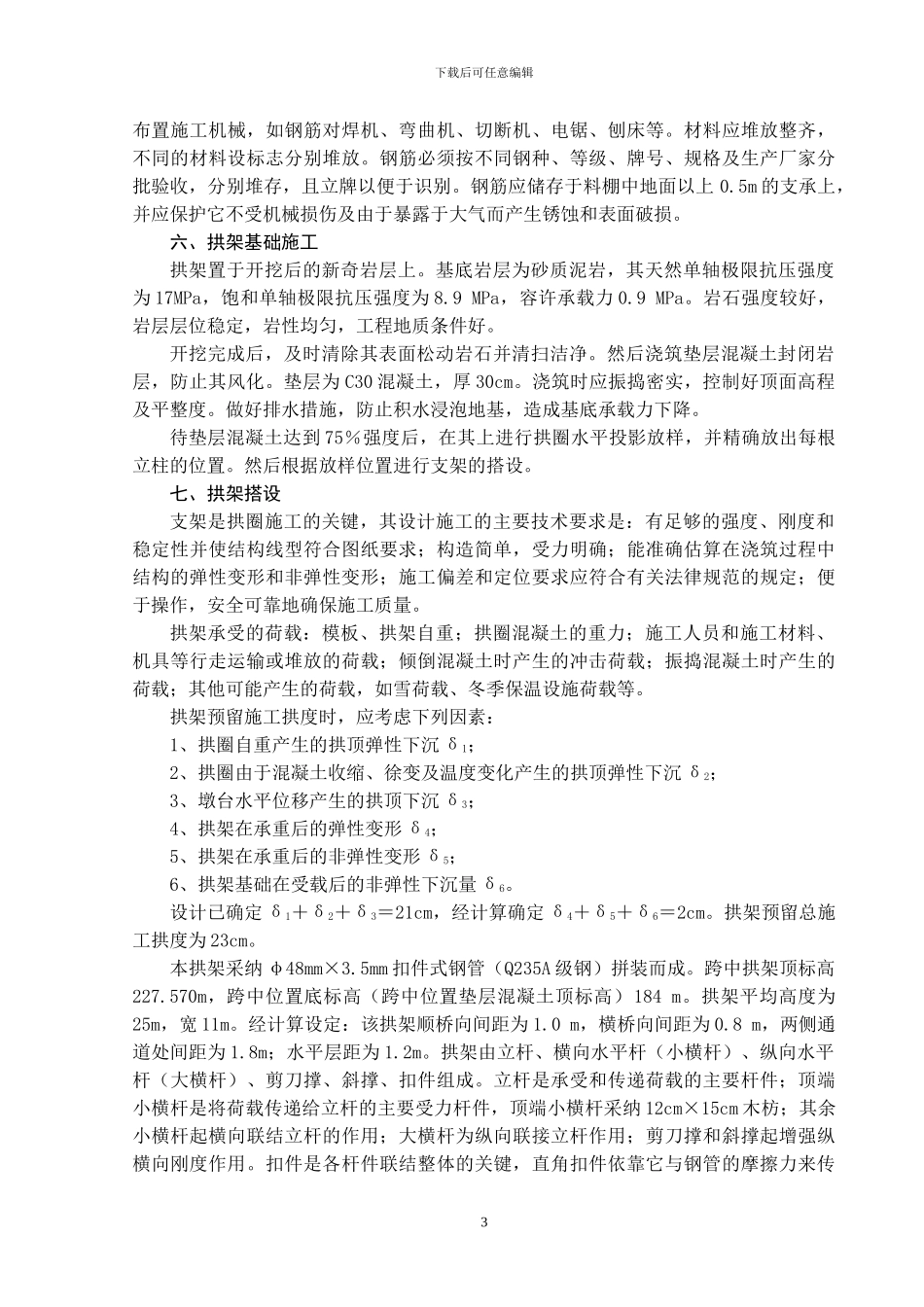

下载后可任意编辑湖北省秭归县干法水泥厂道路河西段夹石冲大桥拱圈施工方案 中国第一冶金建设有限公司湖北夹石冲大桥项目经理部2007 年 4 月 27 日拱箱施工方案一、工程概况本桥拱圈为净跨径 L0＝80m、矢跨比 f0/L0=1/7、拱轴系数 m＝1.765 的等截面悬链线无铰箱型拱。拱箱为单箱五室结构，高 1.5m，总宽 7.42m。拱圈横向由 5 室箱组成，拱箱底板厚 0.12m，边腹板厚 0.255m，中腹板厚 0.25m，横隔厚 0.2m，顶板采纳微弯板，中间厚 0.12m，两侧厚 0.2m。拱圈为 C40 钢筋混凝土，采纳搭设支架现浇。1下载后可任意编辑拱圈要求分段分环对称浇筑，在纵、横向都必须对称浇筑。拱圈沿纵向分 5 段对称浇筑，分段浇筑顺序为Ⅰ段→Ⅱ段→Ⅲ段。拱圈分段浇筑完成且强度≥75％设计强度和结合面严格按施工缝处理验收后，浇筑间隔槽混凝土，间隔槽浇筑顺序为A→B→C（最后在拱脚合龙），施工封拱合龙温度应符合设计要求，合龙温度为 10～15℃，亦不低于 8℃。其主要工程数量为：C40 混凝土： 433 m3C30 混凝土： 1470 m3Ⅰ 级钢筋： 62 t Ⅱ 级钢筋: 151 t二、施工顺序拱圈施工顺序为：拱架基础施工→拱架搭设→底模铺设→拱架预压→底板、腹板、横隔板钢筋制作、安装→腹板、横隔板模板安装→底板、腹板、横隔板混凝土分 5 段对称浇筑（Ⅰ段→Ⅱ段→Ⅲ段）→拆模、养护→顶板模板安装→顶板（包括拱上垫梁）钢筋制作、安装→拱上垫梁模板安装→顶板（包括拱上垫梁）混凝土分 5 段对称浇筑（Ⅰ段→Ⅱ段→Ⅲ段）→拆模、养护→养护混凝土至 100％设计强度→拱架卸落。详细施工顺序见《拱圈施工顺序图》。三、施工现场总体布置1、在 0 号台后的路基上布设一个料场、拌和场、水池，并配置 JDY500 拌和机 1 台，负责结构混凝土的拌制。2、在桥位左侧靠 4 号拱座布设钢筋制作场。详细布置情况见《施工总体平面布置图》。四、施工测量在开工前完成对平面控制点和高程控制点的复测、加密工作并经报批后投入使用。在拱圈施工过程中主要完成以下测量工作：1、在拱圈施工前对拱座及预埋钢筋位置、高程进行复核；2、拱架基础垫层混凝土标高控制，在垫层混凝土上进行支架排位放样；3、拱架每排（层）高程、垂直度及顶面高程控制；4、拱架顶部小横杆高程控制；5、拱圈底模高程、平面位置控制及在底模上进行 1：1 拱圈放样；6、拱架预压的相关测量；7、拱圈混凝土浇筑分界线高程测量控制；8、拱圈顶板底模、拱上垫梁放...
