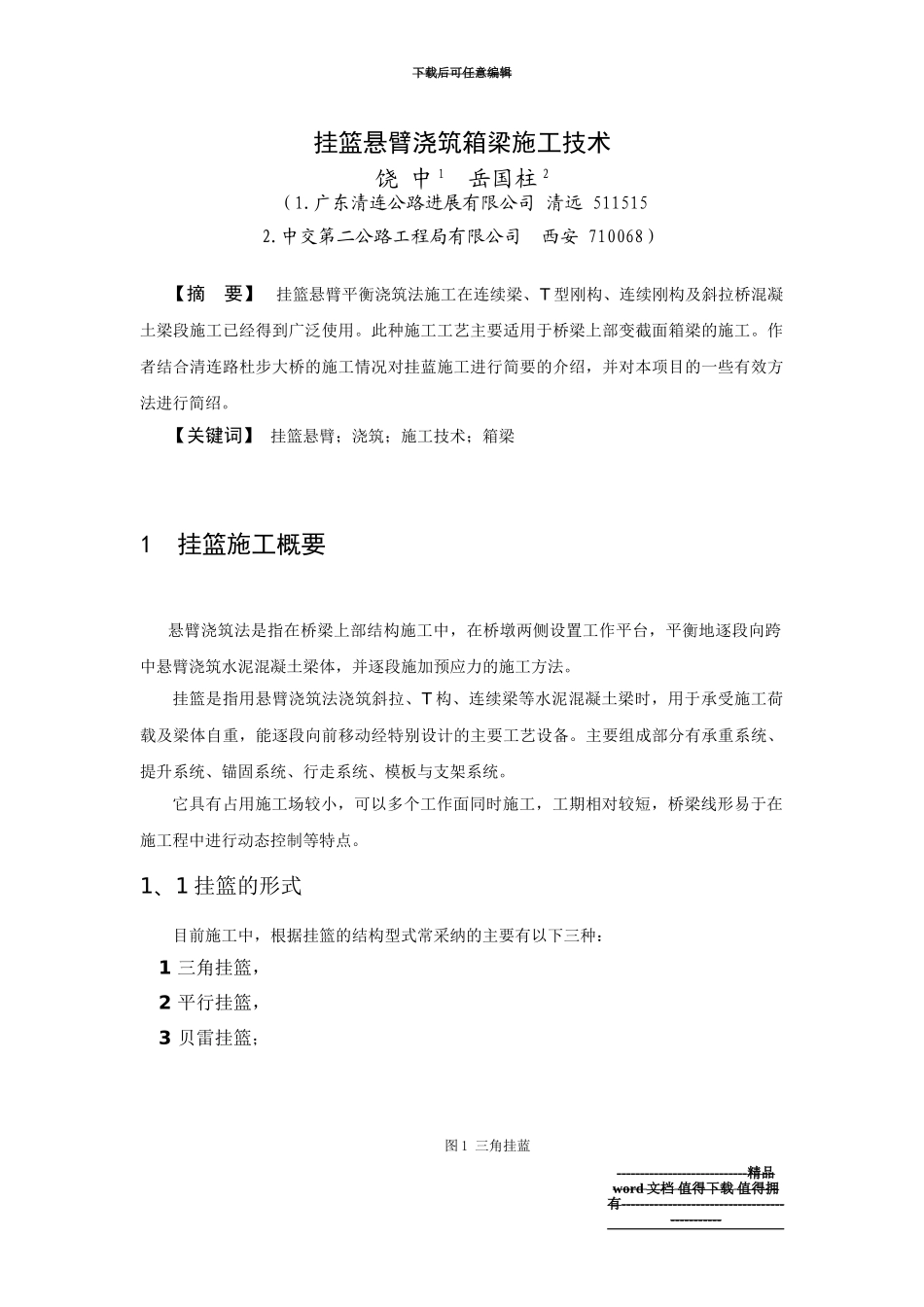

下载后可任意编辑挂篮悬臂浇筑箱梁施工技术饶 中 1 岳国柱 2（1.广东清连公路进展有限公司 清远 5115152.中交第二公路工程局有限公司 西安 710068）【摘 要】 挂篮悬臂平衡浇筑法施工在连续梁、T 型刚构、连续刚构及斜拉桥混凝土梁段施工已经得到广泛使用。此种施工工艺主要适用于桥梁上部变截面箱梁的施工。作者结合清连路杜步大桥的施工情况对挂蓝施工进行简要的介绍，并对本项目的一些有效方法进行简绍。【关键词】 挂篮悬臂；浇筑；施工技术；箱梁1 挂篮施工概要 悬臂浇筑法是指在桥梁上部结构施工中，在桥墩两侧设置工作平台，平衡地逐段向跨中悬臂浇筑水泥混凝土梁体，并逐段施加预应力的施工方法。挂篮是指用悬臂浇筑法浇筑斜拉、T 构、连续梁等水泥混凝土梁时，用于承受施工荷载及梁体自重，能逐段向前移动经特别设计的主要工艺设备。主要组成部分有承重系统、提升系统、锚固系统、行走系统、模板与支架系统。它具有占用施工场较小，可以多个工作面同时施工，工期相对较短，桥梁线形易于在施工程中进行动态控制等特点。1、1 挂篮的形式目前施工中，根据挂篮的结构型式常采纳的主要有以下三种：1 三角挂篮，2 平行挂篮，3 贝雷挂篮；图 1 三角挂蓝----------------------------精品word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑图 2 平行挂蓝图 3 贝雷桁架----------------------------精品word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑1.2 不同挂篮结构的优缺点不同挂篮形式的对比见下表：2 ----------------------------精品word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑挂篮设计2.1 挂篮设计原则构造简单，拆装方便，移动灵活，结构安全可靠，稳定性好，有一定刚度且操作方便。2.2 挂蓝设计的要求挂蓝的质量与梁段混凝土质量的比值宜控制在 0.3—0.5 之间，特别情况下也不应超过 0.7。《公路桥涵施工法律规范》（JTJ 041-2000)主要设计参数的要求：挂蓝总重量控制在设计限重内，允许最大变形（包括吊带变形的总和）：20mm，施工、行走时的抗倾覆安全系数：2，自锚固系统安全系数：2；斜拉水平限位系统安全系数：2；上水平限位安全系数：2。2.3 具体挂篮的设计的注意事项1 挂篮的重量必须控制在设计所要求的重量范围之内。2 挂篮的主桁位置必...
