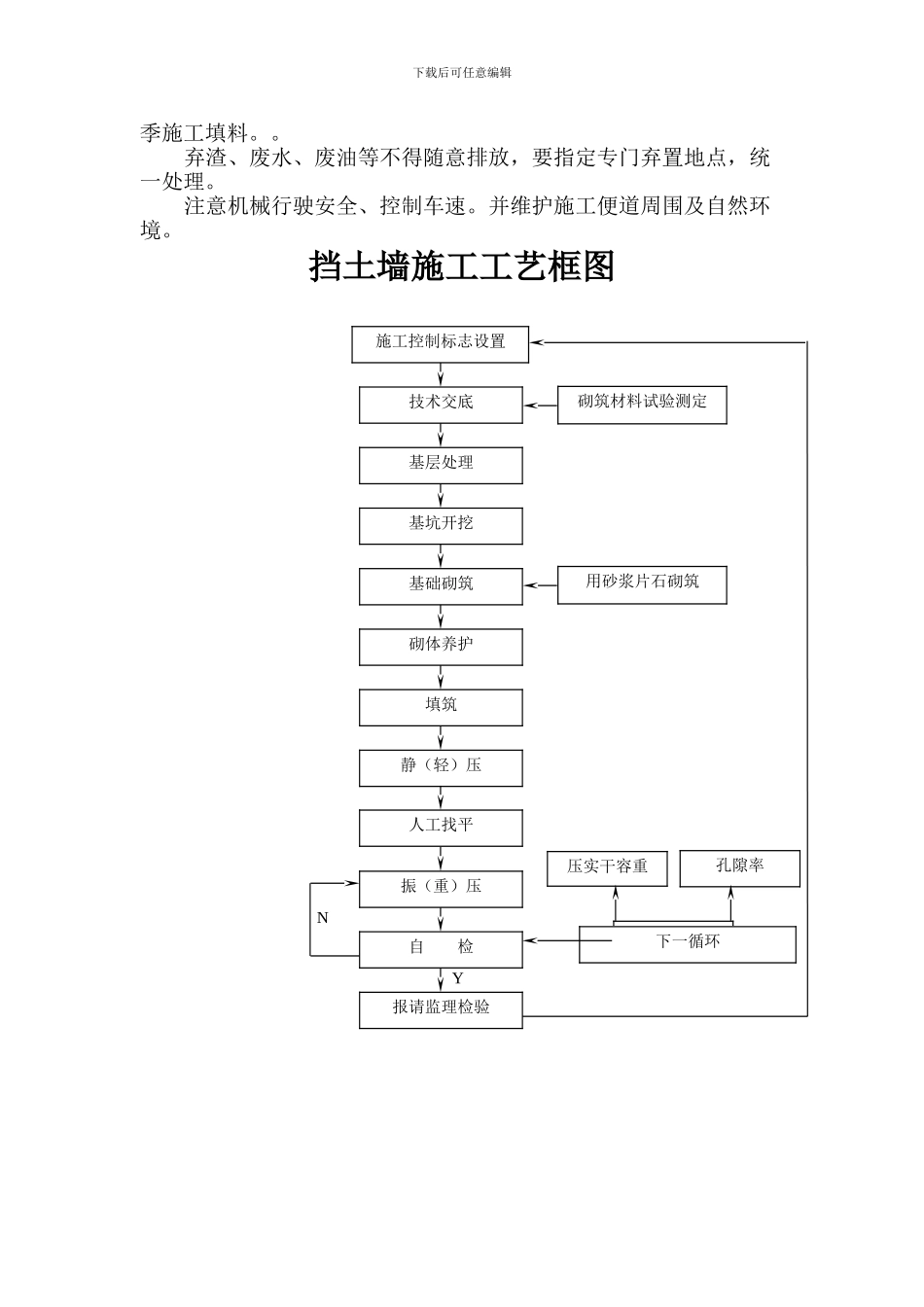

下载后可任意编辑挡 土 墙 技 术 交 底挡土墙采纳 M7.5 浆砌片石，M10 砂浆勾缝，挤浆法砌筑，施工工艺框图见附图。1、基坑开挖采纳人工配合挖掘机开挖，边坡视土质情况进行放坡，测量放样，检测基坑底标高，机械开挖至基底标高以上下 15cm左右时，改用人工清理基底，开挖前应核对地质情况，基坑工作面为 0.50m，因挡土墙基底为倾斜面的，开挖时应准确挖，不得填补。挡土墙基础应严格根据基底坡度、基底标高及台阶宽度开挖，保持地基的天然结构。当基础置于风化岩层上时，先按尺寸凿除表面已风化的岩层，在砌筑基础的同时将基坑填满、封闭。 (断面尺寸详见挡墙设计图)。2、检查基坑地质情况与设计相符后，挡土墙地基承载力小于设计地基承载力时，要实行换土或夯实等措施提高地基承载力。按基底纵轴线结合横断面放线复验标高位置无误，即可砌筑基础。片石的形状不受限制，但其中部厚度不得小于 15cm。用作镶面的片石宜表面平整、尺寸较大，边缘厚度不得小于 15cm。片石应选用不易风化的硬质岩石，强度不应小于 MU30。（1）砂浆的拌制，挡土墙所用的砂浆用搅拌机拌和，砂浆配料应准确，搅拌应均匀、充分。控制好砂浆的流动性。砂浆所用的水泥、细骨料、水等原材料应符合法律规范的有关规定。砂浆应具有适当的流动性和良好的和易性，应随拌随用。当在运输或贮存过程中发生离析、泌水现象时，砌筑前应重新拌和。已凝聚的砂浆，不得使用。（2）砂浆的运送，使用铁桶、斗车等不漏水的容器运送，砂浆使用前要检查起稠度和分层度，符合要求才能使用。（3）基础用挤浆法砌筑，先在下层砌风光上铺一层厚薄均匀的砂浆，压下砌块，借助砌块自重将砂浆压紧，并在灰缝上加以必要插捣和用力敲击，使砌块完全稳定在砂浆层上，直至灰缝表面出现水膜，并随砌随用灰刀将灰缝刮平、压实。 （4）挡土墙纵向每 15 米长设一道沉降缝，缝宽 2cm，用沥青麻絮填塞。先砌伸缩缝的一侧，用沥青麻絮紧贴，再砌缝的另一侧。两种缝接缝要垂直，缝两侧砌体表面要平整不能搭接；砌筑接缝砌体时，采纳跳段砌筑，使相邻两段砌体高度错开。两相邻段的砌筑高差不得大于 120cm，分层水平砌缝应大致水平。砌缝应相互错开，砌缝饱满。（5）、各砌层应先砌外圈定位砌块，并与里层砌块交错连成一体。定位砌块宜选用表面较平整且尺寸较大的石料，定位砌缝应满铺砂浆，不得镶嵌小石块。（6）、砌筑腹石时，片石间的砌缝应相互交错、咬搭，砂浆密实。片石不得无砂浆直接接触...
