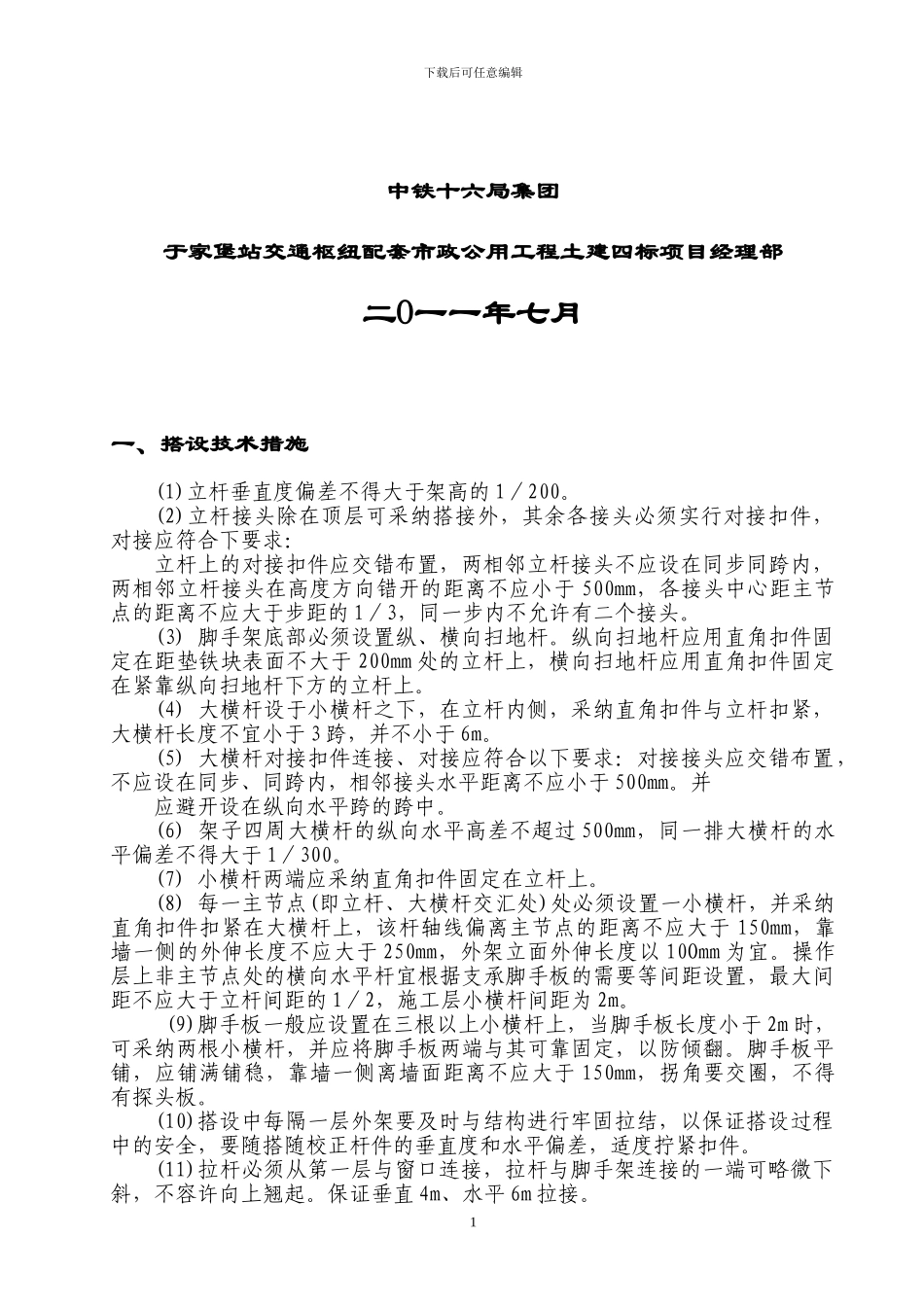

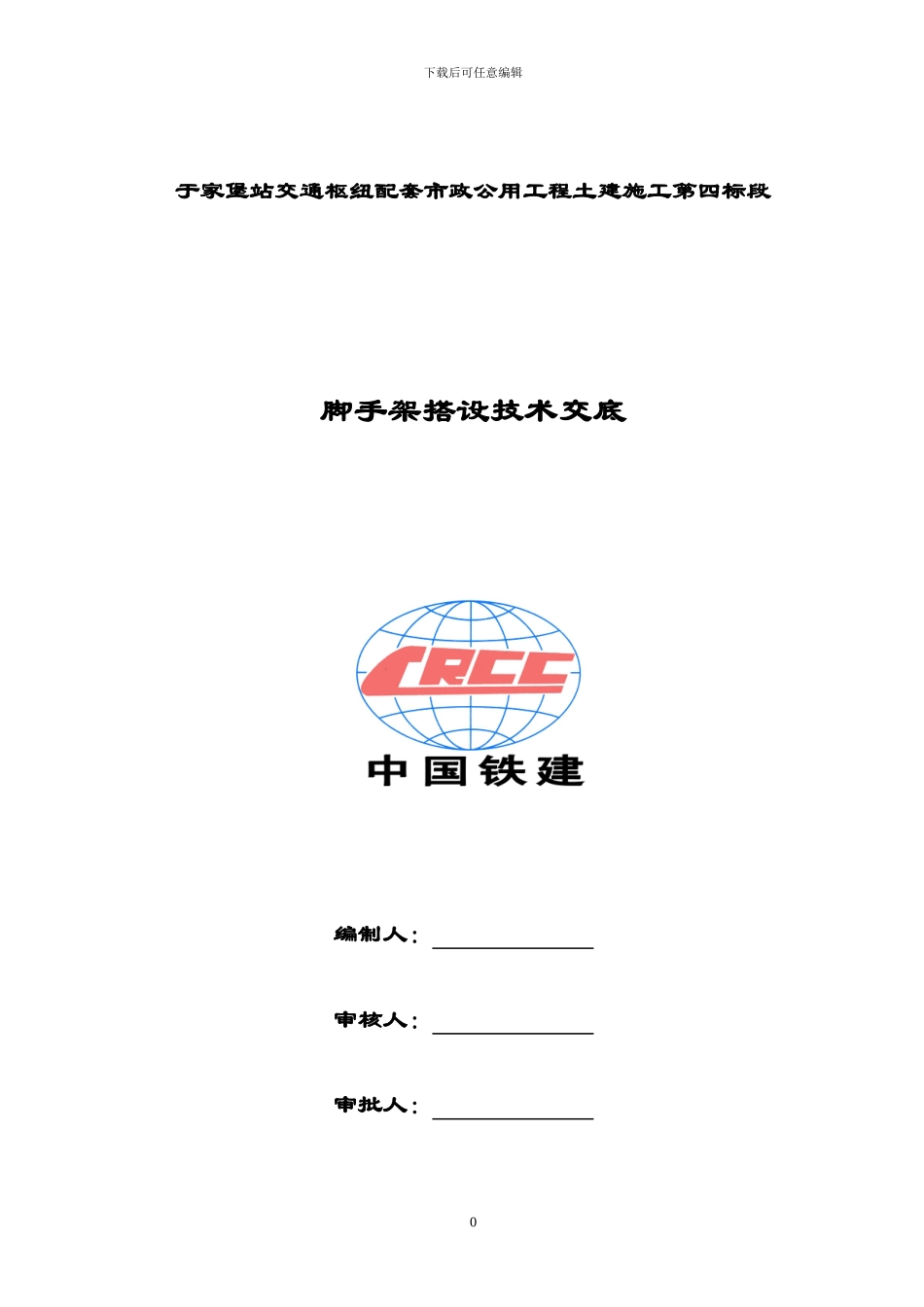

下载后可任意编辑于家堡站交通枢纽配套市政公用工程土建施工第四标段脚手架搭设技术交底编制人： 审核人： 审批人： 0下载后可任意编辑中铁十六局集团于家堡站交通枢纽配套市政公用工程土建四标项目经理部二O一一年七月一、搭设技术措施(1)立杆垂直度偏差不得大于架高的 1／200。(2)立杆接头除在顶层可采纳搭接外，其余各接头必须实行对接扣件，对接应符合下要求：立杆上的对接扣件应交错布置，两相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于 500mm，各接头中心距主节点的距离不应大于步距的 1／3，同一步内不允许有二个接头。(3) 脚手架底部必须设置纵、横向扫地杆。纵向扫地杆应用直角扣件固定在距垫铁块表面不大于 200mm 处的立杆上，横向扫地杆应用直角扣件固定在紧靠纵向扫地杆下方的立杆上。(4) 大横杆设于小横杆之下，在立杆内侧，采纳直角扣件与立杆扣紧，大横杆长度不宜小于 3 跨，并不小于 6m。(5) 大横杆对接扣件连接、对接应符合以下要求：对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于 500mm。并应避开设在纵向水平跨的跨中。(6) 架子四周大横杆的纵向水平高差不超过 500mm，同一排大横杆的水平偏差不得大于 1／300。(7) 小横杆两端应采纳直角扣件固定在立杆上。(8) 每一主节点(即立杆、大横杆交汇处)处必须设置一小横杆，并采纳直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不应大于 150mm，靠墙一侧的外伸长度不应大于 250mm，外架立面外伸长度以 10Omm 为宜。操作层上非主节点处的横向水平杆宜根据支承脚手板的需要等间距设置，最大间距不应大于立杆间距的 1／2，施工层小横杆间距为 2m。 (9)脚手板一般应设置在三根以上小横杆上，当脚手板长度小于 2m 时，可采纳两根小横杆，并应将脚手板两端与其可靠固定，以防倾翻。脚手板平铺，应铺满铺稳，靠墙一侧离墙面距离不应大于 150mm，拐角要交圈，不得有探头板。(10)搭设中每隔一层外架要及时与结构进行牢固拉结，以保证搭设过程中的安全，要随搭随校正杆件的垂直度和水平偏差，适度拧紧扣件。(11)拉杆必须从第一层与窗口连接，拉杆与脚手架连接的一端可略微下斜，不容许向上翘起。保证垂直 4m、水平 6m 拉接。 1下载后可任意编辑(12)脚手架的外立面的两端各设置一道剪刀撑，由底至顶连续设置；中间每道剪刀撑的净距不应大于 15m。(13)剪刀撑的接头除顶层可以采纳搭接外，其余各接...
