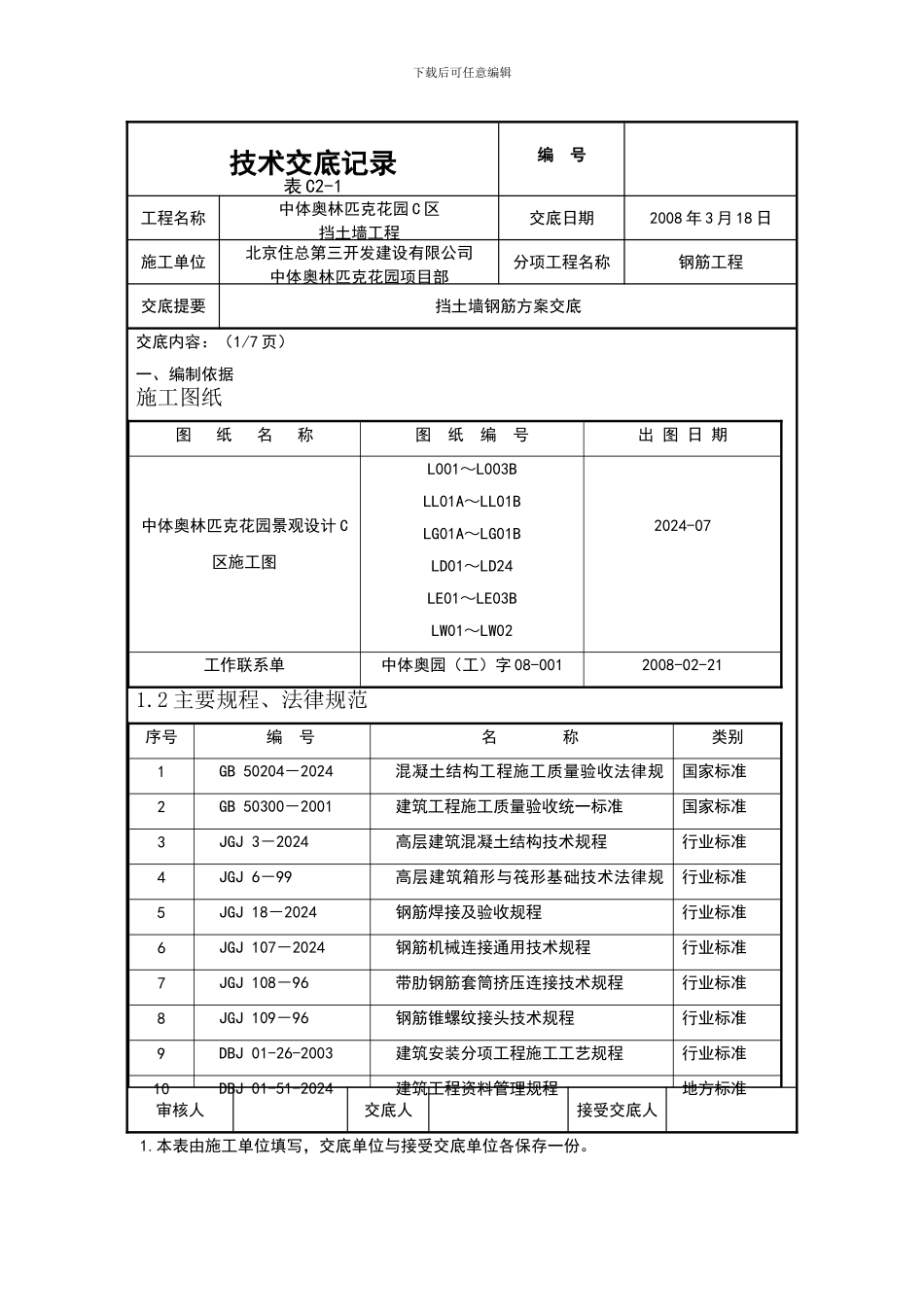

下载后可任意编辑技术交底记录表 C2-1编 号工程名称中体奥林匹克花园 C 区挡土墙工程交底日期2008 年 3 月 18 日施工单位北京住总第三开发建设有限公司中体奥林匹克花园项目部分项工程名称钢筋工程交底提要挡土墙钢筋方案交底交底内容：（1/7 页）一、编制依据施工图纸图 纸 名 称图 纸 编 号出 图 日 期中体奥林匹克花园景观设计 C区施工图L001～L003BLL01A～LL01BLG01A～LG01BLD01～LD24LE01～LE03BLW01～LW022024-07工作联系单中体奥园（工）字 08-0012008-02-211.2 主要规程、法律规范序号编 号名 称类别1GB 50204－2024混凝土结构工程施工质量验收法律规范国家标准2GB 50300－2001建筑工程施工质量验收统一标准国家标准3JGJ 3－2024高层建筑混凝土结构技术规程行业标准4JGJ 6－99高层建筑箱形与筏形基础技术法律规范行业标准5JGJ 18－2024钢筋焊接及验收规程行业标准6JGJ 107－2024钢筋机械连接通用技术规程行业标准7JGJ 108－96带肋钢筋套筒挤压连接技术规程行业标准8JGJ 109－96钢筋锥螺纹接头技术规程行业标准9DBJ 01-26-2003建筑安装分项工程施工工艺规程行业标准10DBJ 01-51-2024建筑工程资料管理规程地方标准审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各保存一份。下载后可任意编辑2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不写。技术交底记录表 C2-1编 号工程名称中体奥林匹克花园 C 区挡土墙工程交底日期2008 年 3 月 18 日施工单位北京住总第三开发建设有限公司中体奥林匹克花园项目部分项工程名称钢筋工程交底提要挡土墙钢筋方案交底交底内容：（2/7 页）序号编 号名 称类别11DBJ 01-62-2024北京市建筑工程施工安全操作规程地方标准12DBJ 01-82-2024混凝土结构工程施工质量验收规程地方标准二、工程概况1)挡土墙位于中体奥林匹克花园 C 区工程西侧，涉及施工区域南北约 240m，东西约25m，经初步测量现场自北向南的场坪标高分别为 76.69，79.22，83.45，85.93 等（绝对高程）。2)挡土墙各施工段场坪标高各有不同，主体外形呈斜“7 字”型，隔挡土墙顶标高之间有高差。3)依据挡土墙墙身高度不同，挡土墙墙身厚度分为“凸”型和“Д”型。4)西侧挡土墙自南向北分为 19 段，挡土墙顶部厚度 150mm，挡土墙墙身尺寸依据LD23、LD24 图纸剖面确定。三、工程特点本工程呈阶梯状，墙体埋深不同，基础底板分段降板并倾斜...
