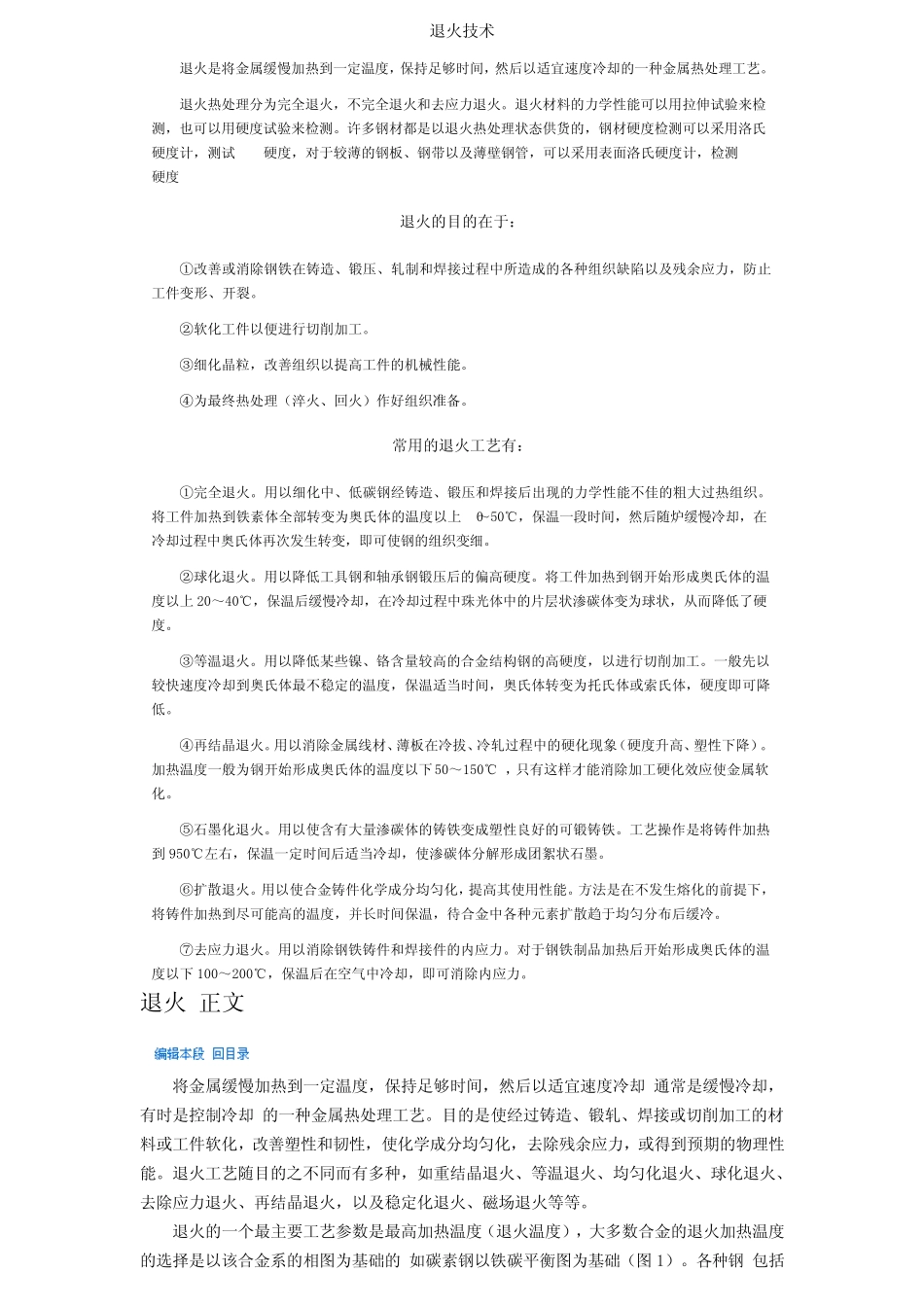

退 火 技 术 退 火 是 将 金 属 缓 慢 加 热 到 一 定 温 度 ， 保 持 足 够 时 间 ， 然 后 以 适 宜 速 度 冷 却 的 一 种 金 属 热 处 理 工 艺 。 退 火 热 处 理 分 为 完 全 退 火 ， 不 完 全 退 火 和 去 应 力 退 火 。 退 火 材 料 的 力 学 性 能 可 以 用 拉 伸 试 验 来 检测 ， 也 可 以 用 硬 度 试 验 来 检 测 。 许 多 钢 材 都 是 以 退 火 热 处 理 状 态 供 货 的 ， 钢 材 硬 度 检 测 可 以 采 用 洛 氏硬 度 计 ， 测 试 HRB硬 度 ， 对 于 较 薄 的 钢 板 、 钢 带 以 及 薄 壁 钢 管 ， 可 以 采 用 表 面 洛 氏 硬 度 计 ， 检 测 HRT硬 度 . 退 火 的 目 的 在 于 ： ① 改 善 或 消 除 钢 铁 在 铸 造 、 锻 压 、 轧 制 和 焊 接 过 程 中 所 造 成 的 各 种 组 织 缺 陷 以 及 残 余 应 力 ， 防 止工 件 变 形 、 开 裂 。 ② 软 化 工 件 以 便进行切削加 工 。 ③细化 晶粒， 改 善 组 织 以 提高工 件 的 机械性 能 。 ④为 最终热 处 理 （淬火 、 回火 ）作好组 织 准备。 常用 的 退 火 工 艺 有： ① 完 全 退 火 。 用 以 细化 中 、 低碳钢 经铸 造 、 锻 压 和 焊 接 后 出现的 力 学 性 能 不 佳的 粗大过 热 组 织 。将 工 件 加 热 到 铁 素体全 部转变 为 奥氏 体的 温 度 以 上30～50℃， 保 温 一 段时 间 ， 然 后 随炉缓 慢 冷 却 ， 在冷 却 过 程 中 奥氏 体再次发生转变 ， 即可 使钢 的 组 织 变 细。 ② 球化 退 火 。 用 以 降低工 具钢 和 轴承钢 锻 压 后 的 偏高硬 度 。 将 工 件 加 热 到 钢 开 始形 成 奥氏 体的 温度 以 上20～40℃， 保 温 后 缓 慢 冷 却 ， 在 冷 却 过 程 中 珠光体中 的 片层状 渗碳体变 为 球状 ， 从而降低了硬度 。 ③等温 退 火 。 用 以 降低某些镍、 铬含量较 高的 合金 结构钢 的 高硬 度 ， 以 进行切削加 工 。 一 般先以较 快速 度 冷 却 到 奥氏 体最不 稳定 的 温 度 ， 保 温...
